本實用新型涉及醫療器械技術領域，具體是一種用于智能醫療的復合材料醫療床。

背景技術：

隨著醫療水平的不斷提高，各類醫療器械和醫療設備也得到不斷研發和改進，其中醫療床作為住院病人休憩和診療必備醫療設備，也得到不斷改進。

在醫院中，病人就醫需要躺下來，尤其是一些病危、重傷病人或需要特殊檢查的病人，醫療床必須可以升降或自由調節，使其能夠配合醫生對病人做出合適的診斷和治療；在醫療檢查中，諸多檢查項目需要患者躺在醫療床上進行，為配合醫生，患者需要以不同的體位躺在醫療床上或病人進食需要上半身坐起時，醫療床有升降和翻轉功能就顯得尤其重要。

現有的醫療床多為平板床，床體自身的活動化程度以及智能化、自動化程度低，不能為病床上行動不便或不能被隨意移動的病人提供便利，病人的翻轉、側身和坐立都要靠其他人的扶起或者利用枕墊、被褥等將病人墊高，并且這些操作都對病人存在傷害的風險，且工作量大、舒適性差、實用性低。

另外，目前傳統的普通醫療床面板多為鋼鐵材質，移動起來較為笨重，搬運極為不便，并且長期接觸病人所使用的液體類藥物容易受到侵蝕，而采用塑料面板的醫療床其強度、穩定性、衛生性和耐久性都較差。床體自身的活動化程度以及智能化、自動化程度不高，導致了設備搬運極為不方便，人對床體的調控需要手動且難以調整到位，操作性差。

因此，如何提供一種用于智能醫療的復合材料醫療床，已成為醫療器械和設備行業內具有前瞻性的生產研發型學者和企業亟待解決的實際問題之一。

技術實現要素：

本實用新型的目的在于提供一種用于智能醫療的復合材料醫療床，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種用于智能醫療的復合材料醫療床，包括醫療床面板、支撐架和移動裝置，所述醫療床面板設置在支撐架上，支撐架的底部通過升降床柱與移動裝置活動連接；所述支撐架內設置有牽引機構；所述醫療床面板包括頭板、背板、腰板和腿板，頭板、背板、腰板和腿板按照人體結構分布特征依次平行安裝在牽引機構上；所述頭板的一側設有控制器放置座，控制器放置座內放置有控制器；所述腰板的兩側均安裝有輔助腰板；所述腿板的底部設有腿板裝卸扳手和腿板彎曲拉鉤，腿板的一側設有腿板外翻旋鈕；所述移動裝置包括底座、制動液壓柱、萬向輪和控制盒；所述底座的底部4個邊角上均設有制動液壓柱和萬向輪，底座內設有控制盒，控制盒的一側設有集成供電插線面板，控制盒內設有集成電路板；所述牽引機構、制動液壓柱、集成供電插線面板、升降床柱和控制器均與集成電路板電性連接。

作為本實用新型進一步的方案：所述醫療床面板、支撐架和移動裝置上除了金屬連接件與緊固件外其余部分均采用復合材料制備而成。

作為本實用新型進一步的方案：所述復合材料可以選取纖維增強材料、發泡材料和樹脂基體制備而成。

作為本實用新型進一步的方案：所述控制器為無線遙控器或有線遙控器。

作為本實用新型進一步的方案：所述頭板、背板、腰板和腿板的兩側均設有邊軌。

與現有技術相比，本用于智能醫療的復合材料醫療床，醫療床面板的高度、角度可以靈活調整，使得病人在病床上能夠更好的配合醫生的各項檢查和治療，另外，醫療床面板、活動度較大，可以靈活拆卸和組裝，使得搬運和移動更加方便，醫療床面板兩側的邊軌可以進行側向的抽拉和縱向手動的牽引，可以作為病人的把手也可以為醫護人員放置醫療用品提供便利，床體集成自動化和智能化醫療系統之后，操作性進一步提升，避免了傳統醫療床需要對病人進行手動操作和協助的繁瑣以及對病人產生的傷害和不適，床體與復合材料很好地結合，既保證了床體的強度和穩定性，又降低的床體的重量，具有輕型減量化設計的優點，使得醫療床更加輕巧、靈活，方便使用，并且，本實用新型使用的復合材料具有抗藥品腐蝕和抑菌作用，也使得醫療床具有很好的耐久性和衛生性。復合材料優異的電絕緣性和X射線的透過性，也是本實用新型中醫療床所具有的值得一提的優點，使得醫療床具有較高的安全系數和很強的通用性。

附圖說明

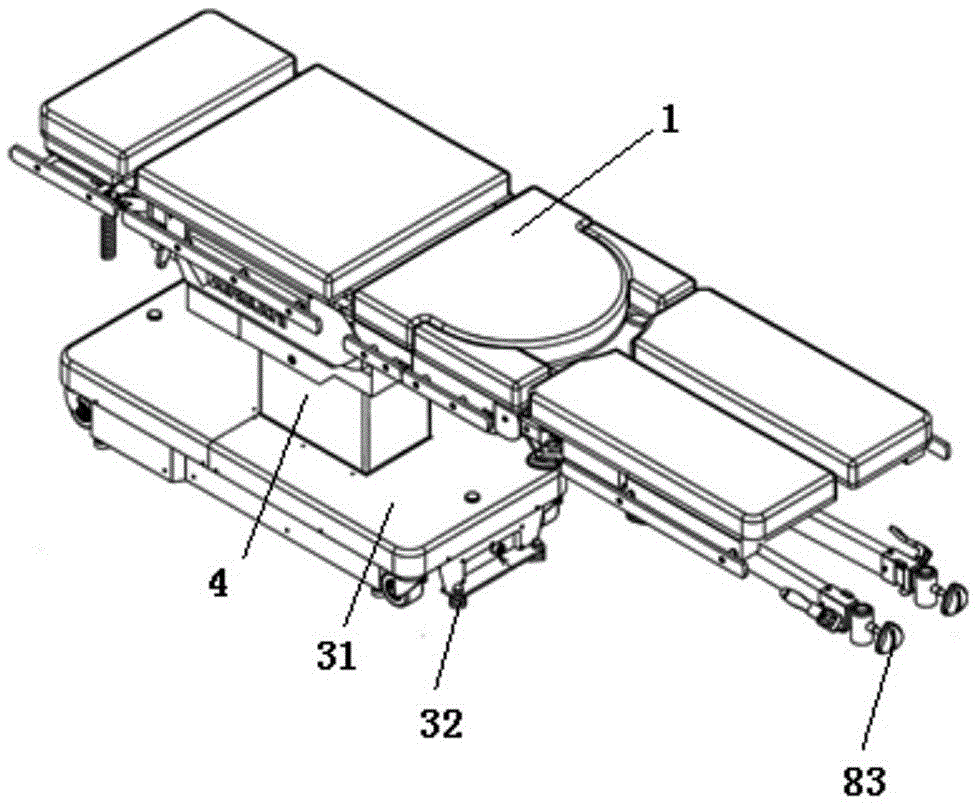

圖1為本實用新型的整體結構示意圖；

圖2為本實用新型的后視圖。

圖中：1-醫療床面板、2-支撐架、21-牽引機構、3-移動裝置、31-底座、32-制動液壓柱、33-萬向輪、34-控制盒、341集成供電插線面板、4-升降床柱、5-頭板、51-控制器放置座、511-控制器、6-背板、7-腰板、71-輔助腰板、8-腿板、81-腿板裝卸扳手、82-腿板彎曲拉鉤、83-腿板外翻旋鈕、9-邊軌。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型實施例中，一種用于智能醫療的復合材料醫療床，包括醫療床面板1、支撐架2和移動裝置3，醫療床面板1、支撐架2和移動裝置3上除了金屬連接件與緊固件外其余部分均采用復合材料制備而成，復合材料可以選取纖維增強材料、發泡材料和樹脂基體制備而成，復合材料的制備方法可以選擇拉擠成型工藝、手糊成型工藝、真空灌注成型工藝和模壓成型工藝中的任意一種或幾種，其中纖維增強材料和固化樹脂基體協同作為復合材料的增強材料處于復合材料的外層，而發泡材料作為填充材料處于復合材料的內層，兩者之間的結合通過樹脂粘結，填充材料上還具有通孔，各通孔之間的距離與填充材料和纖維材料的厚度有關，通孔之間的距離=(填充材料厚度+纖維材料厚度)X1.67，通孔的直徑范圍為兩通孔之間距離的1/10-1/15，復合材料作為醫療床面板的總厚度≥50mm，纖維增強材料可以是玻璃纖維、碳纖維、天然纖維、合成聚酯纖維等纖維材料構成的纖維無紡紗、纖維無紡布和纖維氈中的一種或幾種，其中發泡材料可以是聚氨酯發泡材料、聚丙烯發泡材料、聚氯乙烯發泡材料等材料中的一種或幾種，其中樹脂基體采用醫用級不飽和樹脂、醫用級環氧樹脂等固化樹脂中的一種或幾種；本實用新型使用的復合材料具有抗藥品腐蝕和抑菌作用，也使得醫療床具有很好的耐久性和衛生性；復合材料優異的電絕緣性和X射線的透過性，也是本實用新型中醫療床所具有的值得一提的優點，使得醫療床具有較高的安全系數和很強的通用性；醫療床面板1設置在支撐架2上，支撐架2的底部通過升降床柱4與移動裝置3活動連接，通過升降床柱4能夠調節醫療床面板1的高度，使得病人在病床上能夠更好的配合醫生的各項檢查和治療，支撐架2內設置有牽引機構21；醫療床面板1包括頭板5、背板6、腰板7和腿板8，頭板5、背板6、腰板7和腿板8的兩側均設有邊軌9，邊軌9可以進行側向的抽拉和縱向手動的牽引，可以作為病人的把手也可以為醫護人員放置醫療用品提供便利，頭板5、背板6、腰板7和腿板8按照人體結構分布特征依次平行安裝在牽引機構21上；頭板5的一側設有控制器放置座51，控制器放置座51內放置有控制器511，控制器511為無線遙控器或有線遙控器，通過控制器511能夠自由的操控醫療床；腰板7的兩側均安裝有輔助腰板71；腿板8的底部設有腿板裝卸扳手81和腿板彎曲拉鉤82，通過腿板裝卸扳手81能夠快捷腿板8的拆卸清洗消毒，通過腿板彎曲拉鉤82能使腿板8彎曲匹配人體小腿彎曲的狀態，使病人能夠自由調節至小腿最舒服的狀態，腿板8的一側設有腿板外翻旋鈕83，通過腿板外翻旋鈕83能夠旋轉腿板8；移動裝置3包括底座31、制動液壓柱32、萬向輪33和控制盒34；底座31的底部4個邊角上均設有制動液壓柱32和萬向輪33，底座31內設有控制盒34，控制盒34的一側設有集成供電插線面板341，控制盒34內設有集成電路板；牽引機構21、制動液壓柱32、集成供電插線面板341、升降床柱4和控制器511均與集成電路板電性連接，通過控制器511能夠控制牽引機構21的牽引、制動液壓柱32制動和升降床柱4高度調節，通過集成供電插線面板341接入電源能夠為本醫療床供電。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
