本發明涉及一種醫療器械技術領域，具體涉及一種肛腸科排氣管組件及其使用方法。

背景技術：

肛腸科醫生對病人進行手術后，病人腸道內有積氣需要排出。目前，國內大多采用直接剪切一段PVC導管插入病人直腸，作為排氣管直接幫助排氣。這是這種排氣方法常常剪切卜威不圓滑，在插入過程中容易對病人造成二次損傷，容易對病人的肛門腸道造成損傷。在導管插入過程中，管孔也容易被腸道內的雜物堵塞，難以達到排氣的目的。而且導管由于軟硬程度不同，較軟的導管也存在插入困難的問題。

中國專利201320792161.x公開了一種肛腸排氣管套件的實用新型專利，它解決了部分問題，但是它存在結構復雜、使用較為繁瑣的缺陷。

技術實現要素：

本發明的目的在于針對現有技術的缺陷和不足，提供一種肛腸排氣管裝置及其使用方法，它插入方便、結構簡單、且安全有效。

為實現上述目的，本發明的肛腸排氣管裝置采用以下技術方案是：它包含圓形頭部1、把手2、注藥管3、排氣管4，把手2設置在圓形頭部1的下部，圓形頭部1和把手2之間固定連接，注藥管3的上端連接在圓形頭部1內，注藥管3的下部穿過把手2的一側向下延伸出把手2的下方，排氣管4貫穿通過圓形頭部1和把手2。

所述的圓形頭部1的上部為圓錐形，且圓錐頂部設置有圓弧過渡，圓形頭部1的下部邊緣過度處設置有圓弧過渡。

所述的圓形頭部1內設置有散藥腔13，散藥腔13的下方設置有注藥管孔11，注藥管孔11和散藥腔13相互連通，圓形頭部1的右側設置有排氣管孔12。

所述的把手2的左側設置有把手注藥管孔21，把手注藥管孔21與圓形頭部1的注藥管孔11相對應，把手2的右側設置有把手排氣管孔22，把手排氣管孔22與圓形頭部1的排氣管孔12相對應并連通；把手注藥管孔21的邊緣處設置在把手2的左側邊緣并延伸在把手2的左側邊緣外側，把手排氣孔管22設置在把手2的右側邊緣并延伸在把手2的右側邊緣外側，使得把手2的左側和右側均設置有明槽。

所述的圓形頭部1為硬質海綿體，硬質海綿體具有很多細小的孔隙和縫隙。藥物在散藥腔13內時可以通過硬質海綿體散發到圓形頭部1的表面上。

本發明的肛腸排氣管裝置及其使用方法為：將注藥管3、排氣管4插入相應的孔中，在注藥管3中注入藥液，并將藥液充滿散藥腔13，并使藥液分布在圓形頭部1的上表面上，將圓形頭部1通過把手2置入肛門內適當的位置，插入排氣管4到適當的位置進行排氣，當排氣管4堵塞時，可以拔出排氣管4并清理或者置換排氣管4后重新置入，完成排氣后，通過把手2取出圓形頭部1。

本發明使用時將注藥管3、排氣管4插入相應的孔中，在注藥管3中注入藥液，并將藥液充滿散藥腔13，并使藥液分布在圓形頭部1的上表面上，將圓形頭部1通過把手2置入肛門內適當的位置，插入排氣管4到適當的位置進行排氣，當排氣管4堵塞時，可以拔出排氣管4并清理或者置換排氣管4后重新置入即可。當患者疼痛劇烈時還可以從注藥管3注入止痛藥物進行止痛。

本發明具有操作方便，中間可以更換排氣管進行清理，中途可以注入藥物等功能，具有插入方便、結構簡單、安全有效等優點。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是本發明的結構示意圖；

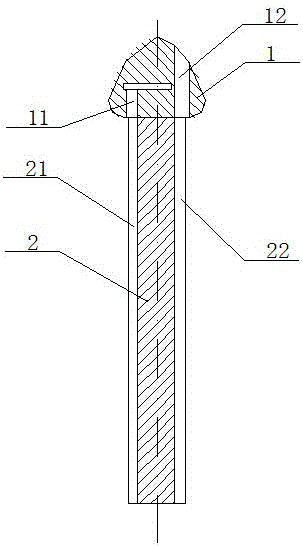

圖2是本發明中圓形頭部1和把手2的剖視圖；

圖3是圖1的A-A向示意圖；

圖4是圖1的B-B向示意圖；

圖5是圖1的C-C向示意圖。

附圖標記說明：圓形頭部1、把手2、注藥管3、排氣管4、注藥管孔11、排氣管孔12、散藥腔13、把手注藥管孔21、把手排氣管孔22。

具體實施方式

參看圖1-圖5所示，本具體實施方式采用的技術方案是：它包含圓形頭部1、把手2、注藥管3、排氣管4，把手2設置在圓形頭部1的下部，圓形頭部1和把手2之間固定連接，注藥管3的上端連接在圓形頭部1內，注藥管3的下部穿過把手2的一側向下延伸出把手2的下方，排氣管4貫穿通過圓形頭部1和把手2。

所述的圓形頭部1的上部為圓錐形，且圓錐頂部設置有圓弧過渡，圓形頭部1的下部邊緣過度處設置有圓弧過渡。

所述的圓形頭部1內設置有散藥腔13，散藥腔13的下方設置有注藥管孔11，注藥管孔11和散藥腔13相互連通，圓形頭部1的右側設置有排氣管孔12。

所述的把手2的左側設置有把手注藥管孔21，把手注藥管孔21與圓形頭部1的注藥管孔11相對應，把手2的右側設置有把手排氣管孔22，把手排氣管孔22與圓形頭部1的排氣管孔12相對應并連通；把手注藥管孔21的邊緣處設置在把手2的左側邊緣并延伸在把手2的左側邊緣外側，把手排氣孔管22設置在把手2的右側邊緣并延伸在把手2的右側邊緣外側，使得把手2的左側和右側均設置有明槽。

所述的圓形頭部1為硬質海綿體，硬質海綿體具有很多細小的孔隙和縫隙。藥物在散藥腔13內時可以通過硬質海綿體散發到圓形頭部1的表面上。

本發明的肛腸排氣管裝置及其使用方法為：將注藥管3、排氣管4插入相應的孔中，在注藥管3中注入藥液，并將藥液充滿散藥腔13，并使藥液分布在圓形頭部1的上表面上，將圓形頭部1通過把手2置入肛門內適當的位置，插入排氣管4到適當的位置進行排氣，當排氣管4堵塞時，可以拔出排氣管4并清理或者置換排氣管4后重新置入，完成排氣后，通過把手2取出圓形頭部1。

本發明使用時將注藥管3、排氣管4插入相應的孔中，在注藥管3中注入藥液，并將藥液充滿散藥腔13，并使藥液分布在圓形頭部1的上表面上，將圓形頭部1通過把手2置入肛門內適當的位置，插入排氣管4到適當的位置進行排氣，當排氣管4堵塞時，可以拔出排氣管4并清理或者置換排氣管4后重新置入即可。當患者疼痛劇烈時還可以從注藥管3注入止痛藥物進行止痛。

本發明具有操作方便，中間可以更換排氣管進行清理，中途可以注入藥物等功能，具有插入方便、結構簡單、安全有效等優點。

以上所述，僅用以說明本發明的技術方案而非限制，本領域普通技術人員對本發明的技術方案所做的其它修改或者等同替換，只要不脫離本發明技術方案的精神和范圍，均應涵蓋在本發明的權利要求范圍當中。
