本發明屬于病床技術領域，涉及一種病床。

背景技術：

病床用于供病人躺臥休養。病人在病床上休養時，一般均需要陪護人員照顧，陪護人員長時間陪伴在病人旁邊時，由于普通的病床的功能較單一，因此往往需要另外配備休息椅或者床以供陪護人員休息，非常不方便，而且占用空間。

為此，很有必要設計一種病床，以解決上述技術問題。

技術實現要素：

本發明的目的是提供一種使用方便、實用、功能多樣的病床。

為了解決上述技術問題，本發明采用的技術方案是：一種病床，包括母床和子床，所述子床可抽拉式安裝于所述母床上。

進一步的，所述母床包括母床架，所述子床包括子床架，所述母床架上所述子床架的兩端處均安裝有側面導輪組和底面導輪組，所述側面導輪組與所述底面導輪組形成導向通道，所述子床架的兩端分別裝于所述導向通道內，所述子床架可沿所述導向通道拉動。

進一步的，所述子床架上設有可收放的子床腳輪。

進一步的，所述子床架上安裝有子床高密度海綿墊。

進一步的，所述子床架上安裝有可折疊的腳墊架，腳墊架上安裝有可收放的支撐腳，所述腳墊架上安裝有子床高密度海綿墊。

進一步的，所述母床架上所述子床架的兩端處均螺紋連接有鎖緊件，扭動該鎖緊件可將所述子床架固定于所述母床架上。

進一步的，所述母床架的兩端分別安裝有床頭板和床尾板，所述母床架上靠近所述床頭板的兩側分別安裝有母床護欄，所述母床架上靠近所述床尾板處安裝有可轉動的餐臺板。

進一步的，所述母床架上安裝有母床高密度海綿墊。

進一步的，所述母床架上安裝有母床腳輪和中控剎車機構，通過所述中控剎車機構鎖住所述母床腳輪。

進一步的，所述母床架上靠近所述床頭處設有可轉動的靠背部，所述母床架上設有用于驅動靠背部轉動的驅動機構。

本發明有益效果：本發明的病床包括母床和可抽拉安裝于母床的子床，母床供病人躺臥休養，將子床拉出供陪護人員躺臥休息，不需另外配備休息椅或者休息床，陪護人員不需休息時將子床推入母床內即可，使用非常方便和實用，同時節約了空間，該病床不僅可供病人休養而且可供陪護人員休息，因此功能顯得更加多樣。

附圖說明

圖1是本發明實施例的病床的立體結構示意圖。

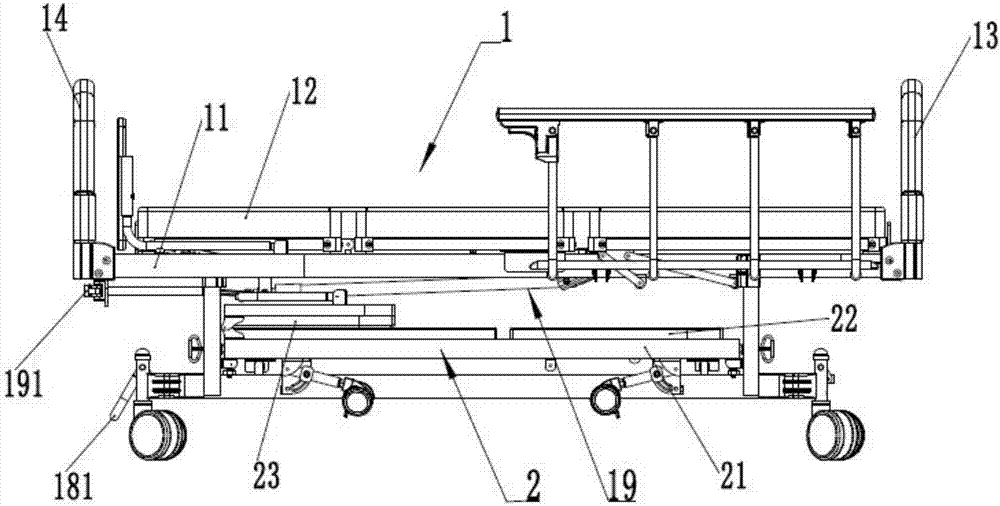

圖2是本發明實施例的病床的主視圖。

圖3是圖2的左視圖。

圖4是子床拉出時病床的狀態示意圖。

圖5是子床拉出時病床的主視圖。

圖6是圖5的主視圖。

圖7是圖5的俯視圖。

圖8是靠背部分翻起時的狀態示意圖。

附圖標記說明：

母床1、子床2；

母床架11、母床高密度海綿墊12、床頭板13、床尾板14、餐臺板15、母床護欄16、母床腳輪17、中控剎車機構18、驅動機構19；

側面導輪組111、底面導輪組112、靠背部113；

剎車拉手181；

把手191；

子床架21、子床高密度海綿墊22、腳墊架23、支撐腳24、子床腳輪25、鎖緊件26。

具體實施方式

下面將結合本發明的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

如圖1-3所示，本實施例的一種病床，該病床包括母床1、安裝于母床1上的子床2。母床1包括母床架11，母床架11上安裝有四個母床腳輪17和中控剎車機構18，中控剎車機構18設有剎車拉手181，拉動剎車拉手181即可鎖住母床腳輪17，防止母床腳輪17轉動。母床架11上安裝有供病人躺臥的母床高密度海綿墊12，病人躺臥在母床1上更加舒適。母床架11的兩端分別安裝有床頭板13和床尾板14，母床架11上靠近床頭板13的兩側分別安裝有母床護欄16，母床架11上靠近床尾板14處安裝有可轉動的餐臺板15，用餐時把餐臺板15拉起，不用餐時把餐臺板15放下，收納起來。母床架11上靠近床頭板13處安裝有靠背部113，靠背部113與母床架11鉸鏈連接，母床架11上安裝有用于驅動靠背部113翻起的驅動機構19，驅動機構19設有可搖動的把手191，用手搖動把手191即可驅動靠背部113翻起或者放下，靠背部113翻起時如圖8所示。

參照圖4-7，子床2包括子床架21，母床架11上子床架21的兩端處均安裝有側面導輪組111和底面導輪組112，側面導輪組111與底面導輪組112形成導向通道，子床架21的兩端分別裝于導向通道內，子床架21可沿導向通道拉動，從而使子床架21可抽拉安裝于母床架1上。母床架11上子床架21的兩端處均螺紋連接有鎖緊件26，子床2拉出時扭動鎖緊件26，鎖緊件26的一端頂住子床架21，從而將子床架21固定于母床架11上，防止子床2產生移動。子床架21的一側安裝有兩個可收放的子床腳輪25。子床架21上安裝有子床高密度海綿墊22，陪護人員躺臥在子床2上更加舒適。子床架21的一端上安裝有可折疊的腳墊架23，腳墊架23的表面安裝有子床高密度海綿墊22，腳墊架23的底面安裝有可收放的支撐腳24。

本發明的病床設有母床和子床，子床抽拉式安裝于母床上，母床供病人躺臥休息，將子床拉出可供陪護人員躺臥休息，不需另外配備休息椅或者休息床，陪護人員不需休息時將子床推入母床內即可，使用非常方便和實用，同時節約了空間，由于該病床不僅可供病人休養而且可供陪護人員休息，功能也顯得更加多樣。

以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
