本發明屬于醫療器械技術領域，具體涉及一種頸部固定器。

背景技術：

頸部固定器是專門針對頸椎病患者而開發研究的新型醫療保健產品，一般具有設計輕巧、攜帶方便等特點。患者可隨時使用頸部固定器并一般可以自行調節牽引角度和牽引力大小。操作相對簡單、安全可靠、無痛苦的一種醫學產品。頸部固定器是為了固定受傷頸部，防止二次傷害。經常使用的話可以有效預防頸椎病、緩解經部疲勞，并對由頸椎病引起的不適進行輔助牽引。

現有的難以根據使用者的粗細和長短進行調節，容易造成對氣管手術后的病人或其他需要頸部固定的病人造成二次傷害，對病人的治療康復作用不明顯，且使用者使用的舒適性差的問題，為此我們提出一種頸部固定器。

技術實現要素：

本發明的目的在于提供一種頸部固定器，以解決上述背景技術中提出現有的難以根據使用者的粗細和長短進行調節，容易造成對氣管手術后的病人或其他需要頸部固定的病人造成二次傷害，對病人的治療康復作用不明顯，且使用者使用的舒適性差的問題。

為實現上述目的，本發明提供如下技術方案：一種頸部固定器，包括高度調節墊、支撐墊調節螺栓和可調節固定支撐墊，所述可調節固定支撐墊上設置有支撐墊調節片，且可調節固定支撐墊上靠近支撐墊調節片的后方設置有支撐墊調節孔，所述支撐墊調節螺栓安裝在支撐墊調節孔上，所述可調節固定支撐墊的上方設置有硅膠支架，所述硅膠支架的前表面一端設置有魔術貼連接帶，所述魔術貼連接帶與硅膠支架的連接處設置有連接帶固定包邊，所述魔術貼連接帶上設置有魔術貼A面，所述硅膠支架上遠離魔術貼連接帶的一端設置有魔術貼B面，且硅膠支架上設置有透氣孔，所述硅膠支架上靠近使用者頸部側設置有頸部防護棉墊，且硅膠支架的上方設置有高度調節墊安裝孔，所述高度調節墊安裝在高度調節墊安裝孔的內部，所述高度調節墊的下方設置有高度調節墊固定釘，所述高度調節墊的上表面設置有海綿凸起。

優選的，所述海綿凸起至少設置有十個，且十個海綿凸起分別分布在兩個高度調節墊的上表面。

優選的，所述高度調節墊與硅膠支架通過高度調節墊固定釘和高度調節墊安裝孔固定連接。

優選的，所述透氣孔的內部設置有透氣棉。

優選的，所述支撐墊調節片和支撐墊調節螺栓上靠近使用者側均設置有棉墊。

與現有技術相比，本發明的有益效果是：可調節固定支撐墊便于適應不同體型的使用者，進而便于調節兩側的固定硅膠架，避免了頸部較為粗的使用者在使用時容易造成對氣管的壓迫感，導致使用不舒適的問題，同時也便于適用于頸部較細的使用者，便于使用者穩定頸部，減少晃動；高度調節墊，安裝在兩側硅膠支架的上端，可根據使用者頸部的長短進行選擇不同的高度的墊片，避免了兩側的硅膠支架高度過低時無法有效對使用者頸部進行固定的問題，同時也便于提高使用的舒適度，避免了使用時使用者的下顎被兩側支架磨傷的問題，使用更加安全，便于病人的恢復治療。

附圖說明

圖1為本發明的結構示意圖；

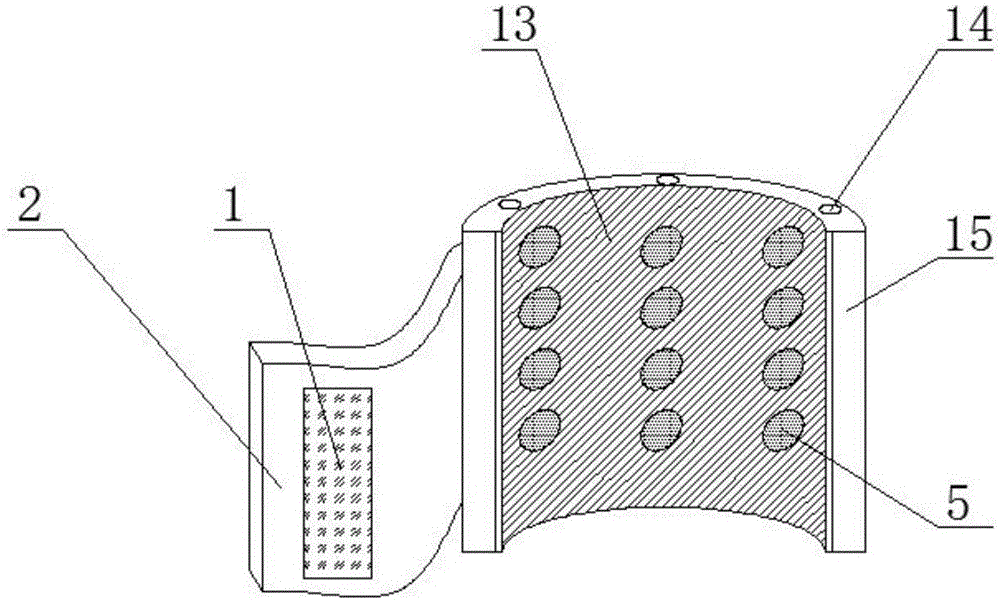

圖2為本發明中的固定硅膠架結構示意圖。

附圖標記說明：1-魔術貼A面、2-魔術貼連接帶、3-連接帶固定包邊、4-海綿凸起、5-透氣孔、6-高度調節墊固定釘、7-高度調節墊、8-魔術貼B面、9-支撐墊調節孔、10-支撐墊調節螺栓、11-支撐墊調節片、12-可調節固定支撐墊、13-頸部防護棉墊、14-高度調節墊安裝孔、15-硅膠支架。

具體實施方式

為了使本發明的目的、技術方案和優點更加清楚，下面結合附圖和實施例對本發明作進一步的詳細說明。

請參閱圖1和圖2，本發明的一種頸部固定器，包括高度調節墊7、支撐墊調節螺栓10和可調節固定支撐墊12，可調節固定支撐墊12上設置有支撐墊調節片11，且可調節固定支撐墊12上靠近支撐墊調節片11的后方設置有支撐墊調節孔9，支撐墊調節螺栓10安裝在支撐墊調節孔9上，可調節固定支撐墊12的上方設置有硅膠支架15，硅膠支架15的前表面一端設置有魔術貼連接帶2，魔術貼連接帶2與硅膠支架15的連接處設置有連接帶固定包邊3，魔術貼連接帶2上設置有魔術貼A面1，硅膠支架15上遠離魔術貼連接帶2的一端設置有魔術貼B面8，且硅膠支架15上設置有透氣孔5，硅膠支架15上靠近使用者頸部側設置有頸部防護棉墊13，且硅膠支架15的上方設置有高度調節墊安裝孔14，高度調節墊7安裝在高度調節墊安裝孔14的內部，高度調節墊7的下方設置有高度調節墊固定釘6，高度調節墊7的上表面設置有海綿凸起4。

為了便于提高使用者的舒適度，本實施例中，優選的，海綿凸起4至少設置有十個，且十個海綿凸起4分別分布在兩個高度調節墊7的上表面。

為了便于高度調節墊7的固定安裝，本實施例中，優選的，高度調節墊7與硅膠支架15通過高度調節墊固定釘6和高度調節墊安裝孔14固定連接。

為了便于頸部皮膚的透氣，本實施例中，優選的，透氣孔5的內部設置有透氣棉。

為了便于保護使用者，本實施例中，優選的，支撐墊調節片11和支撐墊調節螺栓10上靠近使用者側均設置有棉墊。

本發明中的支撐墊調節片11固定安裝在可調節固定支撐墊12的一側，且支撐墊調節片11靠近使用者側設置防護棉，通過支撐墊調節螺栓10與可調節固定支撐墊12的另一側固定，進而便于根據使用者體型進行調節，使用方便，同時也提高使用者的舒適度。

本發明的工作原理及使用流程：該頸部固定器，將可調節固定支撐墊12分別安放在使用者的兩側的肩部，然后根據使用者頸部的粗細進行調節，使用支撐墊調節螺栓10在支撐墊調節孔9上的安裝位置，調節兩個可調節固定支撐墊12的距離，調節完成后使用兩個硅膠支架15上的魔術貼A面1固定在魔術貼B面8上，然后根據使用者的頸部長短選擇合適的高度調節墊7，并通過高度調節墊7下方的高度調節墊固定釘6固定安裝在高度調節墊安裝孔14，進而完成對使用者頸部的固定。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
