本發明涉及一種夾持式美容儀。

背景技術：

愛美是每一個女孩子的天性，現在有很多女孩子在愛美的同時更注重化妝品對于皮膚的影響，他們在選擇對皮膚保養的方式更傾向于自然產品的保養，比如說用黃瓜做面膜，黃瓜中含有豐富的維生素b、維生素c和維生素e等營養成分，且黃瓜肉中主要為水分，人們在用他黃瓜做面膜的時候，通常會將黃瓜切成薄片，然后將黃瓜薄片均勻的貼在面部，但是由于黃瓜薄片不會輕易的粘在人的臉上，人在動時，臉上的黃瓜片很容易掉落下來。所以，人在做黃瓜面膜會被限制了自由，會浪費大量的時間無法去做其他事情。

技術實現要素：

本發明要解決的技術問題是：提供一種夾持式美容儀，讓人在用黃瓜美容的同時，更加節約時間。

為了解決上述問題，本發明包括手柄部和夾持部，所述的手柄部與夾持部固定連接，所示的夾持部包括桶狀的外殼和設置在外殼內部的螺旋套，螺旋套與外殼通過螺紋連接，所述的螺旋套的桶壁上設置有多對夾緊裝置，成對的兩個夾緊裝置關于螺旋套的軸線呈軸對稱，所述的夾緊裝置包括擠壓頭和壓桿，所述的壓桿的一端與擠壓頭固定連接，壓桿的另一端穿過螺旋套的桶壁且突出于螺旋套的桶壁外表面，壓桿桿與螺旋套桶壁之間設置有彈簧，當彈簧處于自然狀態或壓縮狀態時，所述的擠壓頭活動嵌在螺旋套的桶壁內側，所述的外殼包括兩個半圓弧殼，兩個半圓弧殼的一端鉸接，兩個半圓弧殼的另一端扣接，當螺紋套位于外殼內時，壓桿突出于螺旋套桶壁的一端受壓與螺旋套的桶壁平齊，擠壓頭伸入到螺旋套的內部。

為了便于將使用后的黃瓜切去一層，本發明所述的手柄部包括廢料盒，所述的廢料盒的上側設置有上端蓋，所述的上端蓋與廢料盒鉸接，上端蓋上設置有切片裝置，所述的切片裝置包括透明護罩和刀片，定義當上端蓋轉動成豎直狀態時，所述的透明護罩的最下側的面為下底面，靠近所述的外殼的面為前側面，遠離外殼的面為后側面，透明護罩的下底面設置有圓形開口，透明護罩的后側面與透明護罩鉸接，所述的透明護罩滑動設置在連接板上，所述的上端蓋包括雙層板，所述的雙層板之間設置有間隙，所述的連接板滑動夾在雙層板之間，連接板與雙層板之間設置有鎖緊裝置，所述的刀片滑動設置在透明護罩內，刀片的滑動方向為沿手柄部的長度方向，所述的刀片連接有操作連桿，所述的操作連桿的一端與刀片固定連接，操作連桿的另一端突出于透明護罩的側面，所述的刀片的中部還固定有垂直于刀面的推桿。

為了便于將切下的黃瓜片收集到廢料盒中，本發明所述的透明護罩的后側面與透明護罩的上表面鉸接，所述的透明護罩的前側面也與透明護罩的上表面鉸接，所述的透明護罩的后側面與上側面均與透明護罩之間設置有扣接裝置，所述的后側面與前側面之間鉸接有連桿，當后側面與前側面之中有一個面為扣合狀態時，后側面與前側面中的另一個面為打開的狀態。

為了便于在切削時控制其切削的黃瓜片的厚度，本發明所述的透明護罩內設置有厚度控制裝置，所述的厚度控制裝置包括l型支板，l型支板滑動設置在透明護罩的圓形開口的邊緣，l型支板與透明護罩之間設置有擰緊螺釘，當切削黃瓜時，l型支板的一端覆蓋在黃瓜的上表面上，l型支板的另一端設置有刻度。

為了便于驅動螺旋套轉動，本發明所述的螺旋套的底面上設置有便于操作的轉動桿。

為了避免擠壓頭損傷黃瓜，本發明所述的擠壓頭靠近黃瓜的一側設置有接觸黃瓜的橡膠層，橡膠層的接觸黃瓜的一面為粗糙平面。

本發明的有益效果是：本發明裝夾黃瓜時，先將黃瓜伸入到螺旋套中，再將螺旋套夾在兩個半圓弧的外殼中，外殼推動壓桿和擠壓頭壓緊黃瓜，然后旋轉螺旋套，使螺旋套帶動黃瓜沿外殼向上運動，使黃瓜上表面露出外殼的上端面，即可涂抹使用。本發明能夠對不用粗細的黃瓜進行夾緊，解放了用黃瓜保養皮膚的限制，可以大大節約人們的時間。

附圖說明

圖1為本發明的結構示意圖；

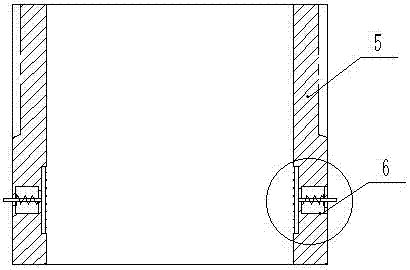

圖2為螺旋套的剖面示意圖；

圖3為夾緊裝置的結構放大示意圖；

圖4為透明護罩內的結構示意圖（去除透明護罩的上端蓋）；

圖5為透明護罩的剖面示意圖；

圖6為本發明切削狀態示意圖；

圖7為本發明的前側面與后側面的結構簡圖。

其中：1、廢料盒，2、上端蓋，3、切片裝置，4、外殼，5、螺旋套，6、夾緊裝置，3-1、透明護罩，3-2、連接板，3-3、厚度控制裝置，3-4、刀片，3-5、推桿，3-6、操作連桿，3-7、圓形開口，3-8、前側面，3-9、連桿，3-10、后側面，6-1、擠壓頭，6-2、壓桿，6-3、彈簧，6-4、固定板。

具體實施方式

如圖1所示的夾持式美容儀，包括手柄部和夾持部，所述的手柄部與夾持部固定連接，所示的夾持部包括桶狀的外殼4和設置在外殼4內部的螺旋套5，螺旋套5與外殼4通過螺紋連接，如圖2和圖3所示，所述的螺旋套5的桶壁上設置有多對夾緊裝置6，成對的兩個夾緊裝置6關于螺旋套5的軸線呈軸對稱，所述的夾緊裝置6包括擠壓頭6-1和壓桿6-2，所述的壓桿6-2的一端與擠壓頭6-1固定連接，壓桿6-2的另一端穿過螺旋套5的桶壁且突出于螺旋套5的桶壁外表面，壓桿6-2與螺旋套5桶壁之間設置有彈簧6-3，壓桿遠離擠壓頭的一端固定設置有固定板6-4，彈簧6-3一端頂在螺旋套5的桶壁上，彈簧6-3另一端頂在固定板6-4上，當彈簧6-3處于自然狀態或壓縮狀態時，所述的擠壓頭6-1活動嵌在螺旋套5的桶壁內側，所述的外殼4包括兩個半圓弧殼，兩個半圓弧殼的一端鉸接，兩個半圓弧殼的另一端扣接，當螺紋套5位于外殼4內時，壓桿6-2突出于螺旋套5桶壁的一端受壓與螺旋套5的桶壁平齊，擠壓頭6-1伸入到螺旋套5的內部。擠壓頭6-1靠近黃瓜的一側設置有接觸黃瓜的橡膠層，橡膠層的接觸黃瓜的一面為粗糙平面。

手柄部包括廢料盒1，所述的廢料盒1的上側設置有上端蓋2，所述的上端蓋2與廢料盒1鉸接，上端蓋2上設置有切片裝置3，所述的切片裝置3包括透明護罩3-1和刀片3-4，定義當上端蓋2轉動成豎直狀態時，所述的透明護罩3-1的最下側的面為下底面，靠近所述的外殼的面為前側面3-8，遠離外殼的面為后側面3-10，透明護罩3-1的下底面設置有圓形開口3-7，透明護罩3-1的后側面3-10與透明護罩3-1鉸接，所述的透明護罩3-1滑動設置在連接板3-2上，所述的上端蓋2包括雙層板，所述的雙層板之間設置有間隙，所述的連接板3-2滑動夾在雙層板之間，連接板3-2與雙層板之間設置有鎖緊裝置，所述的刀片3-4滑動設置在透明護罩3-1內，刀片3-4的滑動方向為沿手柄部的長度方向，所述的刀片3-4連接有操作連桿3-6，所述的操作連桿3-6的一端與刀片3-4固定連接，操作連桿3-6的另一端突出于透明護罩3-1的側面，所述的刀片3-4的中部還固定有垂直于刀面的推桿3-5。

透明護罩3-1的后側面3-10與透明護罩3-1的上表面鉸接，所述的透明護罩3-1的前側面3-8也與透明護罩3-1的上表面鉸接，所述的透明護罩3-1的后側面3-10與上側面3-8均與透明護罩3-1之間設置有扣接裝置，所述的后側面3-10與前側面3-8之間鉸接有連桿3-9，當后側面3-10與前側面3-8之中有一個面為扣合狀態時，后側面3-10與前側面3-8中的另一個面為打開的狀態。

為了便于對切削的厚度進行控制，透明護罩3-1內設置有厚度控制裝置3-3，所述的厚度控制裝置3-3包括l型支板，l型支板滑動設置在透明護罩的圓形開口的邊緣，l型支板與透明護罩之間設置有擰緊螺釘，當切削黃瓜時，l型支板的一端覆蓋在黃瓜的上表面上，l型支板的另一端設置有刻度。

工作原理：先將黃瓜伸入到螺旋套5中，可以讓螺旋套5上露出的黃瓜的長度盡量長一點，避免后面的重復夾持操作，然后將外殼的一半打開，將螺旋套5放入進外殼4中，并使外殼4的螺紋與螺旋套5的螺紋嚙合，最后將兩個半圓外殼扣合，扣合的外殼4壓緊壓桿6-2，壓桿6-2推動擠壓頭6-1擠緊黃瓜，轉動螺旋套5，調整黃瓜突出外殼4的長度，即可使用。

當需要切削掉一層已使用的黃瓜時，將上端蓋2由水平狀態轉到豎直狀態，推動透明護罩3-1至外殼4的上方，調整透明護罩3-1的高度使黃瓜的上端面高于刀片3-4的所在的水平面高度，鎖緊連接板3-2與上端蓋2，推動操作連桿3-6帶動刀片3-4自前側面3-8向后側面3-10滑動，此時后側面3-10已扣合，前側面3-8為打開狀態，刀片3-4切削下來的黃瓜片由推桿3-5帶至后側面3-10處，切削完成后，將透明護罩3-1推回到原位置，在退回的過程中，由于連接板3-2的邊緣阻擋刀片3-4的操作連桿3-6，刀片3-4被推至前側面3-8處，將上端蓋2由豎直狀態轉動至水平狀態再次扣合到廢料盒1上，將前側面3-8扣合，后側面3-10打開，切削下的黃瓜片落入廢料盒1的底端。

當需要厚度控制裝置3-3進行切削掉的黃瓜片進行厚度控制時，提前調整厚度值，然后鎖緊l型支板，將透明護罩3-1落下時，l型支板的突出的一端平貼在黃瓜的上表面，直接進行刀片3-4切削即可，既可以起到控制厚度的作用，可以對透明護罩3-1的下降起到限位的作用。
