本申請屬于線材切割設備，具體為一種電子元件加工用線材切割設備。

背景技術：

1、電子元件，是電子電路中的基本元素，通常是個別封裝，并具有兩個或以上的引線或金屬接點，電子元件須相互連接以構成一個具有特定功能的電子電路，例如：放大器、無線電接收機、振蕩器等，連接電子元件常見的方式之一是焊接到印刷電路板上，電子元件也許是單獨的封裝(電阻器、電容器、電感器、晶體管、二極管等)，或是各種不同復雜度的群組，例如：集成電路(運算放大器、排阻、邏輯門等。

2、參照cn220739339?u一種電子元件線材加工用切割設備，包括切割臺，切割臺的內部開設有空腔，空腔內壁左右兩側的前方與后方均共同轉動連接有螺紋桿，兩個螺紋桿桿壁的右側共同通過傳動機構轉動連接，兩個螺紋桿桿壁的左側均螺紋連接有滑動塊，兩個滑動塊上表面的相反一側共同固定連接有移動架，切割臺上表面的右側固定連接有固定架，移動架與固定架上表面的中心處均固定連接有汽缸，在對線材進行裁切時不再需要人工對線材的長度進行控制，極大的提高了設備整體的工作效率，且可以對線材的兩端進行裁剪，當線材的一端在上次裁剪造成損壞時，可以及時的對損壞部位進行切除去。

3、但仍存在以下問題，該設備在進行切割時，無法將線材束縛固定，當需要對多個線材進行切割時，容易導致線材發生偏移，影響切割效果。

技術實現思路

1、本申請的目的在于：為了解決上述提出的該設備在進行切割時，無法將線材束縛固定，當需要對多個線材進行切割時，容易導致線材發生偏移，影響切割效果的問題，提供一種電子元件加工用線材切割設備。

2、本申請采用的技術方案如下：一種電子元件加工用線材切割設備，包括底板，所述底板的上表面固定連接有支撐架，所述支撐架的上表面固定連接有支撐板，所述支撐板的上表面固定連接有限位板，所述限位板的側面轉動連接有連接桿，所述連接桿的表面固定套設有夾緊板，所述支撐板的上表面固定連接有卡接槽塊，所述卡接槽塊的內壁與夾緊板的表面相適配，所述夾緊板的背面開設有插孔，所述支撐板的上表面滑動連接有插板，所述插孔的內壁與插板的表面相適配。

3、通過采用上述技術方案，首先拉動拉環取消對夾緊板的固定，之后通過把手拉動夾緊板轉動，接著將多加工線材放置在卡槽的上方，之后再拉動把手轉動至原位將加工線固定，夾緊板轉動至卡接槽塊的過程中推動插板移動，直到插板與插孔處于同一位置時，彈簧復位帶動插板移動，插板移動進插孔內將夾緊板重新固定，將多跟線材夾緊，之后通過拉動拉把帶動切割刀轉動，切割刀轉動帶動彈簧轉動將加工線切割，一定程度上解決了切割多跟加工線時，導致加工線發生偏移的問題。

4、在一優選的實施方式中，所述支撐板的上表面固定連接有滑板，所述滑板的上表面滑動連接有豎板，所述豎板的內壁轉動連接有螺紋桿，所述螺紋桿的表面固定套設有切割刀，所述切割刀的下表面固定連接有彈簧。

5、通過采用上述技術方案，通過設置螺紋桿，當切割刀被帶動后可以轉動，從而帶動彈簧轉動對線材切割。

6、在一優選的實施方式中，所述滑板的上表面開設有滑塊，所述滑塊的內壁滑動連接有滑塊,所述滑塊的遠離滑塊內壁的一側與豎板的下表面固定連接，所述豎板通過滑塊和滑塊與滑板的上表面滑動連接。

7、通過采用上述技術方案，通過設置滑塊，能夠利用滑塊當豎板被推動時可以在滑板的上表面滑動。

8、在一優選的實施方式中，所述螺紋桿的表面螺紋連接有螺母。

9、通過采用上述技術方案，通過設置螺母，能夠轉動后將螺紋桿收緊。

10、在一優選的實施方式中，所述插板的背面固定連接有拉環，所述夾緊板的背面固定連接有把手。

11、通過采用上述技術方案，通過設置拉環，能夠便于使用者拉動插板移動，通過設置把手，能夠便于使用者拉動夾緊板轉動。

12、在一優選的實施方式中，所述切割刀的正面固定連接有拉把。

13、通過采用上述技術方案，通過設置拉把，能夠便于使用者帶動切割刀轉動，切割刀轉動帶動彈簧轉動將線材切割。

14、綜上所述，由于采用了上述技術方案，本申請的有益效果是：

15、1、本申請中，首先拉動拉環取消對夾緊板的固定，之后通過把手拉動夾緊板轉動，接著將多加工線材放置在卡槽的上方，之后再拉動把手轉動至原位將加工線固定，夾緊板轉動至卡接槽塊的過程中推動插板移動，直到插板與插孔處于同一位置時，彈簧復位帶動插板移動，插板移動進插孔內將夾緊板重新固定，將多跟線材夾緊，之后通過拉動拉把帶動切割刀轉動，切割刀轉動帶動彈簧轉動將加工線切割，一定程度上解決了切割多跟加工線時，導致加工線發生偏移的問題。

技術特征：

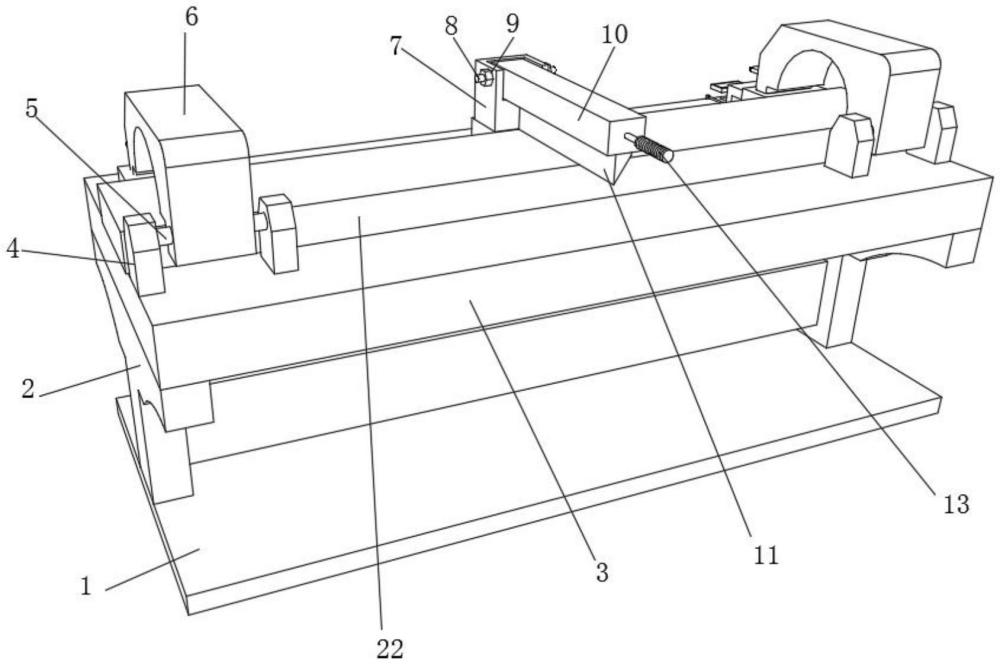

1.一種電子元件加工用線材切割設備，包括底板(1)，其特征在于：所述底板(1)的上表面固定連接有支撐架(2)，所述支撐架(2)的上表面固定連接有支撐板(3)，所述支撐板(3)的上表面固定連接有限位板(4)，所述限位板(4)的側面轉動連接有連接桿(5)，所述連接桿(5)的表面固定套設有夾緊板(6)，所述支撐板(3)的上表面固定連接有卡接槽塊(18)，所述卡接槽塊(18)的內壁與夾緊板(6)的表面相適配，所述夾緊板(6)的背面開設有插孔(12)，所述支撐板(3)的上表面滑動連接有插板(15)，所述插孔(12)的內壁與插板(15)的表面相適配。

2.如權利要求1所述的一種電子元件加工用線材切割設備，其特征在于：所述支撐板(3)的上表面固定連接有滑板(19)，所述滑板(19)的上表面滑動連接有豎板(7)，所述豎板(7)的內壁轉動連接有螺紋桿(8)，所述螺紋桿(8)的表面固定套設有切割刀(10)，所述切割刀(10)的下表面固定連接有彈簧(11)。

3.如權利要求2所述的一種電子元件加工用線材切割設備，其特征在于：所述滑板(19)的上表面開設有滑塊(20)，所述滑塊(20)的內壁滑動連接有滑塊(21),所述滑塊(21)的遠離滑塊(20)內壁的一側與豎板(7)的下表面固定連接，所述豎板(7)通過滑塊(21)和滑塊(20)與滑板(19)的上表面滑動連接。

4.如權利要求1所述的一種電子元件加工用線材切割設備，其特征在于：所述螺紋桿(8)的表面螺紋連接有螺母(9)。

5.如權利要求1所述的一種電子元件加工用線材切割設備，其特征在于：所述插板(15)的背面固定連接有所述拉環(16)，所述夾緊板(6)的背面固定連接有把手(14)。

6.如權利要求1所述的一種電子元件加工用線材切割設備，其特征在于：所述切割刀(10)的正面固定連接有所述拉把(13)。

7.如權利要求1所述的一種電子元件加工用線材切割設備，其特征在于：所述卡接槽塊(18)的背面固定連接有彈簧(11)，所述彈簧(11)遠離卡接槽塊(18)的一端與插板(15)固定連接。

技術總結
本申請涉及線材切割設備技術領域，公開了一種電子元件加工用線材切割設備，包括底板，所述底板的上表面固定連接有支撐架，所述支撐架的上表面固定連接有支撐板，所述支撐板的上表面固定連接有限位板，所述限位板的側面轉動連接有連接桿，所述連接桿的表面固定套設有夾緊板。之后再拉動把手轉動至原位將加工線固定，夾緊板轉動至卡接槽塊的過程中推動插板移動，直到插板與插孔處于同一位置時，彈簧復位帶動插板移動，插板移動進插孔內將夾緊板重新固定，將多跟線材夾緊，之后通過拉動拉把帶動切割刀轉動，切割刀轉動帶動彈簧轉動將加工線切割，一定程度上解決了切割多跟加工線時，導致加工線發生偏移的問題。

技術研發人員：李杰慶,金永權
受保護的技術使用者：佛山市泉杰電子科技有限公司
技術研發日：20240725
技術公布日：2025/4/28
