本技術屬于醫療器械，具體涉及一種懸掛式置物袋及支架。

背景技術：

1、發明人所在的科室常常會進行內鏡治療，內鏡治療，指經內鏡在直接窺視下或在熒光屏顯像監視下借助特制器械進行治療的方法，內鏡治療會用到許多內鏡治療的器械，內鏡器械是在進行內鏡檢查和治療時使用的各種工具和設備；這些器械的種類繁多，涵蓋了多個功能和用途，比如活檢鉗和一次性黏膜切開刀(多種類型)、內窺鏡注射用針、一次性使用圈套器、一次性使用軟組織鋏(多種規格)、止血器械、氬氣電極沖洗設備還有眾多耗材等，在現有內鏡治療的時候，醫護人員需要經過多次走動去拿取這些醫療器械，增加了動線的長度非常不便，目前缺少一種比較靈活的能夠方便拿取，節約醫護人員時間和體力的置物裝置，便于治療時進行小型以及輕型耗材的存放和拿取。

技術實現思路

1、為解決上述技術問題，本實用新型提供一種懸掛式置物袋及支架，本體后部高于前部便于露出位于置物袋內部的物品，更加方便使用者拿取，第二黏貼部與第三黏貼部配合，第一黏貼部與第四黏貼部配合形成一個環狀，能夠?qū)⒅梦锎c支架框體相固定；通過上述置物袋的設計能夠更加方便拿取到里面的物品。

2、本實用新型采用的技術方案如下：

3、一種懸掛式置物袋，包括本體，所述本體的后部高于前部，所述本體的后部設置有第一黏貼部，所述本體的前部設置有第二黏貼部，所述前部還設置有與第二黏貼部配合的第三黏貼部，所述本體的后部設置有與第一黏貼部配合的第四黏貼部。

4、采用上述技術方案，本體后部高于前部便于露出位于置物袋內部的物品，更加方便使用者拿取，第二黏貼部與第三黏貼部配合，第一黏貼部與第四黏貼部配合形成一個環狀，能夠?qū)⒅梦锎c支架框體相固定；通過上述置物袋的設計能夠更加方便拿取到里面的物品。

5、優選的，所述本體的兩側設置有提手。

6、采用上述技術方案，提手便于提著置物袋。

7、一種支架，包括立柱，所述立柱上設置有用于固定上述置物袋的框體。

8、采用上述技術方案，框體與置物袋配合使用，能夠?qū)⒅梦锎潭ㄔ诳蝮w上，從而中間的空間將置物袋的袋口打開，便于使用者拿取里面的物品。

9、優選的，所述框體包括第二橫桿以及第三橫桿，所述第三橫桿的高度低于第二橫桿，所述第二橫桿與第三橫桿的兩側分別由連接桿固定，所述連接桿呈l型。

10、采用上述技術方案，第二橫桿高度高于第三橫桿與置物袋本體的前部和后部的高度配合。

11、優選的，所述立柱的上端固定有第一橫桿，所述第一橫桿平行于水平面，所述第一橫桿上沿長度方向設置有數個掛鉤，所述掛鉤的安裝方向遠離所述框體。

12、采用上述技術方案，掛鉤便于掛其他的物品，掛鉤的安裝方向遠離所述框體使掛鉤上懸掛的物品與放置于框體內部的置物袋互不干擾。

13、優選的，所述立柱上活動設置有放置架，所述放置架設置于安裝框體的一側，所述立柱上沿高度方向設置有數個螺孔，所述放置架上設置有同樣的螺孔，所述立柱的螺孔上設置有螺栓。

14、采用上述技術方案，放置架能夠上下移動從而調整放置架與框體的相對位置，當放置架與立柱的相對位置調整時，將放置架與立柱上的螺孔對準，之后插入螺栓，擰緊螺母，即可將放置架與立柱互相固定；置物袋的下端會放置在放置架上，通過調整放置架與框體的相對位置從而調整置物袋的深度。

15、優選的，所述立柱的下端設置有底座，所述底座上設置有數個滾輪。

16、采用上述技術方案，使用時，滾輪滾動能夠帶動支架移動。

17、綜上所述，由于采用了上述技術方案，本實用新型的有益效果是：

18、本體后部高于前部便于露出位于置物袋內部的物品，更加方便使用者拿取，第二黏貼部與第三黏貼部配合，第一黏貼部與第四黏貼部配合形成一個環狀，能夠?qū)⒅梦锎c支架框體相固定；通過上述置物袋的設計能夠更加方便拿取到里面的物品。

技術特征：

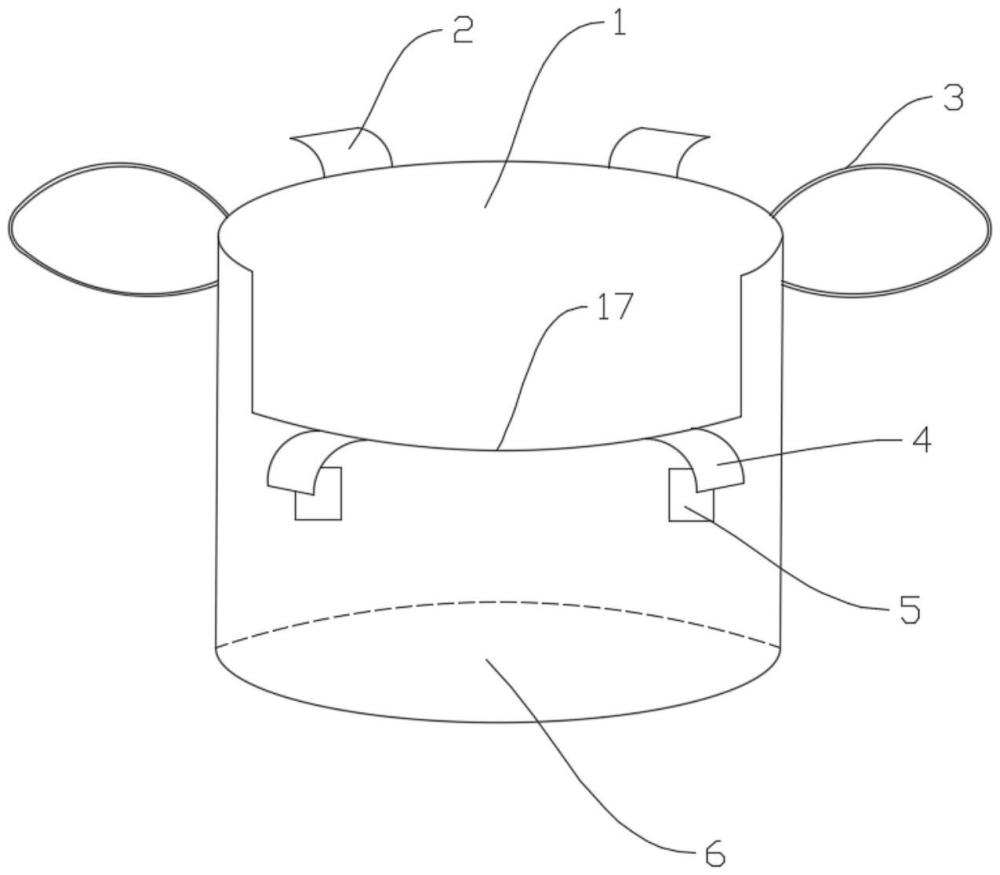

1.一種懸掛式置物袋，其特征在于，包括本體（6），所述本體（6）的后部（1）高于前部（17），所述本體（6）的后部（1）設置有第一黏貼部（2），所述本體（6）的前部（17）設置有第二黏貼部（4），所述前部（17）還設置有與第二黏貼部（4）配合的第三黏貼部（5），所述本體（6）的后部（1）設置有與第一黏貼部（2）配合的第四黏貼部。

2.根據權利要求1所述的一種懸掛式置物袋，其特征在于，所述本體（6）的兩側設置有提手（3）。

3.一種支架，其特征在于，包括立柱（7），所述立柱（7）上設置有用于固定權利要求1~2任一項所述置物袋的框體；

4.根據權利要求3所述的一種支架，其特征在于，所述立柱（7）的上端固定有第一橫桿（8），所述第一橫桿（8）平行于水平面，所述第一橫桿（8）上沿長度方向設置有數個掛鉤（9），所述掛鉤（9）的安裝方向遠離所述框體。

5.根據權利要求3所述的一種支架，其特征在于，所述立柱（7）上活動設置有放置架（11），所述放置架（11）設置于安裝框體的一側，所述立柱（7）上沿高度方向設置有數個螺孔（16），所述放置架（11）上設置有同樣的螺孔（16），所述立柱（7）的螺孔（16）上設置有螺栓（15）。

6.根據權利要求3所述的一種支架，其特征在于，所述立柱（7）的下端設置有底座，所述底座上設置有數個滾輪（10）。

技術總結
本技術公開了一種懸掛式置物袋及支架，涉及醫療器械技術領域，解決了目前缺少一種比較靈活的能夠方便拿取，節約醫護人員時間和體力的置物裝置，便于治療時進行小型以及輕型耗材的存放和拿取的問題；本技術包括本體，本體的后部高于前部，本體的后部設置有第一黏貼部，本體的前部設置有第二黏貼部，前部還設置有與第二黏貼部配合的第三黏貼部，本體的后部設置有與第一黏貼部配合的第四黏貼部；其目的在于，本體后部高于前部便于露出位于置物袋內部的物品，更加方便使用者拿取，第二黏貼部與第三黏貼部配合，第一黏貼部與第四黏貼部配合形成一個環狀，能夠?qū)⒅梦锎c支架框體相固定；通過上述置物袋的設計能夠更加方便拿取到里面的物品。

技術研發人員：楊雯,陳玥,張慧月,石靜,米雪,鐘藝馨
受保護的技術使用者：核工業四一六醫院
技術研發日：20240115
技術公布日：2025/4/28
