本技術涉及醫療器械，具體是一種神經內科訓練用輔助行走架。

背景技術：

1、神經內科是關于神經方面的二級學科。主要收治腦血管疾病(腦梗塞、腦出血)、偏頭痛、腦部炎癥性疾病(腦炎、腦膜炎)、脊髓炎、癲癇、癡呆、代謝病和遺傳傾向疾病、三叉神經痛、坐骨神經病、周圍神經病及重癥肌無力等，患有神經內科腦血管疾病，如腦梗塞、腦血栓等的患者，在進行藥物或手術介入治療后，需要循序漸進地進行一定程度的康復護理訓練，常見的是患者通過手扶底部設有萬向輪的輔助行走護理支架，進行主動行走訓練。

2、在公開號cn219323652u中公開了一種神經內科用護理支架，涉及醫療設備技術領域，包括護理支架本體，所述護理支架本體的兩邊內側壁處分別設置有伸縮桿，所述伸縮桿的兩邊外圈分別套設有固定圈，所述固定圈的外壁上設置有松緊帶，所述松緊帶一端設置有用于輔助神經內科患者進行行走康復訓練的行走機構；所述護理支架本體的一邊內壁處設置有安裝桿，所述安裝桿上套設有一組轉環，且安裝桿通過轉環轉動連接有坐板，所述安裝桿的外壁上設置有用于限位坐板的支撐機構。

3、現有的神經內科用護理支架有以下缺點：本實用在使用過程中若是患者在移動的過程中，若步行不穩，身體傾斜靠在助行器本體一側容易會發生側翻，并且不能夠?qū)φw高度進行調整，不便于使用各種身高患者進行使用。

技術實現思路

1、本實用新型要解決的技術問題就是克服以上的技術缺陷，提供一種神經內科訓練用輔助行走架。

2、為了解決上述問題，本實用新型的技術方案為：一種神經內科訓練用輔助行走架，包括支撐板，所述支撐板底部后端兩側設有升降結構，所述升降結構底部設有底板，所述底板底部?jī)啥宿D(zhuǎn)動連接有移動輪，兩個所述底板相對一側和前端固定連接有輔助支撐腿，所述底板頂部遠離升降結構一端固定連接有支撐柱，所述支撐柱前側開設有活動槽，所述活動槽兩側開設有限位槽，兩個所述支撐柱之間設有防護帶，所述防護帶兩端轉動連接有配合限位槽使用的限位結構。

3、進一步，所述升降結構包括固定套筒，所述固定套筒固定連接于底板頂部遠離支撐柱一端，兩個所述固定套筒之間固定連接有安裝盒，所述固定套筒內部轉動連接有轉動桿，所述轉動桿頂部固定連接有螺紋塊，所述螺紋塊外部螺紋連接有活動桿，所述活動桿底部插接于固定套筒內，所述活動桿頂部固定連接于支撐板底部，所述轉動桿底部固定連接有齒輪一，所述齒輪一一側嚙合連接有齒輪二，兩個所述齒輪二之間固定連接有連接桿，所述連接桿穿插于安裝盒內。

4、進一步，所述限位結構包括活動塊，所述活動塊一側的兩端開設有通孔，所述活動塊前側開設有矩形槽，所述矩形槽與通孔之間連通，所述通孔內部?jī)蓚?cè)均滑動連接有配合限位槽使用的插接塊，兩個所述插接塊靠近矩形槽一端垂直連接有連接板，兩個所述連接板兩端之間固定連接有支撐彈簧。

5、進一步，所述支撐板頂部?jī)啥斯潭ㄟB接有支撐塊，所述支撐塊頂部固定連接有弧形板，所述弧形板遠離支撐塊一側固定連接有軟墊，所述弧形板靠近升降結構一端固定連接有握把。

6、進一步，所述支撐板前端開設有弧形槽，所述支撐板底部與活動桿之間傾斜固定連接有加固桿。

7、本實用新型與現有的技術相比的優點在于：通過轉動升降結構中的連接桿帶動兩端的齒輪二轉動，通過齒輪二對齒輪一進行驅動，齒輪一轉動帶動轉動桿頂部的螺紋塊進行轉動，進而對活動桿進行驅動，從而可以對支撐板的高度進行調整，更加便于不同身高患者進行使用，輔助支撐腿可以用于在患者行走過程中身體傾斜靠在輔助行走架一側導致行走架傾斜時，輔助支撐腿支撐于地面，避免摔到對患者造成二次傷害。

技術特征：

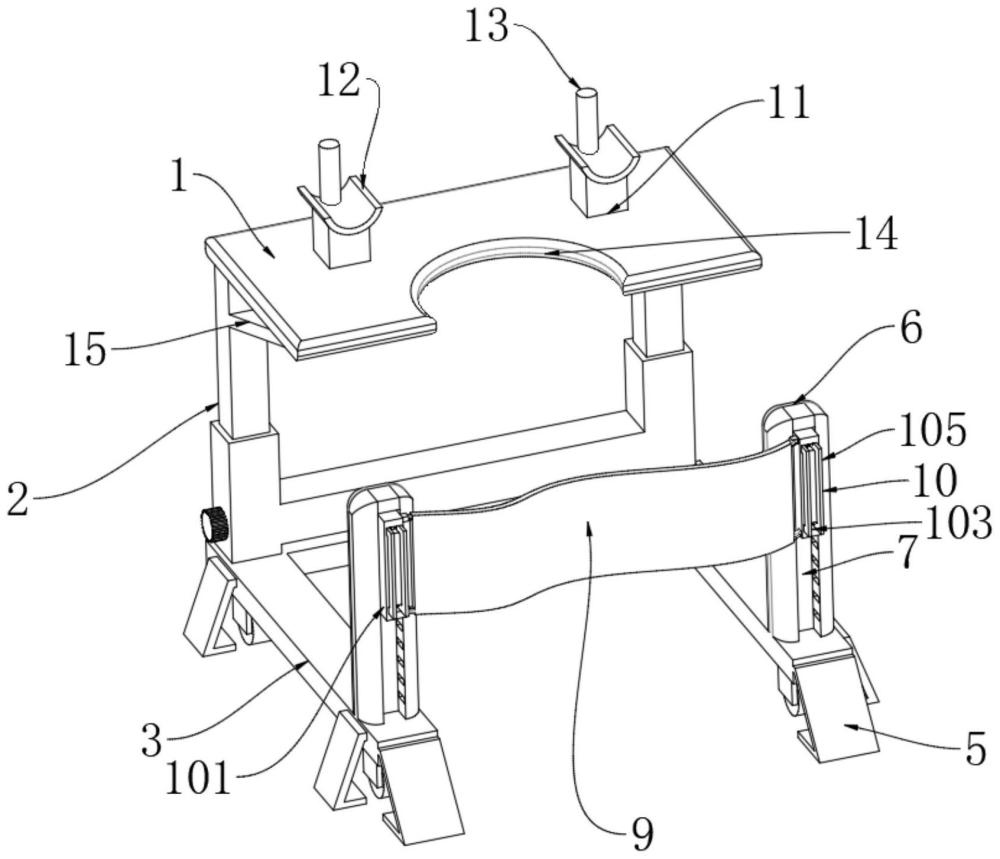

1.一種神經內科訓練用輔助行走架，其特征在于：包括支撐板(1)，所述支撐板(1)底部后端兩側設有升降結構(2)，所述升降結構(2)底部設有底板(3)，所述底板(3)底部?jī)啥宿D(zhuǎn)動連接有移動輪(4)，兩個所述底板(3)相對一側和前端固定連接有輔助支撐腿(5)，所述底板(3)頂部遠離升降結構(2)一端固定連接有支撐柱(6)，所述支撐柱(6)前側開設有活動槽(7)，所述活動槽(7)兩側開設有限位槽(8)，兩個所述支撐柱(6)之間設有防護帶(9)，所述防護帶(9)兩端轉動連接有配合限位槽(8)使用的限位結構(10)。

2.根據權利要求1所述的一種神經內科訓練用輔助行走架，其特征在于：所述升降結構(2)包括固定套筒(201)，所述固定套筒(201)固定連接于底板(3)頂部遠離支撐柱(6)一端，兩個所述固定套筒(201)之間固定連接有安裝盒(202)，所述固定套筒(201)內部轉動連接有轉動桿(203)，所述轉動桿(203)頂部固定連接有螺紋塊(204)，所述螺紋塊(204)外部螺紋連接有活動桿(205)，所述活動桿(205)底部插接于固定套筒(201)內，所述活動桿(205)頂部固定連接于支撐板(1)底部，所述轉動桿(203)底部固定連接有齒輪一(206)，所述齒輪一(206)一側嚙合連接有齒輪二(207)，兩個所述齒輪二(207)之間固定連接有連接桿(208)，所述連接桿(208)穿插于安裝盒(202)內。

3.根據權利要求1所述的一種神經內科訓練用輔助行走架，其特征在于：所述限位結構(10)包括活動塊(101)，所述活動塊(101)一側的兩端開設有通孔(102)，所述活動塊(101)前側開設有矩形槽(103)，所述矩形槽(103)與通孔(102)之間連通，所述通孔(102)內部?jī)蓚?cè)均滑動連接有配合限位槽(8)使用的插接塊(104)，兩個所述插接塊(104)靠近矩形槽(103)一端垂直連接有連接板(105)，兩個所述連接板(105)兩端之間固定連接有支撐彈簧(106)。

4.根據權利要求1所述的一種神經內科訓練用輔助行走架，其特征在于：所述支撐板(1)頂部?jī)啥斯潭ㄟB接有支撐塊(11)，所述支撐塊(11)頂部固定連接有弧形板(12)，所述弧形板(12)遠離支撐塊(11)一側固定連接有軟墊，所述弧形板(12)靠近升降結構(2)一端固定連接有握把(13)。

5.根據權利要求2所述的一種神經內科訓練用輔助行走架，其特征在于：所述支撐板(1)前端開設有弧形槽(14)，所述支撐板(1)底部與活動桿(205)之間傾斜固定連接有加固桿(15)。

技術總結
本技術公開了一種神經內科訓練用輔助行走架，包括支撐板，支撐板底部后端兩側設有升降結構，升降結構底部設有底板，底板底部?jī)啥宿D(zhuǎn)動連接有移動輪，兩個底板相對一側和前端固定連接有輔助支撐腿，底板頂部遠離升降結構一端固定連接有支撐柱，支撐柱前側開設有活動槽，活動槽兩側開設有限位槽，兩個支撐柱之間設有防護帶，防護帶兩端轉動連接有配合限位槽使用的限位結構。本技術與現有的技術相比的優點在于：本技術輔助支撐腿可以用于在患者行走過程中身體傾斜靠在輔助行走架一側導致行走架傾斜時，輔助支撐腿支撐于地面，避免摔到對患者造成二次傷害。

技術研發人員：李曉
受保護的技術使用者：李曉
技術研發日：20240311
技術公布日：2025/4/28
