本技術涉及按摩器，具體為一種便攜式手部按摩器。

背景技術：

1、現在人們越來越注重生活質量，保健用品層出不窮，按摩儀器作為一種保健器械，其能有效減輕運動和精神緊張所造成的疲勞和酸痛，當你的肌肉因疲勞而感到酸痛和緊繃時，按摩儀器能有效緩解肌肉酸痛，消除疲勞，恢復體力，其具有舒筋活絡，改善血液循環的作用，從中醫的角度上來說手支配著內臟器官的活動,手有很多的穴位能幫助診斷疾病,適當的對手按摩有一定的好處，對手進行按摩能夠改善身體上的循環功能，但是現有普遍是針對足部、臀部、腰部、背部、腰椎以及頭部等各部位進行各種名樣按摩儀器,沒有專門針對手部的按摩儀器對手部進行按摩。

2、綜上所述，本實用新型通過設計一種便攜式手部按摩器來解決存在的問題。

技術實現思路

1、本實用新型的目的在于提供一種便攜式手部按摩器，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種便攜式手部按摩器，包含底座，所述底座的頂部開設有集液槽，所述底座的外部較寬一側面上安裝有排液管，所述底座的頂部一個較短邊沿處安裝有第一支撐板，所述底座的頂部遠離第一支撐板的一端安裝有第二支撐板，所述第一支撐板和第二支撐板的外側面之間安裝有多組轉動桿，所述轉動桿的外環面上安裝有按摩滾珠，所述第一支撐板的外部遠離轉動桿的一側面上安裝有多組蝸輪，所述第一支撐板的外部較寬一側面的一端邊沿處安裝有第一固定板，所述第一固定板的外部一側面上安裝有第一驅動電機，所述第一固定板的外部遠離第一驅動電機的一側面上安裝有蝸桿，所述蝸桿遠離第一固定板的一端且位于第一支撐板的外部安裝有第二固定板，所述第一支撐板和第二支撐板的頂部之間安裝有橫板；

4、所述橫板的底部安裝有霧化噴頭，所述橫板的外部一端安裝有伺服電機，所述橫板的頂部開設有滑槽，所述滑槽的內部較窄兩側壁之間安裝有雙向螺紋桿，所述雙向螺紋桿的外環面兩端對稱安裝有活動塊，所述活動塊的底部安裝有電動伸縮桿，所述電動伸縮桿的底部安裝有第二驅動電機，所述第二驅動電機的底部輸出端安裝有轉動盤，所述轉動盤的底部安裝有按摩塊。

5、作為本實用新型優選的方案，所述轉動桿的一端轉軸貫穿第一支撐板后與蝸輪的外側面相連接，且所述轉動桿的數量與蝸輪的數量相對應。

6、作為本實用新型優選的方案，所述蝸桿的一端貫穿第一固定板后與第一驅動電機的輸出端相連接，且所述蝸桿遠離第一固定板的一端與第二固定板的外側面之間轉動連接，所述蝸桿與多組蝸輪之間相互嚙合。

7、作為本實用新型優選的方案，所述雙向螺紋桿的一端貫穿滑槽的內側壁延伸到橫板的外部后與伺服電機的輸出端相連接，且所述雙向螺紋桿遠離伺服電機的一端貫穿兩個活動塊后與滑槽的另一內側壁之間轉動連接，所述雙向螺紋桿的外環面與兩個活動塊的內部之間螺紋連接。

8、作為本實用新型優選的方案，所述霧化噴頭外接有軟管與精油儲液箱相連接，且所述精油通過儲液箱內部的油泵抽取經過軟管后由霧化噴頭霧化噴出對使用者的手心和手背進行噴灑，對手部進行養護。

9、與現有技術相比，本實用新型的有益效果是：

10、1、本實用新型中，通過設計的一種便攜式手部按摩器，通過第一驅動電機驅動蝸桿轉動帶動多組蝸輪轉動，蝸輪轉動帶動轉動桿轉動使其表面的按摩滾珠與手心接觸對手心進行按摩，電動伸縮桿延伸帶動第二驅動電機下降且第二驅動電機帶動轉動盤轉動，使轉動盤與手背進行貼合通過按摩塊對手背進行按摩，從而有效解決了傳統的按摩器僅針對身體其他部位進行按摩缺乏對手部進行全方位按摩的問題。

技術特征：

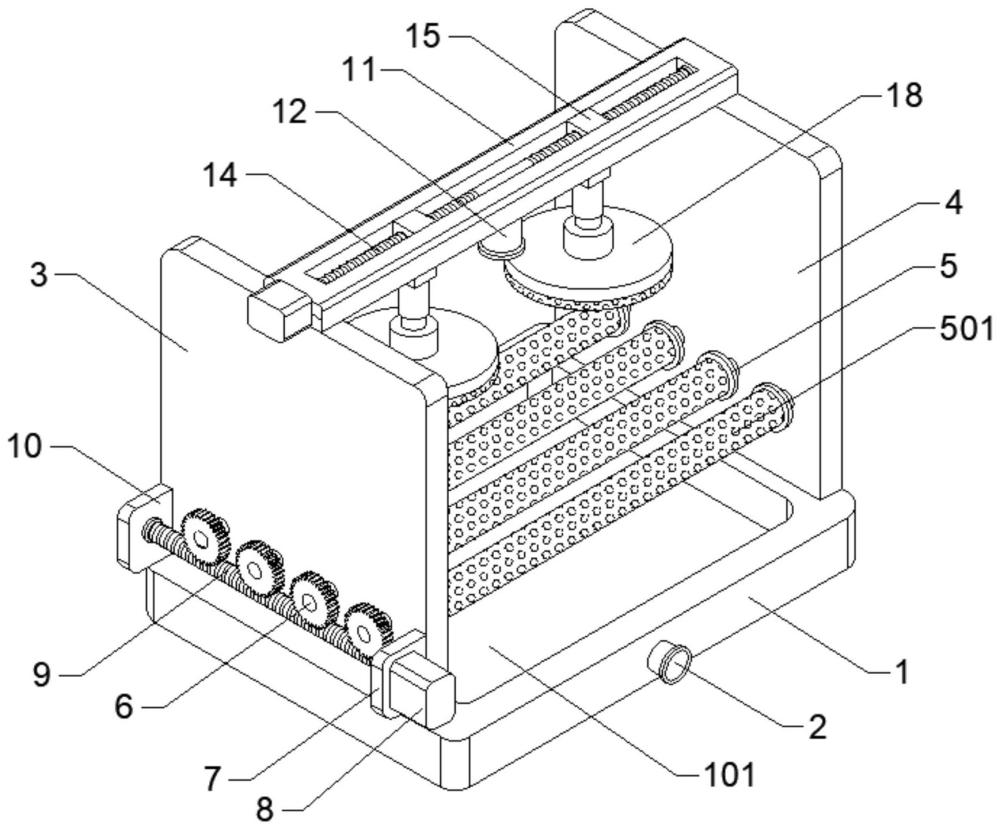

1.一種便攜式手部按摩器，包含底座(1)，其特征在于：所述底座(1)的頂部開設有集液槽(101)，所述底座(1)的外部較寬一側面上安裝有排液管(2)，所述底座(1)的頂部一個較短邊沿處安裝有第一支撐板(3)，所述底座(1)的頂部遠離第一支撐板(3)的一端安裝有第二支撐板(4)，所述第一支撐板(3)和第二支撐板(4)的外側面之間安裝有多組轉動桿(5)，所述轉動桿(5)的外環面上安裝有按摩滾珠(501)，所述第一支撐板(3)的外部遠離轉動桿(5)的一側面上安裝有多組蝸輪(6)，所述第一支撐板(3)的外部較寬一側面的一端邊沿處安裝有第一固定板(7)，所述第一固定板(7)的外部一側面上安裝有第一驅動電機(8)，所述第一固定板(7)的外部遠離第一驅動電機(8)的一側面上安裝有蝸桿(9)，所述蝸桿(9)遠離第一固定板(7)的一端且位于第一支撐板(3)的外部安裝有第二固定板(10)，所述第一支撐板(3)和第二支撐板(4)的頂部之間安裝有橫板(11)；

2.根據權利要求1所述的一種便攜式手部按摩器，其特征在于：所述轉動桿(5)的一端轉軸貫穿第一支撐板(3)后與蝸輪(6)的外側面相連接，且所述轉動桿(5)的數量與蝸輪(6)的數量相對應。

3.根據權利要求1所述的一種便攜式手部按摩器，其特征在于：所述蝸桿(9)的一端貫穿第一固定板(7)后與第一驅動電機(8)的輸出端相連接，且所述蝸桿(9)遠離第一固定板(7)的一端與第二固定板(10)的外側面之間轉動連接，所述蝸桿(9)與多組蝸輪(6)之間相互嚙合。

4.根據權利要求1所述的一種便攜式手部按摩器，其特征在于：所述雙向螺紋桿(14)的一端貫穿滑槽(1101)的內側壁延伸到橫板(11)的外部后與伺服電機(13)的輸出端相連接，且所述雙向螺紋桿(14)遠離伺服電機(13)的一端貫穿兩個活動塊(15)后與滑槽(1101)的另一內側壁之間轉動連接，所述雙向螺紋桿(14)的外環面與兩個活動塊(15)的內部之間螺紋連接。

5.根據權利要求1所述的一種便攜式手部按摩器，其特征在于：所述霧化噴頭(12)外接有軟管與精油儲液箱相連接，且所述精油通過儲液箱內部的油泵抽取經過軟管后由霧化噴頭(12)霧化噴出對使用者的手心和手背進行噴灑，對手部進行養護。

技術總結
本技術涉及按摩器技術領域，尤其為一種便攜式手部按摩器，包含底座，所述底座的頂部開設有集液槽，所述底座的外部較寬一側面上安裝有排液管，所述底座的頂部一個較短邊沿處安裝有第一支撐板，所述底座的頂部遠離第一支撐板的一端安裝有第二支撐板，本技術通過設計的一種便攜式手部按摩器，通過第一驅動電機驅動蝸桿轉動帶動多組蝸輪轉動，蝸輪轉動帶動轉動桿轉動使其表面的按摩滾珠與手心接觸對手心進行按摩，電動伸縮桿延伸帶動第二驅動電機下降且第二驅動電機帶動轉動盤轉動，使轉動盤與手背進行貼合通過按摩塊對手背進行按摩，從而有效解決了傳統的按摩器僅針對身體其他部位進行按摩缺乏對手部進行全方位按摩的問題。
