本技術屬于牙種植設備領域，尤其是涉及一種內冷手術牙鉆。

背景技術：

1、種植牙齒，需要醫護人員采用醫用高速手機和低速手機在牙槽骨上備孔。常見醫用手機會有一個外部出水口在鉆孔過程中對牙鉆與牙槽骨接觸部位進行噴水降溫；但是牙鉆高速旋轉時，醫用手機噴出的水流對鉆孔部位的牙槽骨不能有效的快速降溫，這為手術帶來了一些問題。

技術實現思路

1、有鑒于此，本實用新型旨在提出一種內冷手術牙鉆，水流通過內冷牙鉆的內孔，直接進入到牙鉆前端，在最快的時間內對牙槽骨進行有效降溫。

2、為達到上述目的，本實用新型的技術方案是這樣實現的：

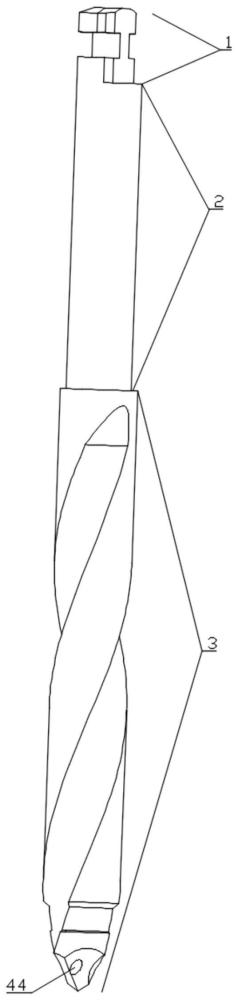

3、一種內冷手術牙鉆，從上至下包括配合段、過渡段和工作段；

4、所述配合段用于與手機進行配合連接；所述過渡段用于增加牙鉆的長度；所述工作段用于對牙鉆進行鉆入；

5、所述工作段的表面上設有螺旋槽；

6、牙鉆內部設有水冷通道，所述水冷通道的入口設置在配合段的頂部，出口設置在工作段的底部。

7、進一步的，所述配合段設有環狀凹槽，所述連接部的一側設有直角缺口，所述直線缺口的寬度與環狀凹槽的寬度相等。

8、進一步的，所述過渡段的直徑與工作段的直徑之比為5:6-5:12。

9、進一步的，所述水冷通道的直徑與工作段的直徑之比為1:5-1:11。

10、進一步的，所述水冷通道分為相互連通的單通道和雙通道；

11、所述單通道為直線通道，貫穿配合段和過渡段；

12、所述雙通道的兩條通道呈纏繞的雙螺旋狀分布在工作段。

13、進一步的，所述單通道能夠同時與雙通道的兩條通道連通。

14、進一步的，所述雙通道的兩條通道的出口對稱設置在牙鉆的后刀面上，形成了兩個出水口。

15、相對于現有技術，本實用新型所述的一種內冷手術牙鉆具有以下優勢：

16、(1)本實用新型一種內冷手術牙鉆，水流通過內冷牙鉆的內孔，直接進入到牙鉆前端，在最快的時間內對牙槽骨進行有效降溫。

17、(2)本實用新型一種內冷手術牙鉆，設計了兩條纏繞式螺旋線的水冷通道，能夠增大與牙鉆的接觸面積，提高降溫速度，對病人口腔的牙槽骨起到很好的保護作用。

技術特征：

1.一種內冷手術牙鉆，其特征在于：從上至下包括配合段、過渡段和工作段；

2.根據權利要求1所述的一種內冷手術牙鉆，其特征在于：所述配合段設有環狀凹槽，所述配合段的一側設有直角缺口，所述直角缺口的寬度與環狀凹槽的寬度相等。

3.根據權利要求1所述的一種內冷手術牙鉆，其特征在于：所述過渡段的直徑與工作段的直徑之比為5:6-5:12。

4.根據權利要求1所述的一種內冷手術牙鉆，其特征在于：所述水冷通道的直徑與工作段的直徑之比為1:5-1:11。

5.根據權利要求4所述的一種內冷手術牙鉆，其特征在于：所述水冷通道分為相互連通的單通道和雙通道；

6.根據權利要求5所述的一種內冷手術牙鉆，其特征在于：所述單通道能夠同時與雙通道的兩條通道連通。

7.根據權利要求5所述的一種內冷手術牙鉆，其特征在于：所述雙通道的兩條通道的出口對稱設置在牙鉆的后刀面上，形成了兩個出水口。

技術總結
本技術提供了一種內冷手術牙鉆，從上至下包括配合段、過渡段和工作段；所述配合段用于與手機進行配合連接；所述過渡段用于增加牙鉆的長度；所述工作段用于對牙鉆進行鉆入；所述工作段的表面上設有螺旋槽；牙鉆內部設有水冷通道，所述水冷通道的入口設置在配合段的頂部，出口設置在工作段的底部。本技術水流通過內冷牙鉆的內孔，直接進入到牙鉆前端，在最快的時間內對牙槽骨進行有效降溫。

技術研發人員：唐鵬,徐煒華,吳宗武,黃利偉,余樂
受保護的技術使用者：江蘇柯潤璽醫療科技發展有限公司
技術研發日：20240422
技術公布日：2025/4/28
