本技術屬于氣體預熱，具體涉及一種氣體預熱器。

背景技術：

1、液氨，又稱為無水氨，呈無色液體狀，有強烈刺激性氣味。氨作為一種重要的化工原料，為運輸及儲存便利，通常將氣態的氨氣通過加壓或冷卻得到液態氨。氨易溶于水，溶于水后形成銨根離子nh4+、氫氧根離子oh-，呈堿性的堿性溶液。液氨多儲于耐壓鋼瓶或鋼槽中，且不能與乙醛、丙烯醛、硼等物質共存。液氨在工業上應用廣泛，具有腐蝕性且容易揮發，所以其化學事故發生率很高。可以天然氣為原料制出合格的氫氮?dú)猓┖铣晒ざ魏铣缮a(chǎn)出合格的液氨，在此生產過程中，需要多次用到氣體預熱器，對不同階段的混合氣體進行預熱，但是現有的預熱器，氣體在預熱過程中流速過快，導致預熱效果不好，且不能保持預熱后的氣體的溫度，使其在運輸過程中快速降溫，進一步降低了預熱效果。

技術實現思路

1、本實用新型的目的在于克服現有技術的不足，提供一種氣體預熱器，不僅提高了氣體的預熱效果，還利用蒸汽的預熱對預熱后的蒸汽進行保溫，更進一步提高了氣體的預熱效果。

2、本實用新型的目的是通過以下技術方案來實現的：一種氣體預熱器，包括裝置本體，所述裝置本體的底面連接有多個支撐柱，所述裝置本體內設有加熱層，所述裝置本體上設有進水管和出水管，所述裝置本體上設有進氣管和出氣管；所述裝置本體的頂面連接有密封蓋，所述密封蓋與所述裝置本體連接，所述密封蓋上設有所述進氣管、出氣管、進水管和出水管，所述出水管的下端延伸至所述裝置本體的下端；所述進氣管的下端連通有螺旋管，所述螺旋管設置于所述裝置本體內部，所述螺旋管的另一端連通所述出氣管的下端；所述進氣管和所述出氣管結構相同，所述出氣管包括管體，所述管體的壁面內設有蒸汽層，所述蒸汽層與所述裝置本體連通，所述蒸汽層的上端通過循環管與所述裝置本體連通。

3、通過上述方案，本實用新型通過螺旋管的設置，延長了氣體在所述裝置本體內的停留時間，提高了預熱效果。所述蒸汽層和所述循環管的設置，利用了加熱過程中產生的水蒸氣中攜帶的熱量，對氣體進行預加熱和保溫，更進一步保證了加熱效果，蒸汽上升至所述蒸汽層中了，冷凝后回流至所述裝置本體內，未冷凝的蒸汽則通過所述蒸汽管循環至所述裝置本體內。

4、優選的，所述裝置本體的下端設有集垢盤，所述集垢盤的底面與所述裝置本體的底面抵接。

5、通過上述方案，所述集垢盤的設置，便于將加熱過程中產生的水垢進行收集，防止水垢黏附在所述裝置本體內，縮短裝置的使用壽命。

6、優選的，所述密封蓋上設有溫度傳感器和壓力傳感器，所述溫度傳感器和所述壓力傳感器通過電信號與控制器連接，所述控制器與所述裝置本體的壁面連接，所述控制器通過電信號與所述加熱層連接。

7、通過上述方案，所述溫度傳感器。壓力傳感器等的設置，便于監測所述裝置本體內的溫度和壓力，進而通過所述控制器控制所述加熱層的工作狀態，避免所述裝置本體內的溫度。壓強過高，造成安全隱患。

8、優選的，所述密封蓋包括蓋體，所述蓋體的底面連接有密封層，所述密封層的下端連接有連接圈，所述連接圈與所述裝置本體的上端連接，所述密封蓋上設有電磁驅動機構。

9、通過上述方案，所述密封層的設置，確保所述密封蓋與所述裝置本體處于密封的狀態。

10、優選的，所述電磁驅動機構通過電信號連接所述控制器，所述電磁驅動機構驅動彈性鉸接機構控制所述裝置本體與所述密封蓋的連接和分離；所述彈性鉸接機構與所述密封蓋連接，所述彈性鉸接機構包括固定座，所述固定座與所述密封蓋連接，所述固定座的兩端分別連接有安裝軸，所述安裝軸轉動連接有連接耳，所述連接耳與l形板連接，所述連接耳和所述固定座之間連接有套設在安裝軸上的扭力彈簧；所述l形板的水平段的頂面連接有限位塊，所述限位塊卡合在限位孔內，所述限位孔設置于連接圈的底面，所述連接圈與所述裝置本體的上端連接；所述彈性鉸接機構的上端連接有往復移動機構，所述往復移動機構與所述密封蓋連接，方便所述l形板上所述限位塊和所述限位孔的連接和分離。

11、通過上述方案，所述電磁驅動機構和所述彈性鉸接機構控制所述密封蓋與所述裝置本體的連接和拆卸，便于操作。關閉所述電磁驅動機構時，所述l形板與所述裝置本體連接，實現所述密封板與所述裝置本體的連接，開啟所述電磁驅動機構，所述l形板與所述裝置本體斷開，實現所述l形板與所述裝置本體的拆卸。

12、優選的，所述電磁驅動機構包括電磁鐵和永磁體，所述電磁鐵與所述連接圈連接，所述永磁體與所述l形板的內壁連接。

13、通過上述方案，所述電磁鐵的通電和斷電實現所述密封板和所述裝置本體的連接和拆卸。

14、優選的，所述密封蓋的中部連接有加熱棒，所述加熱棒穿過所述螺旋管的中部，所述加熱棒通過電信號與所述控制器連接。

15、通過上述方案，所述加熱棒的設置，從中部對水進行加熱，使得水溫快速升高，提高預熱效率。

16、本實用新型的有益效果是：本實用新型通過所述螺旋管和所述進氣管和所述出氣管的設置，有效提高了預熱效果和預熱效率，結合所述密封蓋和所述裝置本體的連接關系，便于所述密封蓋和所述裝置本體的連接和拆卸，方便對所述集垢盤的清理，延長裝置的使用壽命。

技術特征：

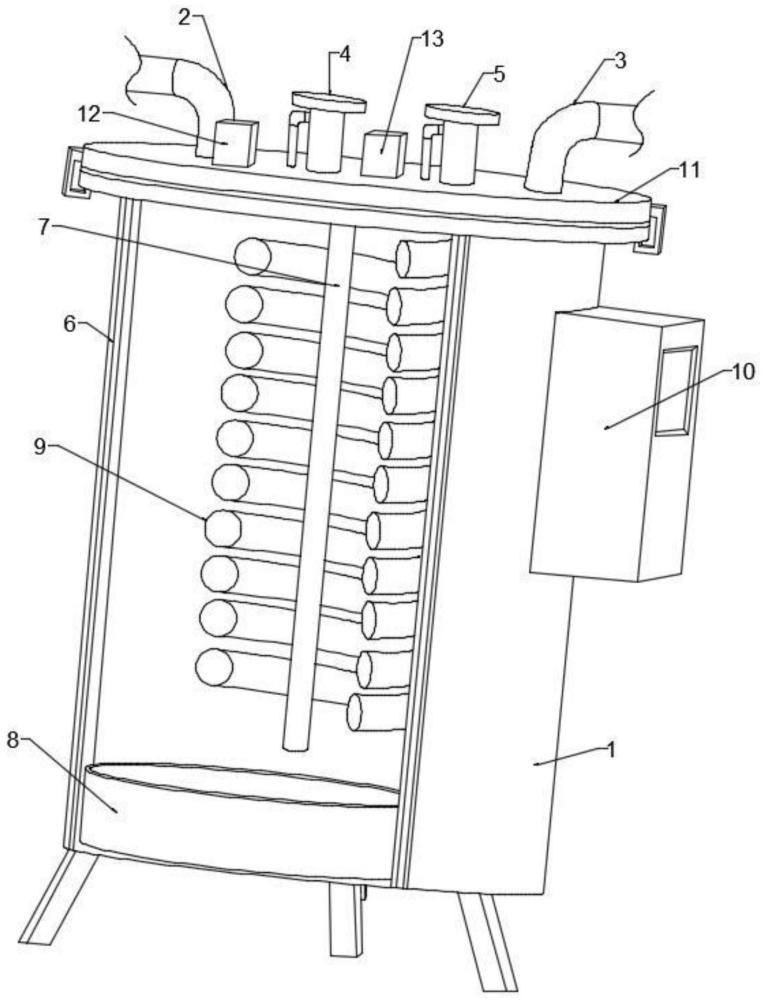

1.一種氣體預熱器，包括裝置本體（1），所述裝置本體（1）的底面連接有多個支撐柱，所述裝置本體（1）內設有加熱層（6），所述裝置本體（1）上設有進水管（2）和出水管（3），所述裝置本體（1）上設有進氣管（4）和出氣管（5）；其特征在于：所述裝置本體（1）的頂面連接有密封蓋（11），所述密封蓋（11）與所述裝置本體（1）連接，所述密封蓋（11）上設有所述進氣管（4）、出氣管（5）、進水管（2）和出水管（3），所述出水管（3）的下端延伸至所述裝置本體（1）的下端；所述進氣管（4）的下端連通有螺旋管（9），所述螺旋管（9）設置于所述裝置本體（1）內部，所訴螺旋管（9）的另一端連通所述出氣管（5）的下端；所述進氣管（4）和所述出氣管（5）結構相同，所述出氣管（5）包括管體（501），所述管體（501）的壁面內設有蒸汽層（502），所述蒸汽層（502）與所述裝置本體（1）連通，所述蒸汽層（502）的上端通過循環管（503）與所述裝置本體（1）連通。

2.根據權利要求1所述的一種氣體預熱器，其特征在于：所述裝置本體（1）的下端設有集垢盤（8），所述集垢盤（8）的底面與所述裝置本體（1）的底面抵接。

3.根據權利要求1所述的一種氣體預熱器，其特征在于：所述密封蓋（11）上設有溫度傳感器（12）和壓力傳感器（13），所述溫度傳感器（12）和所述壓力傳感器（13）通過電信號與控制器（10）連接，所述控制器（10）與所述裝置本體（1）的壁面連接，所述控制器（10）通過電信號與所述加熱層（6）連接。

4.根據權利要求3所述的一種氣體預熱器，其特征在于：所述密封蓋（11）包括蓋體（111），所述蓋體（111）的底面連接有密封層（112），所述密封層（112）的下端連接有連接圈（113），所述連接圈（113）與所述裝置本體（1）的上端連接，所述密封蓋（11）上設有電磁驅動機構。

5.根據權利要求4所述的一種氣體預熱器，其特征在于：所述電磁驅動機構通過電信號連接所述控制器（10），所述電磁驅動機構驅動彈性鉸接機構控制所述裝置本體（1）與所述密封蓋（11）的連接和分離；所述彈性鉸接機構與所述密封蓋（11）連接，所述彈性鉸接機構包括固定座（14），所述固定座（14）與所述密封蓋（11）連接，所述固定座（14）的兩端分別連接有安裝軸（20），所述安裝軸（20）轉動連接有連接耳（17），所述連接耳（17）與l形板（15）連接，所述連接耳（17）和所述固定座（14）之間連接有套設在安裝軸（20）上的扭力彈簧（21）；所述l形板（15）的水平段的頂面連接有限位塊（16），所述限位塊（16）卡合在限位孔（22）內，所述限位孔（22）設置于連接圈（113）的底面，所述連接圈（113）與所述裝置本體（1）的上端連接。

6.根據權利要求5所述的一種氣體預熱器，其特征在于：所述電磁驅動機構包括電磁鐵（19）和永磁體（18），所述電磁鐵（19）與所述連接圈（113）連接，所述永磁體（18）與所述l形板（15）的內壁連接。

7.根據權利要求3所述的一種氣體預熱器，其特征在于：所述密封蓋（11）的中部連接有加熱棒（7），所述加熱棒（7）穿過所述螺旋管（9）的中部，所述加熱棒（7）通過電信號與所述控制器（10）連接。

技術總結
本技術公開了一種氣體預熱器，包括裝置本體，所述裝置本體內設有加熱層，所述裝置本體的頂面連接有密封蓋，所述密封蓋與所述裝置本體連接，所述密封蓋上設有進氣管、出氣管、進水管和出水管，所述出水管的下端延伸至所述裝置本體的下端；所述進氣管的下端連通有螺旋管，所述螺旋管設置于所述裝置本體內部，所述螺旋管的另一端連通所述出氣管的下端；所述進氣管和所述出氣管結構相同，所述出氣管包括管體，所述管體的壁面內設有蒸汽層，所述蒸汽層與所述裝置本體連通，所述蒸汽層的上端通過循環管與所述裝置本體連通。本技術不僅提高了氣體的預熱效果，還利用蒸汽的余熱對預熱后的蒸汽進行保溫，更進一步提高了氣體的預熱效果。

技術研發人員：文遠忠,趙國洪,滿擁軍,楊東
受保護的技術使用者：四川蘭天化工科技有限公司
技術研發日：20240422
技術公布日：2025/4/28
