本技術涉及醫療器械，尤其涉及一種多場景應用于開放式手術錄制的8k長焦術野鏡頭。

背景技術：

1、手術視頻是指外科手術過程中錄制的，以記錄手術過程或供醫學專業人士參考的視頻資料。手術視頻是基于傳統模式醫療手術觀摩和學習的不便上誕生的。

2、傳統模式的醫療手術觀摩和學習主要是組織人員到手術室現場進行學習，或者是對手術情況進行錄象作為教學使用。該模式存在諸多不足之處：其一，由于手術室空間限制，導致可容納的參觀、觀摩的人數較少，教學、研究的效率較低；其二，由于人員雜亂會或造成手術室空氣污染甚至影響操作醫師的注意力；其三，對于重大手術、特殊手術的操作紀錄，由于現場錄象人員并不了解研究人員或者學生想關注的重點，將使有些部位的視野和視場廣度深度不夠。

3、近年來，利用傳統的術野相機進行手術視頻錄制已成為主流，但利用傳統的術野相機進行視頻錄制存在以下痛點，傳統的術野相機體積較大，在醫務人員較多的情況下，不僅難以靠近手術部位進行特寫，還可能影響醫務人員操作；需要配備專業的三角支架和專業的操作人員，使得手術室內擁擠不堪；傳統的安裝在三角支架上的術野相機拍攝角度范圍小，調整拍攝角度操作繁瑣，無法快速定位，拍攝鏡頭靈活性差，因此亟需一種多場景應用于開放式手術錄制的8k長焦術野鏡頭來改變這一現狀。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種多場景應用于開放式手術錄制的8k長焦術野鏡頭。其優點在于拍攝角度調節方便，拍攝畫面快速定位，鏡頭靈活性強。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種多場景應用于開放式手術錄制的8k長焦術野鏡頭，包括8k長焦鏡頭、移動電源和醫用吊臂轉接件，所述8k長焦鏡頭的頂端安裝有標準快插板結構，所述標準快插板結構的下方設置有電源固定結構，所述移動電源安裝在電源固定結構內，所述標準快插板結構的上方安裝有萬向軸，所述萬向軸的頂端與醫用吊臂轉接件連接。

4、本實用新型進一步設置為，所述標準快插板結構包括抱箍，所述抱箍與8k長焦鏡頭相適配，所述抱箍通過緊固螺栓與8k長焦鏡頭相連接。

5、本實用新型進一步設置為，所述抱箍的頂部設置有安裝板，所述安裝板呈l型結構，所述萬向軸通過螺栓與安裝板的頂部相連接，所述固定夾板通過螺栓與安裝板的底部相連接。

6、本實用新型進一步設置為，所述電源固定結構包括安裝于安裝板底部的固定夾板，所述固定夾板的一側開設有滑動槽，所述滑動槽的內壁滑動連接有移動夾板，當移動夾板滑動至與固定夾板相貼合時通過旋動調節柄進行固定。

7、本實用新型進一步設置為，所述固定夾板和移動夾板相對一側外壁均開設有容納槽，所述容納槽的內壁呈弧面結構。

8、本實用新型進一步設置為，所述容納槽的內壁設置有緩沖墊，所述緩沖墊為硅膠材質。

9、本實用新型進一步設置為，所述調節柄的截面呈菱形結構，所述調節柄的表面設置有防滑凸筋。

10、本實用新型進一步設置為，所述8k長焦鏡頭的內部設置有補光燈。

11、本實用新型的有益效果為：

12、該多場景應用于開放式手術錄制的8k長焦術野鏡頭，8k長焦鏡頭的安裝無需配備額外的三角支架，可利用手術床上方的吊臂進行裝配，拍攝視角是從醫務人員頭頂上方進行，杜絕了畫面遮擋因素，8k長焦鏡頭的總長為500mm，其中鏡體的直徑僅為28mm，使得鏡頭能夠無限靠近手術部位的同時，最大限度地避免對醫務人員雙手的操作干擾，同時，8k長焦鏡頭豐富的接口使得手術視頻錄制的方式多樣化，可直接裝配專業的單反設備進行超高清晰度的照片拍攝，拍攝角度調節方便，拍攝畫面快速定位，鏡頭靈活性強。

技術特征：

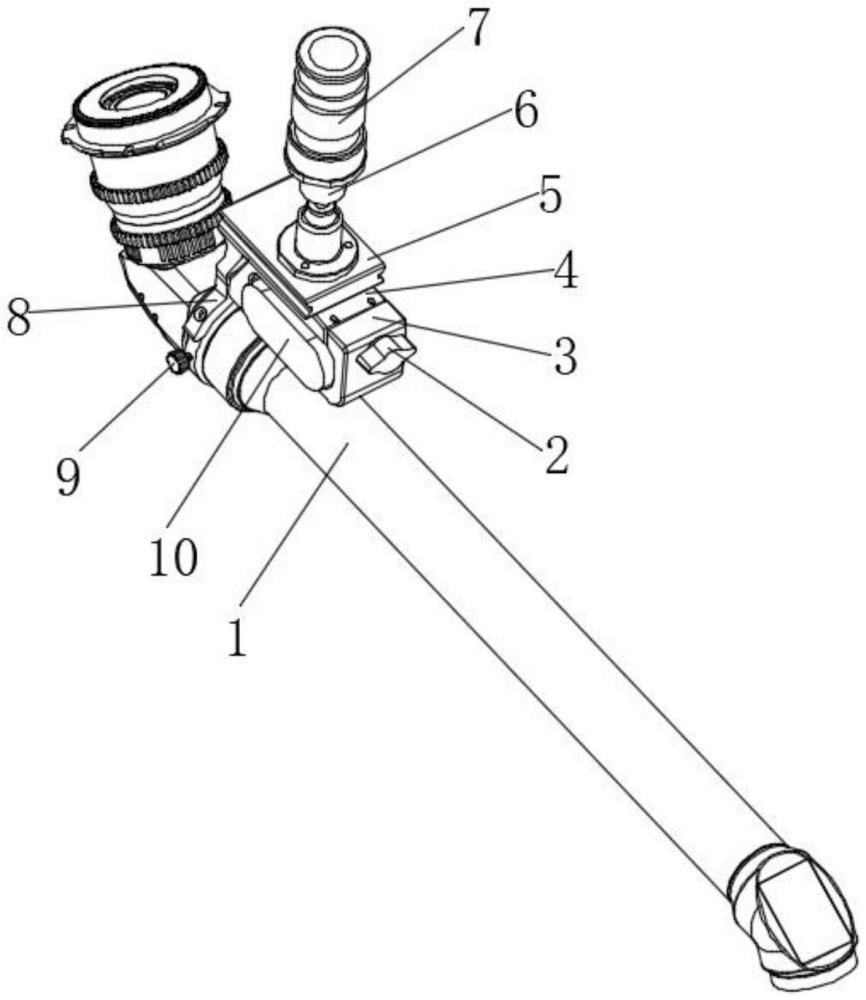

1.一種多場景應用于開放式手術錄制的8k長焦術野鏡頭，包括8k長焦鏡頭(1)、移動電源(10)和醫用吊臂轉接件(7)，其特征在于，所述8k長焦鏡頭(1)的頂端安裝有標準快插板結構，所述標準快插板結構的下方設置有電源固定結構，所述移動電源(10)安裝在電源固定結構內，所述標準快插板結構的上方安裝有萬向軸(6)，所述萬向軸(6)的頂端與醫用吊臂轉接件(7)連接。

2.根據權利要求1所述的一種多場景應用于開放式手術錄制的8k長焦術野鏡頭，其特征在于，所述標準快插板結構包括抱箍(8)，所述抱箍(8)與8k長焦鏡頭(1)相適配，所述抱箍(8)通過緊固螺栓(9)與8k長焦鏡頭(1)相連接。

3.根據權利要求2所述的一種多場景應用于開放式手術錄制的8k長焦術野鏡頭，其特征在于，所述抱箍(8)的頂部設置有安裝板(5)，所述安裝板(5)呈l型結構，所述萬向軸(6)通過螺栓與安裝板(5)的頂部相連接，固定夾板(4)通過螺栓與安裝板(5)的底部相連接。

4.根據權利要求3所述的一種多場景應用于開放式手術錄制的8k長焦術野鏡頭，其特征在于，所述電源固定結構包括安裝于安裝板(5)底部的固定夾板(4)，所述固定夾板(4)的一側開設有滑動槽，所述滑動槽的內壁滑動連接有移動夾板(3)，當移動夾板(3)滑動至與固定夾板(4)相貼合時通過旋動調節柄(2)進行固定。

5.根據權利要求4所述的一種多場景應用于開放式手術錄制的8k長焦術野鏡頭，其特征在于，所述固定夾板(4)和移動夾板(3)相對一側外壁均開設有容納槽，所述容納槽的內壁呈弧面結構。

6.根據權利要求5所述的一種多場景應用于開放式手術錄制的8k長焦術野鏡頭，其特征在于，所述容納槽的內壁設置有緩沖墊，所述緩沖墊為硅膠材質。

7.根據權利要求4-6任一所述的一種多場景應用于開放式手術錄制的8k長焦術野鏡頭，其特征在于，所述調節柄(2)的截面呈菱形結構，所述調節柄(2)的表面設置有防滑凸筋。

8.根據權利要求1-6任一所述的一種多場景應用于開放式手術錄制的8k長焦術野鏡頭，其特征在于，所述8k長焦鏡頭(1)的內部設置有補光燈。

技術總結
本技術公開了一種多場景應用于開放式手術錄制的8K長焦術野鏡頭，涉及醫療器械技術領域，包括8k長焦鏡頭、移動電源和醫用吊臂轉接件，所述8K長焦鏡頭的頂端安裝有標準快插板結構，所述標準快插板結構的下方設置有電源固定結構，所述移動電源安裝在電源固定結構內，所述標準快插板結構的上方安裝有萬向軸，所述萬向軸的頂端與醫用吊臂轉接件連接。本技術8k長焦鏡頭豐富的接口使得手術視頻錄制的方式多樣化，可直接裝配專業的單反設備進行超高清晰度的照片拍攝，拍攝角度調節方便，拍攝畫面快速定位，鏡頭靈活性強。

技術研發人員：傅強,王明,許建國,徐佳文,陳可欣,何方,朱冠蘭,張秀明
受保護的技術使用者：合肥德銘電子有限公司
技術研發日：20240516
技術公布日：2025/4/28
