本技術涉及建筑材料，具體為一種陶粒板內置鋼網的裁切裝置。

背景技術：

1、陶粒板內置鋼網是一種建筑材料中的構造方式，其中陶粒板是主體，而內置鋼網則是為了增強陶粒板的性能和穩定性，具體來說，陶粒板是一種輕質、高強度的建筑材料，通常由陶粒、水泥和其他添加劑混合制成。而內置鋼網則是由高強度鋼絲編織而成，具有很強的抗拉強度和耐腐蝕性能，在陶粒板內部設置鋼網的主要目的是為了增強陶粒板的支撐力和穩定性，防止其在使用過程中出現變形或開裂。此外，鋼網還可以幫助改善陶粒板的排水性能，防止其受潮軟化或液化。

2、目前，陶粒板在加工制作的過程中，需要同時對鋼網進行加工，需要使用到裁切設備對鋼網進行相應尺寸的裁切，但是部分裁切設備在使用時，鋼網在裁切的過程中，會產生部分的金屬粉塵和部分金屬碎屑，金屬粉塵擴散到空氣中，影響周圍的工作環境，同時金屬碎屑可能會出現迸濺的情況，影響工作人員的正常工作。

技術實現思路

1、本實用新型的目的在于提供一種陶粒板內置鋼網的裁切裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種陶粒板內置鋼網的裁切裝置，包括工作臺，還包括設置于工作臺頂部的裁切箱，所述裁切箱的頂部固定連接有風機；設置于工作臺頂部的裁切機構；設置于工作臺內部的抽取組件，所述抽取組件包括連通于風機進風口的第一連接管，所述第一連接管的底部連通有第二連接管，所述第二連接管的底部連通有底管，所述底管的外側連通有側管，所述第一連接管、第二連接管、底管和側管的外側均連通有抽塵頭。

3、優選的，所述裁切箱的頂部固定連接有用于收集粉塵的收集箱，所述裁切箱包括設置于內部用于觀察裁切情況的透明板。

4、優選的，所述工作臺包括設置于內部的第一絲桿機構，所述第一絲桿機構包括設置于外側的放置板。

5、優選的，所述放置板包括轉動連接于頂部的多個調節桿，所述調節桿包括螺紋連接于外側的移動環。

6、優選的，所述移動環包括轉動連接于外側用于定位鋼網的壓板，所述底管的底部連通有連通管。

7、優選的，所述底管的外側連通有用于抽取粉塵的第三連接管，所述裁切箱還包括設置于內部的第二絲桿機構。

8、優選的，所述第二絲桿機構包括螺紋連接于外側用于傳動的側塊，所述側塊的后表面固定連接有用于遮擋粉塵的遮擋板。

9、與現有技術相比，本實用新型的有益效果如下：

10、本實用新型通過設置抽取組件，在第一絲桿機構的作用下，可以帶動放置板運動，然后工作人員通過壓板和調節桿對放置板頂部放置的鋼網進行定位，在放置板運動至裁切箱內部后，通過裁切機構可以對鋼網進行裁切作業，在進行裁切作業時，會產生一定量的粉塵，工作人員使得第二絲桿機構開始運轉，在第二絲桿機構的作用下，可以帶動遮擋板運動，進而使得遮擋板可以對裁切箱兩側的出入口進行封堵，在本裝置中遮擋板和第二絲桿機構的數量均設置為兩個，進而可以對裁切箱的出入口進行封堵，從而可以防止鋼網在進行裁切作業時，出現粉塵進入周圍環境中，然后工作人員啟動風機，在風機的作用下，可以通過第一連接管、第二連接管、底管和側管對裁切箱內部各個位置的空氣進行抽取，進而使得散布于裁切箱內部各個位置的粉塵可以被風機抽取，然后通過風機使得含有粉塵的空氣可以進入收集箱內部，進而使得粉塵被集中在收集箱內部，潔凈空氣可以通過收集箱內部的出風窗進入周圍環境中，進而可以防止鋼網裁切作業時產生的粉塵對周圍的環境造成污染，同時在裁切箱的作用下，可以使得迸濺的金屬碎屑不會對工作人員造成影響。

技術特征：

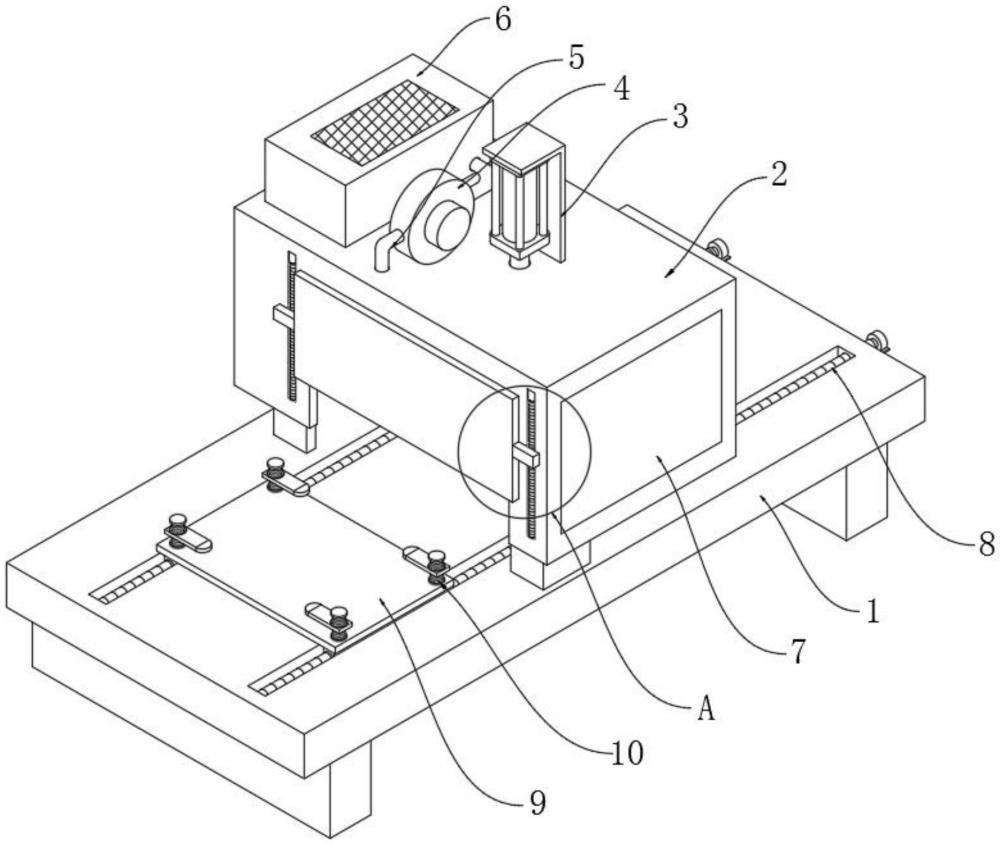

1.一種陶粒板內置鋼網的裁切裝置，包括工作臺(1)，其特征在于，還包括：

2.根據權利要求1所述的一種陶粒板內置鋼網的裁切裝置，其特征在于：所述裁切箱(2)的頂部固定連接有用于收集粉塵的收集箱(6)，所述裁切箱(2)包括設置于內部用于觀察裁切情況的透明板(7)。

3.根據權利要求1所述的一種陶粒板內置鋼網的裁切裝置，其特征在于：所述工作臺(1)包括設置于內部的第一絲桿機構(8)，所述第一絲桿機構(8)包括設置于外側的放置板(9)。

4.根據權利要求3所述的一種陶粒板內置鋼網的裁切裝置，其特征在于：所述放置板(9)包括轉動連接于頂部的多個調節桿(10)，所述調節桿(10)包括螺紋連接于外側的移動環(11)。

5.根據權利要求4所述的一種陶粒板內置鋼網的裁切裝置，其特征在于：所述移動環(11)包括轉動連接于外側用于定位鋼網的壓板(12)，所述底管(53)的底部連通有連通管(13)。

6.根據權利要求1所述的一種陶粒板內置鋼網的裁切裝置，其特征在于：所述底管(53)的外側連通有用于抽取粉塵的第三連接管(14)，所述裁切箱(2)還包括設置于內部的第二絲桿機構(15)。

7.根據權利要求6所述的一種陶粒板內置鋼網的裁切裝置，其特征在于：所述第二絲桿機構(15)包括螺紋連接于外側用于傳動的側塊(16)，所述側塊(16)的后表面固定連接有用于遮擋粉塵的遮擋板(17)。

技術總結
本技術涉及建筑材料技術領域，且公開了一種陶粒板內置鋼網的裁切裝置，包括工作臺，還包括設置于工作臺頂部的裁切箱，所述裁切箱的頂部固定連接有風機；設置于工作臺頂部的裁切機構；設置于工作臺內部的抽取組件，所述抽取組件包括連通于風機進風口的第一連接管，所述第一連接管的底部連通有第二連接管，所述第二連接管的底部連通有底管，所述底管的外側連通有側管，所述第一連接管、第二連接管、底管和側管的外側均連通有抽塵頭，通過設置抽取組件，可以對鋼網進行裁切過程中，產生的粉塵進行快速徹底抽取，進而可以防止大部分的粉塵散發至周圍的空氣中，防止粉塵對周圍工作人員和環境造成一定的影響。

技術研發人員：桑田,沈志春
受保護的技術使用者：蘇州城億綠建科技股份有限公司
技術研發日：20240522
技術公布日：2025/4/28
