本技術涉及一種沖牙器。

背景技術：

1、沖牙器一般用于口腔護理，屬于口腔清潔保健用具，其主要利用高速水流沖洗牙齒以達到清潔牙齒的作用。目前市面上大多數沖牙器都是將噴桿藏于外殼收納腔內，使用時取出噴桿并安裝至出水口處，使用完再拆下噴桿放回到收納腔內，每次使用都需要拆裝噴桿，操作繁瑣，同時多次的拆裝容易造成噴桿連接處的損壞，造成密封性不好，導致無法形成高速水，大大降低了沖牙器的使用壽命。

技術實現(xiàn)思路

1、為了解決上述技術問題，本實用新型的目的在于提供一種沖牙器。

2、本實用新型通過以下技術方案來實現(xiàn)：

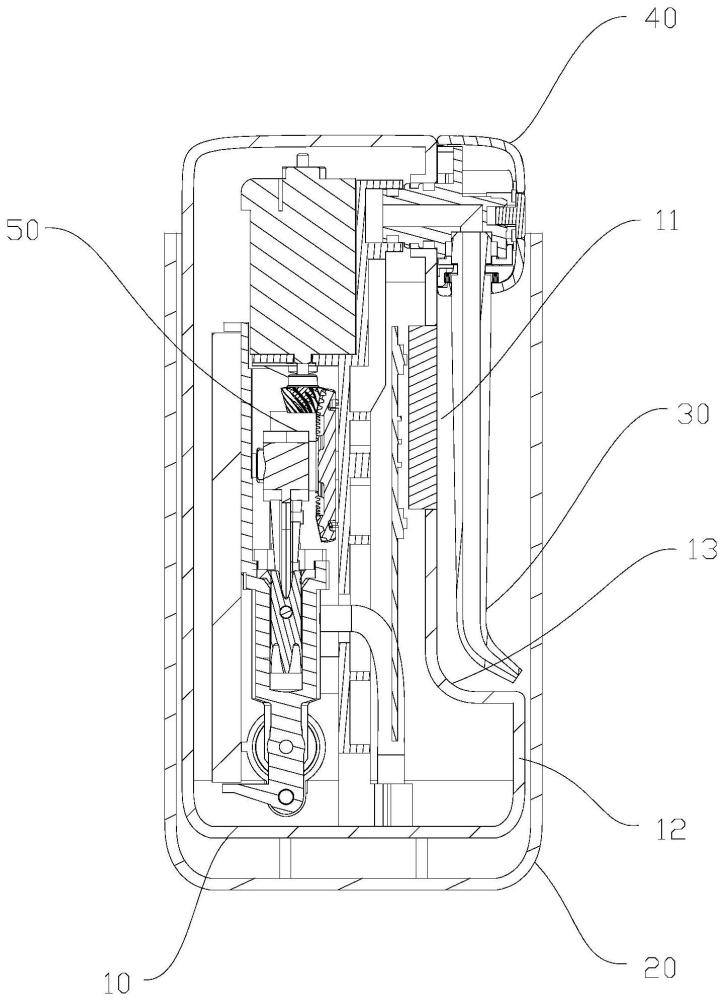

3、一種沖牙器，包括能相對移動的本體和殼體，所述本體下端能與殼體內周壁配合連接，所述本體一旁側設置有噴頭，所述噴頭能相對本體進行轉動，所述噴頭轉動后能與本體一同伸入到殼體內。

4、本實用新型實施例中，所述本體一旁側設置有凹陷部，所述噴頭轉動后能位于凹陷部內。

5、本實用新型實施例中，所述本體一旁側設置有旋轉體，所述旋轉體能相對本體進行轉動，所述旋轉體與噴頭配合連接。

6、本實用新型實施例中，所述旋轉體設置在本體一旁側的凹陷部內，所述旋轉體設置在該凹陷部的上方，所述噴頭能收納在旋轉體下方的凹陷部內。

7、本實用新型實施例中，所述本體下端設置有與內周壁配合連接的連接部，所述連接部的外周與殼體上端開口的內周相適配；所述凹陷部設置在位于連接部的上方，所述旋轉體與本體上端結合后的外周能與殼體上端開口的內周相適配。

8、本實用新型實施例中，所述本體一旁側上方設置有第一通孔，所述旋轉體上設置有插接管，所述插接管與第一通孔配合連接，所述旋轉體能沿插接管的軸線相對本體轉動，所述旋轉體在插接管徑向上設置有第一出水孔，所述噴頭一端設置有第二進水孔，所述噴頭一端插接在第一出水孔內，所述噴頭另一端為高速出水口，所述插接管能連通高速出水口。

9、本實用新型實施例中，所述本體內設置有抽水機構，所述抽水機構的出水端與插接管配合連接，所述抽水機構的進水端連接有一進水管。

10、本實用新型實施例中，所述殼體內周壁上設置有凸起的卡接凸塊，所述本體上端設置有第一凸塊，所述本體縮回殼體內時，所述第一凸塊與卡接凸塊配合連接；所述本體下端設置有第二凸塊，所述本體伸出殼體時，所述第二凸塊與卡接凸塊配合連接。

11、本實用新型的一種沖牙器，具有如下有益效果：使用沖牙器時不再需要拆裝噴頭，僅需旋轉噴頭即可，減少了拔插的次數，提高了使用壽命；收納噴頭的地方不再為沉槽，方便清洗；本體縮回殼體后可以保護噴頭，同時還能阻擋灰塵。

技術特征：

1.一種沖牙器，包括能相對移動的本體和殼體，所述本體下端能與殼體內周壁配合連接，其特征在于，所述本體一旁側設置有噴頭，所述噴頭能相對本體進行轉動，所述噴頭轉動后能與本體一同伸入到殼體內；所述本體下端設置有與殼體內周壁配合連接的連接部，所述本體一旁側設置有凹陷部，所述凹陷部與連接部通過弧形面進行連接。

2.根據權利要求1所述的一種沖牙器，其特征在于，所述噴頭轉動后能位于凹陷部內。

3.根據權利要求1或2任一所述的一種沖牙器，其特征在于，所述本體一旁側設置有旋轉體，所述旋轉體能相對本體進行轉動，所述旋轉體與噴頭配合連接。

4.根據權利要求3所述的一種沖牙器，其特征在于，所述旋轉體設置在本體一旁側的凹陷部內，所述旋轉體設置在該凹陷部的上方，所述噴頭能收納在旋轉體下方的凹陷部內。

5.根據權利要求4所述的一種沖牙器，其特征在于，所述連接部的外周與殼體上端開口的內周相適配；所述凹陷部設置在位于連接部的上方，所述旋轉體與本體上端結合后的外周能與殼體上端開口的內周相適配。

6.根據權利要求4或5任一所述的一種沖牙器，其特征在于，所述本體一旁側上方設置有第一通孔，所述旋轉體上設置有插接管，所述插接管與第一通孔配合連接，所述旋轉體能沿插接管的軸線相對本體轉動，所述旋轉體在插接管徑向上設置有第一出水孔，所述噴頭一端設置有第二進水孔，所述噴頭一端插接在第一出水孔內，所述噴頭另一端為高速出水口，所述插接管能連通高速出水口。

7.根據權利要求6所述的一種沖牙器，其特征在于，所述本體內設置有抽水機構，所述抽水機構的出水端與插接管配合連接，所述抽水機構的進水端連接有一進水管。

8.根據權利要求7所述的一種沖牙器，其特征在于，所述殼體內周壁上設置有凸起的卡接凸塊，所述本體上端設置有第一凸塊，所述本體縮回殼體內時，所述第一凸塊與卡接凸塊配合連接；所述本體下端設置有第二凸塊，所述本體伸出殼體時，所述第二凸塊與卡接凸塊配合連接。

技術總結
本技術公開了一種沖牙器，包括能相對移動的本體和殼體，所述本體下端能與殼體內周壁配合連接，所述本體一旁側設置有噴頭，所述噴頭能相對本體進行轉動，所述噴頭轉動后能與本體一同伸入到殼體內，該沖牙器不需要重復的裝拆噴頭，方便消費者的使用，同時提高使用壽命。

技術研發(fā)人員：林福運,陳錦林,廖李忠
受保護的技術使用者：廈門建霖健康家居股份有限公司
技術研發(fā)日：20240523
技術公布日：2025/4/28
