本技術涉及食品加工，具體是指一種帶有自動導料卸料的食品加工切段裝置。

背景技術：

1、食品加工行業中，在加工根類蔬菜例如土豆、山藥、蘿卜等時，目前傳統的切菜工具是菜刀和菜板，切菜方法采用手工切菜，效率低，費時費力，特別在大型就餐機構中，每天要切的菜是非常多的，不僅耗費人員勞力，效率不高，而且大量重復單一的切菜動作會使得工作人員切菜疲勞切出的菜品厚度不同，形狀也有所區別，同時，切菜過程比較無聊，大量重復的動作循壞容易使工作人員注意力不集中，誤傷切到自己的手指。而現有的傳統切菜機在切菜薄厚度調節、角度調節以及固定菜品方式上仍有不足，有待加強。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種帶有自動導料卸料的食品加工切段裝置，解決了上述的問題。

3、(二)技術方案

4、為實現上述所述目的，本實用新型提供如下技術方案：一種帶有自動導料卸料的食品加工切段裝置，包括底座，在底座的外端設置有輸送裝置，在輸送裝置的上端設置有切割組件，在底座的兩端固定安裝有固定板，在固定板的內側設置有限位組件，在固定板的前后兩端分別安裝有進料板以及出料板，在固定板的下端設置有支撐架，在固定板的下端中央設置有驅動裝置，其特征還在于：還包括：

5、輸送裝置，固定套接在底座的上端，用于對待切削物品進行持續輸送；

6、驅動裝置，固定安裝在支撐架的上端，用于對物品進行持續切削。

7、優選的，輸送裝置包括輥輪、旋轉電機一以及輸送履帶組成，在底座的前后兩端均開設有凹槽，在凹槽的內部固定安裝有輥輪，在底座前端輥輪的一端貫穿凹槽的內部延伸至固定板的外端設置有旋轉電機一，且在輥輪的外端活動套接有輸送履帶，在輸送履帶的底端與輥輪的外端緊密貼合。

8、優選的，所述固定板的上端均開設有凹槽，在凹槽的內部固定安裝有連接板，在固定板的外端均固定安裝有定位板。

9、優選的，所述切割組件包括刀片限位板、刀片以及螺桿組成，在刀片限位板的兩端均設置有插銷孔，在刀片限位板的前端開設有三個通孔，在刀片限位板的下端設置有凹槽，且在凹槽的內部活動插銷有刀片，且在刀片的外端開設有三個通孔，且通孔大小與刀片限位板通孔相同設置，且在通孔的內部有螺桿螺紋連接固定。

10、優選的，所述限位組件包括伸縮桿以及限位板組成，且在伸縮桿的末端固定安裝有連接板的內側，在伸縮桿的前端固定安裝有限位板，且兩端的限位板呈“八”字型設置在輸送履帶的正上方。

11、優選的，所述進料板以及出料板從上往下呈傾斜角度設置有在固定板的前端，且在進料板以及出料板的上端表面兩側均固定安裝有限位板。

12、優選的，所述支撐架為若干個橫桿與豎桿組成，且在固定板的下端四個方位均固定安裝有豎桿，且在豎桿的中央固定安裝有支撐板，在支撐板的底端固定安裝有豎桿，在豎桿的兩端由橫桿相固定連接，且在橫桿的上端設置有軸承套，且在軸承套的內部設置有離心組件。

13、優選的，所述離心組件包括轉動桿、離心盤、導向桿以及齒輪盤一組成，且轉動桿插銷至軸承套的內部，且在轉動桿的兩端均固定安裝有離心盤，且在離心盤的外端固定安裝有導向桿，且導向桿貫穿定位板的內部延伸至上端，在導向桿的頂端固定插銷至刀片限位板兩端的插銷孔內部，在轉動桿的中央固定安裝有齒輪盤一，且在齒輪盤一的兩端軍固定安裝有限位盤。

14、優選的，所述驅動裝置包括旋轉電機二、齒輪桿以及齒輪盤組成，在支撐板的上端固定安裝有旋轉電機二，在旋轉電機二的前端連接有齒輪桿，且在齒輪桿的前端設置有齒輪盤，在齒輪盤的兩端固定安裝有限位盤，在齒輪盤的外端活動套接有齒輪履帶，在齒輪履帶的另一端套接在齒輪盤一的外端。

15、(三)有益效果

16、與現有技術相比，本實用新型提供了一種帶有自動導料卸料的食品加工切段裝置，具備以下有益效果：

17、1.首先需要將食品放入進料板的上端，通過進料板設置的傾斜角度將食品滑向輸送履帶的上端，啟動旋轉電機一帶動輥輪進行轉動時輸送履帶跟隨轉動，通過輸送履帶持續輸送使食品緩慢前進，在食品前進的同時通過連接板兩端設置的伸縮桿帶動限位板對食品進行限位，防止食品凌亂散落，輸送履帶及限位板相互配合，無需人工參與，便可自動化完成食品的傳送操作，減少了人員的切割量。

18、2.當導向桿進行上下滑動時刀片限位板將跟隨運動帶動刀片對食品進行切割，且切割后的食品將被持續輸送至出料板的下端，通過刀片限位板與刀片設置的通孔插銷有螺桿固定，便于對刀片的更換，便于使用。

技術特征：

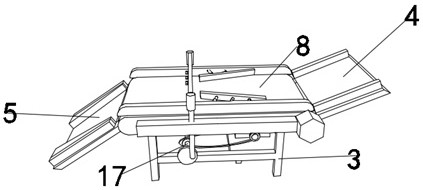

1.一種帶有自動導料卸料的食品加工切段裝置，包括底座(1)，在底座(1)的外端設置有輸送裝置，在輸送裝置的上端設置有切割組件，在底座(1)的兩端固定安裝有固定板(2)，在固定板(2)的內側設置有限位組件，在固定板(2)的前后兩端分別安裝有進料板(4)以及出料板(5)，在固定板(2)的下端設置有支撐架(3)，在固定板(2)的下端中央設置有驅動裝置，其特征還在于：還包括：

2.根據權利要求1所述的一種帶有自動導料卸料的食品加工切段裝置，其特征在于：輸送裝置包括輥輪(6)、旋轉電機一(7)以及輸送履帶(8)組成，在底座(1)的前后兩端均開設有凹槽，在凹槽的內部固定安裝有輥輪(6)，在底座(1)前端輥輪(6)的一端貫穿凹槽的內部延伸至固定板(2)的外端設置有旋轉電機一(7)，且在輥輪(6)的外端活動套接有輸送履帶(8)，在輸送履帶(8)的底端與輥輪(6)的外端緊密貼合。

3.根據權利要求2所述的一種帶有自動導料卸料的食品加工切段裝置，其特征在于：所述固定板(2)的上端均開設有凹槽，在凹槽的內部固定安裝有連接板(9)，在固定板(2)的外端均固定安裝有定位板(10)。

4.根據權利要求1所述的一種帶有自動導料卸料的食品加工切段裝置，其特征在于：所述切割組件包括刀片限位板(11)、刀片(12)以及螺桿(13)組成，在刀片限位板(11)的兩端均設置有插銷孔，在刀片限位板(11)的前端開設有三個通孔，在刀片限位板(11)的下端設置有凹槽，且在凹槽的內部活動插銷有刀片(12)，且在刀片(12)的外端開設有三個通孔，且通孔大小與刀片限位板(11)通孔相同設置，且在通孔的內部有螺桿(13)螺紋連接固定。

5.根據權利要求1所述的一種帶有自動導料卸料的食品加工切段裝置，其特征在于：所述限位組件包括伸縮桿(14)以及限位板(15)組成，且在伸縮桿(14)的末端固定安裝有連接板(9)的內側，在伸縮桿(14)的前端固定安裝有限位板(15)，且兩端的限位板(15)呈“八”字型設置在輸送履帶(8)的正上方。

6.根據權利要求1所述的一種帶有自動導料卸料的食品加工切段裝置，其特征在于：所述進料板(4)以及出料板(5)從上往下呈傾斜角度設置有在固定板(2)的前端，且在進料板(4)以及出料板(5)的上端表面兩側均固定安裝有限位板。

7.根據權利要求1所述的一種帶有自動導料卸料的食品加工切段裝置，其特征在于：所述支撐架(3)為若干個橫桿與豎桿組成，且在固定板(2)的下端四個方位均固定安裝有豎桿，且在豎桿的中央固定安裝有支撐板(16)，在支撐板(16)的底端固定安裝有豎桿，在豎桿的兩端由橫桿相固定連接，且在橫桿的上端設置有軸承套，且在軸承套的內部設置有離心組件(17)。

8.根據權利要求7所述的一種帶有自動導料卸料的食品加工切段裝置，其特征在于：所述離心組件(17)包括轉動桿(18)、離心盤(19)、導向桿(20)以及齒輪盤一(21)組成，且轉動桿(18)插銷至軸承套的內部，且在轉動桿(18)的兩端均固定安裝有離心盤(19)，且在離心盤(19)的外端固定安裝有導向桿(20)，且導向桿(20)貫穿定位板(10)的內部延伸至上端，在導向桿(20)的頂端固定插銷至刀片限位板(11)兩端的插銷孔內部，在轉動桿(18)的中央固定安裝有齒輪盤一(21)，且在齒輪盤一(21)的兩端軍固定安裝有限位盤。

9.根據權利要求1所述的一種帶有自動導料卸料的食品加工切段裝置，其特征在于：所述驅動裝置包括旋轉電機二(22)、齒輪桿(23)以及齒輪盤(24)組成，在支撐板(16)的上端固定安裝有旋轉電機二(22)，在旋轉電機二(22)的前端連接有齒輪桿(23)，且在齒輪桿(23)的前端設置有齒輪盤(24)，在齒輪盤(24)的兩端固定安裝有限位盤，在齒輪盤(24)的外端活動套接有齒輪履帶(25)，在齒輪履帶(25)的另一端套接在齒輪盤一(21)的外端。

技術總結
本技術公開了一種帶有自動導料卸料的食品加工切段裝置，包括底座，在底座的外端設置有輸送裝置，在輸送裝置的上端設置有切割組件，在底座的兩端固定安裝有固定板，在固定板的內側設置有限位組件，在固定板的前后兩端分別安裝有進料板以及出料板，在固定板的下端設置有支撐架，在固定板的下端中央設置有驅動裝置，還包括：輸送裝置，固定套接在底座的上端，用于對待切削物品進行持續輸送；驅動裝置，固定安裝在支撐架的上端，用于對物品進行持續切削，本設備通過輸送履帶持續輸送使食品緩慢前進，伸縮桿帶動限位板對食品進行限位，防止食品凌亂散落，輸送履帶及限位板相互配合，無需人工參與，可自動化完成食品傳送操作，減少了人員的切割量。

技術研發人員：蔣軍,王志華,武歡歡
受保護的技術使用者：河南億家紅調味食品有限公司
技術研發日：20240523
技術公布日：2025/4/28
