本技術涉及醫療器械，具體涉及一種用于牙科種植體穩定性測量儀。

背景技術：

1、牙科種植體的穩固度對于植牙成功與否是非常重要的因素。根據文獻,可以確定骨密度較好的區域植牙治療的成功率較高，iv類的牙槽骨于骨密度最低，種植失敗率較其它類的牙槽骨高。

2、臨床醫師在評估牙科種植體的穩固度是否合適進行上部結構的修復時，往往依賴經驗或者是參考文獻報告，而不論是以咬合的力量還是x線片為依據含有主觀判斷的因素且無法連續追蹤與測量。由于必須確定骨愈合與種植體達到良好的骨整合后才可開始制作種植體上部結構，因此帶有主觀判斷的安全時間點，可能使患者必須花費較多的等待時間，也可能使患者過早接受種植體上部結構修復造成種植體骨整合不完全或骨整合被破壞。所以在進行第二階段的修復之前，亟需要一適當方法來測量此時種植體的穩固度，以判斷種植體的骨整合是否完成。

3、目前新一代非侵入式的牙科種植體穩定度檢測裝置是以種植體與牙槽骨之間固持狀態的整體共振頻率(resonance?frequency)為依據利用測量種植在愈合過程中骨邊界變化所導致的共振頻率變化，作為牙科種植體與周圍骨質密合度判斷之參考依據。這樣的分析方法又稱為種植的共振頻率分析(resonance?frequency?analysis,rfa)是一種非侵人及非破壞性的振動學檢測方法。但是相關的設備體積大，穩定性差，不容易操作且便攜程度不高。

技術實現思路

1、為解決上述技術問題，本實用新型公開了一種用于牙科種植體穩定性測量儀。包括：相互連接的外殼和脈沖探頭，所述外殼內部設有電路板和顯示器，所述外殼外部設有能夠相對外殼轉動的支撐器，所述支撐器與外殼通過卡扣結構連接，所述卡扣結構能夠限制所述支撐器相對于所述外殼相對轉動；所述外殼背離設有支撐器的一面設有窗口，所述窗口用于展示所述顯示器的面板；所述顯示器、電路板和脈沖探頭電連接。

2、優選的，所述外殼包括上殼和下殼，所述上殼和下殼通過銜接裝置相互固定。

3、優選的，所述支撐器與銜接裝置通過卡扣結構連接，所述卡扣結構能夠限制銜接裝置與所述支撐器之間的相對轉動。

4、優選的，所述卡扣結構包括卡頭與卡座，所述卡頭包括卡頭本體和在卡頭本體凸起的卡舌，所述卡座包括可抵接卡頭本體的安裝壁和凹設于安裝壁的u型彈性結構。

5、優選的，其特征在于，所述卡頭設置于銜接裝置的一端，所述卡座設置于支撐器的一端；或所述卡頭設置于支撐器的一端，所述卡座設置于銜接裝置的一端。

6、優選的，所述u型彈性結構至少具有一個。

7、優選的，所述外殼內還設有內置電源，所述內置電源能夠給顯示器、電路板和脈沖探頭供電。

8、優選的，所述脈沖探頭背離外殼的端部相對于脈沖探頭的本體直行設置或彎曲設置。

9、優選的，所述外殼上還設置有彈性復位電源開關。

10、優選的，所述測量儀設有數據存儲模塊，能夠通過顯示器查閱測試數據。

11、優選的，所述顯示器為觸控顯示器。

12、本申請的一種用于牙科種植體穩定性測量儀，相對于現有技術，具有如下特點：

13、本申請用于牙科種植體穩定性測量儀采用rfa分析法，精確測量植入種植體的穩定性；其支撐器可調解顯示器的顯示角度，便于觀察數據。

14、通過在卡頭設置凸起的卡舌，與卡座設置的u型彈性結構相卡和，在調節顯示器相對于支撐架的角度時，也起到了固定角度的作用。

15、本申請的測量儀可設置成手掌大小，便于攜帶；選用觸控屏幕界面更加便于操作，顯示清晰更加直觀。

技術特征：

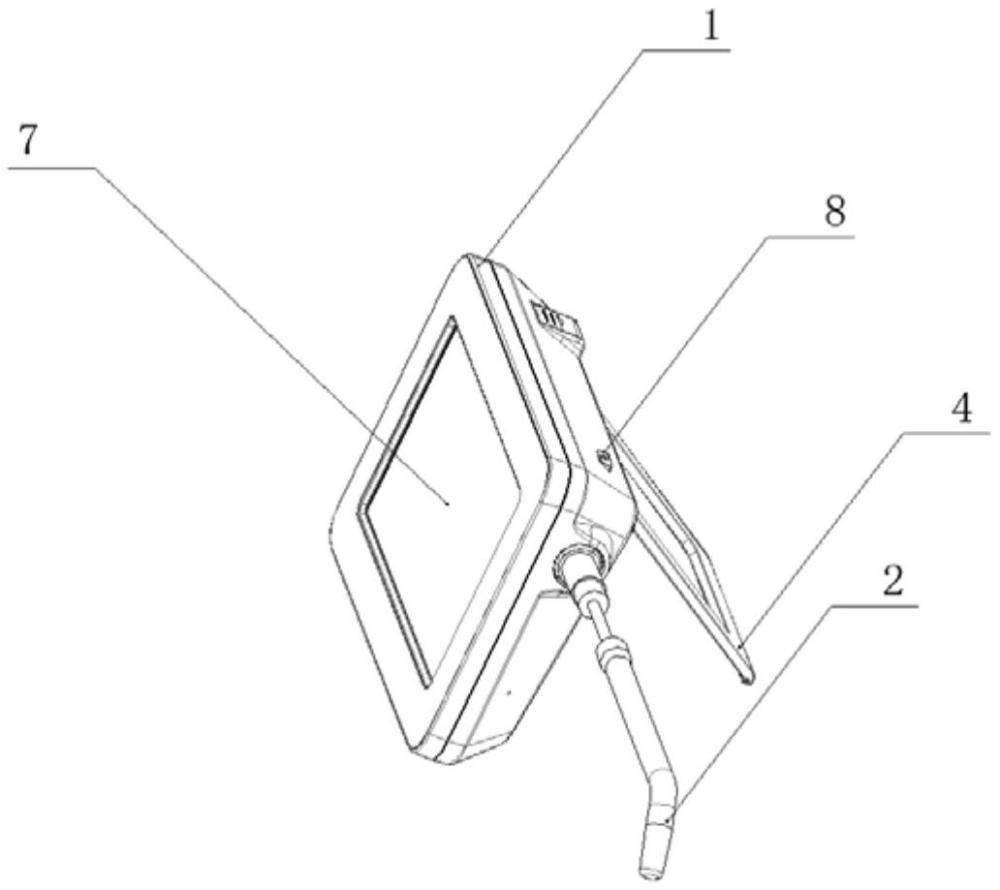

1.一種用于牙科種植體穩定性測量儀，其特征在于，它包括：相互連接的外殼(1)和脈沖探頭(2)，所述外殼(1)內部設有電路板(5)和顯示器(7)，所述外殼(1)外部設有能夠相對外殼轉動的支撐器(4)，所述支撐器(4)與外殼(1)通過卡扣結構連接；

2.根據權利要求1所述的一種用于牙科種植體穩定性測量儀，其特征在于，所述外殼(1)包括上殼和下殼，所述上殼和下殼通過銜接裝置(3)相互固定。

3.根據權利要求2所述的一種用于牙科種植體穩定性測量儀，其特征在于，所述支撐器(4)與銜接裝置(3)通過卡扣結構連接，所述卡扣結構能夠限制銜接裝置(3)與所述支撐器(4)之間的相對轉動。

4.根據權利要求3所述的一種用于牙科種植體穩定性測量儀，其特征在于，所述卡扣結構包括卡頭與卡座，所述卡頭包括卡頭本體和在卡頭本體凸起設置的卡舌，所述卡座包括可抵接卡頭本體的安裝壁和凹設于安裝壁的u型彈性結構。

5.根據權利要求4所述的一種用于牙科種植體穩定性測量儀，其特征在于，所述卡頭設置于銜接裝置(3)的一端，所述卡座設置于支撐器(4)的一端；或所述卡頭設置于支撐器(4)的一端，所述卡座設置于銜接裝置(3)的一端。

6.根據權利要求4所述的一種用于牙科種植體穩定性測量儀，其特征在于，所述u型彈性結構至少具有一個。

7.根據權利要求1所述的一種用于牙科種植體穩定性測量儀，其特征在于，所述外殼(1)內還設有內置電源(6)，所述內置電源(6)能夠給顯示器(7)、電路板(5)和脈沖探頭(2)供電。

8.根據權利要求1所述的一種用于牙科種植體穩定性測量儀，其特征在于，所述脈沖探頭(2)背離外殼(1)的端部相對于脈沖探頭(2)的本體直行設置或彎曲設置。

9.根據權利要求1所述的一種用于牙科種植體穩定性測量儀，其特征在于，所述外殼(1)上還設置有彈性復位電源開關。

10.根據權利要求1所述的一種用于牙科種植體穩定性測量儀，其特征在于，所述測量儀設有數據存儲模塊，能夠通過顯示器(7)查閱測試數據。

技術總結
本技術涉及一種用于牙科種植體穩定性測量儀，包括相互連接的外殼和脈沖探頭，外殼內部設有電路板和顯示器，外殼外部設有能夠相對外殼轉動的支撐器，支撐器與外殼通過卡扣結構連接，使得支撐器能夠相對外殼轉動；外殼背離設有支撐器的一面設有窗口，窗口用于展示所述顯示器的面板。顯示器、電路板和脈沖探頭電連接。通過調節并固定支撐器的支撐角度，進而調節顯示器的顯示角度，便于用戶放置本申請的測量儀并觀察數據。

技術研發人員：陳程曙,劉元剛,付友,王丹璇,蔡小平
受保護的技術使用者：百齒泰（廈門）醫療科技有限公司
技術研發日：20240606
技術公布日：2025/4/28
