本技術涉及體脂秤領域，特別涉及一種具有新型面板出光結構的體脂秤。

背景技術：

1、體脂秤的顯示屏一般是led方案，為成本考慮通常采用單色燈來顯示段碼屏幕，用戶在實際使用中，雖然可以得到具體的身體參數，但相對自己上一次的數據是上升還是下降往往記不清；通常會在秤類產品上增加一些多色發光燈，通過光的顏色變化告知給用戶相應的變化趨勢，同時也可以通過pwm芯片調節控制燈的顏色以及亮閉時間狀態，使產品更加多彩炫麗。

2、而現有的的體脂秤通常是將多色燈直接放入顯示框，這種方案的產品中，玻璃的印刷效果只能是白色的，或者是局部顯示區域做成半透明效果，顯示出來的燈光效果也只是一個光點，只起到了提示的功能，并不能將炫麗的光效完全展示出來；因此，急需一種具有新型面板出光結構的體脂秤來解決上述問題。

技術實現思路

1、本實用新型旨在至少解決現有技術中存在的技術問題之一。為此，本實用新型提出一種具有新型面板出光結構的體脂秤。

2、本實用新型的一種實施例解決其技術問題所采用的技術方案是：一種具有新型面板出光結構的體脂秤，包括主體、透光面板、覆蓋件以及發光部；

3、透光面板設置在主體的上端面且其上設置有通孔；

4、覆蓋件設置在透光面板的上端面且覆蓋通孔；

5、發光部設置在通孔內且與主體電連接；

6、主體可控制發光部在通孔內發光且經透光面板的反射和/或折射后，于覆蓋件的至少部分邊沿產生光圈。

7、作為本實用新型的優選實施例之一，透光面板設置為鋼化玻璃面板，覆蓋件設置為通過穿設于通孔內的連接線與主體電連接的電極片，電極片用于檢測人體阻抗。

8、作為本實用新型的優選實施例之一，電極片粘接于鋼化玻璃面板的上端面。

9、作為本實用新型的優選實施例之一，透光面板設置為i?to導電玻璃面板，i?to導電玻璃面板的上端面設置有若干個通過穿設于通孔內的連接線與主體電連接的導電區域，導電區域用于檢測人體阻抗，覆蓋件設置為裝飾蓋。

10、作為本實用新型的優選實施例之一，透光面板的上端面設置有位于覆蓋件周側的反光層。

11、作為本實用新型的優選實施例之一，反光層設置為反光涂層。

12、作為本實用新型的優選實施例之一，反光層設置為反光條。

13、本實用新型的有益效果：一種具有新型面板出光結構的體脂秤，包括主體、透光面板、覆蓋件以及發光部；透光面板設置在主體的上端面且其上設置有通孔；覆蓋件設置在透光面板的上端面且覆蓋通孔；發光部設置在通孔內且與主體電連接；主體可控制發光部在通孔內發光且經透光面板的反射和/或折射后，于覆蓋件的至少部分邊沿產生光圈；通過上述結構在覆蓋件的周側產生柔和的光暈，同時也不受透光面板表面的印刷顏色影響，還能夠在與體脂秤的測量參數關聯在一起后用來表征不同的狀態，具有非常好的實用性。

技術特征：

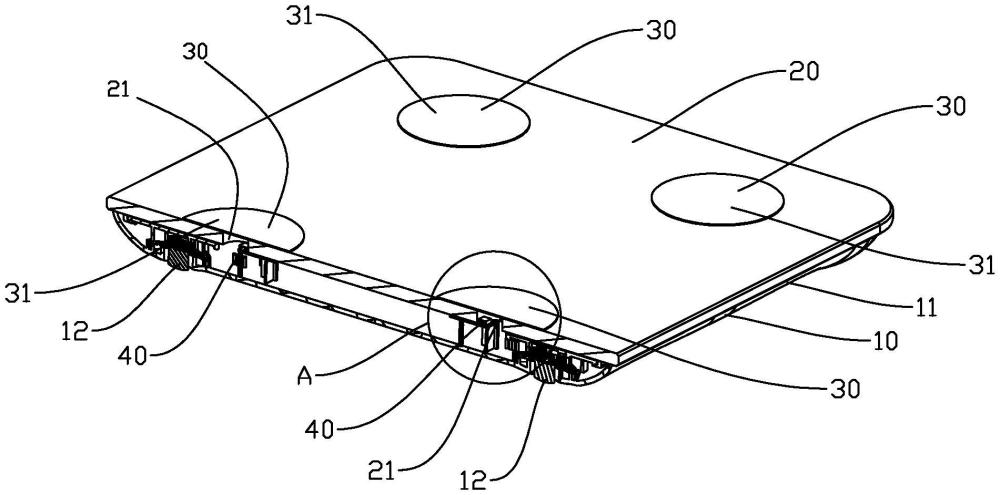

1.一種具有新型面板出光結構的體脂秤，其特征在于：包括主體(10)、透光面板(20)、覆蓋件(30)以及發光部(40)；

2.根據權利要求1所述的一種具有新型面板出光結構的體脂秤，其特征在于：所述透光面板(20)設置為鋼化玻璃面板，所述覆蓋件(30)設置為通過穿設于所述通孔(21)內的連接線與所述主體(10)電連接的電極片(31)，所述電極片(31)用于檢測人體阻抗。

3.根據權利要求2所述的一種具有新型面板出光結構的體脂秤，其特征在于：所述電極片(31)粘接于所述鋼化玻璃面板的上端面。

4.根據權利要求1所述的一種具有新型面板出光結構的體脂秤，其特征在于：所述透光面板(20)設置為i?to導電玻璃面板，所述i?to導電玻璃面板的上端面設置有若干個通過穿設于所述通孔(21)內的連接線與所述主體(10)電連接的導電區域(22)，所述導電區域(22)用于檢測人體阻抗，所述覆蓋件(30)設置為裝飾蓋(32)。

5.根據權利要求1所述的一種具有新型面板出光結構的體脂秤，其特征在于：所述透光面板(20)的上端面設置有位于所述覆蓋件(30)周側的反光層(50)。

6.根據權利要求5所述的一種具有新型面板出光結構的體脂秤，其特征在于：所述反光層(50)設置為反光涂層。

7.根據權利要求5所述的一種具有新型面板出光結構的體脂秤，其特征在于：所述反光層(50)設置為反光條。

技術總結
本技術公開了一種具有新型面板出光結構的體脂秤，包括主體、透光面板、覆蓋件以及發光部；透光面板設置在主體的上端面且其上設置有通孔；覆蓋件設置在透光面板的上端面且覆蓋通孔；發光部設置在通孔內且與主體電連接；主體可控制發光部在通孔內發光且經透光面板的反射和/或折射后，于覆蓋件的至少部分邊沿產生光圈；通過上述結構在覆蓋件的周側產生柔和的光暈，同時也不受透光面板表面的印刷顏色影響，還能夠在與體脂秤的測量參數關聯在一起后用來表征不同的狀態，具有非常好的實用性。
