本技術涉及髖關節術后可調式外展架領域，具體涉及一種用于髖關節術后患者的可調式外展架。

背景技術：

1、髖關節由股骨頭與髖臼構成，屬球窩關節，是典型的杵臼關節，一些患者由于髖關節受損嚴重，需要通過手術對髖關節進行治療，術后通常會使用外展架進行康復訓練，髖關節術后外展架是一種醫用外固定支具，主要用于改善髖關節的穩定性和功能，減輕疼痛，并促進髖關節的康復，外展架的主要功能是通過給予髖關節一定的外展力量，穩定髖關節，并增加髖關節的支持力。這樣可以減少髖關節的運動幅度，防止過度活動，進一步防止損傷，而現有的可調式外展架一般由塑料固定板、魔術貼綁帶以及內襯等部件組成，魔術貼綁帶可根據使用者的體型調整捆綁的尺寸和松緊帶，在實際使用中，受環境溫度，和長時間穿戴的因素影響，且受捆綁的影響，空氣流通效率低，軀干位置處的溫度較高，易出現悶熱的現象，嚴重會導致皮膚出現汗疹、熱疹、粟粒疹等現象，使患者皮膚產生不適。

2、因此，發明一種用于髖關節術后患者的可調式外展架來解決上述問題很有必要。

技術實現思路

1、本實用新型的目的是提供一種用于髖關節術后患者的可調式外展架，以解決現有技術中的問題。

2、為了實現上述目的，本實用新型提供如下技術方案：一種用于髖關節術后患者的可調式外展架，包括第一護板，所述第一護板的前端安裝有第一魔術貼綁帶，所述第一護板的內側安裝有第一海綿內襯，所述第一護板的兩側均設置有透氣孔，所述第一護板的外側位于透氣孔的位置安裝有散熱盒，所述散熱盒的內部安裝有散熱風扇，所述散熱盒的外側設置有排氣口，所述第一護板的后端安裝有控制箱，且控制箱的兩側均安裝有支撐桿，所述支撐桿的末端安裝有連接軸座。

3、優選的，所述散熱風扇通過導線與控制箱之間形成電性連接，所述控制箱的內部安裝有電池模塊和控制開關模塊。

4、優選的，所述透氣孔設置有若干組，且透氣孔在第一護板上呈均勻分布。

5、優選的，所述控制箱的頂端安裝有支撐板，所述支撐板的側面外形呈“s”形。

6、優選的，所述支撐板頂端的一側安裝有第二護板，且第二護板的前端安裝有第二魔術貼綁帶，所述第二護板的內側壁安裝有第二海綿內襯。

7、優選的，所述連接軸座的底端安裝有安裝板，且安裝板的內側設置有固定板，所述固定板的內側安裝有第三護板，且第三護板的外側安裝有第三魔術貼綁帶。

8、優選的，所述安裝板的內部設置有滑槽，所述固定板的內部鑲嵌有兩組定位栓，且定位栓貫穿于滑槽的內部，所述定位栓的外側安裝有定位螺帽。

9、在上述技術方案中，本實用新型提供的技術效果和優點：

10、1、通過設置有散熱盒、排氣口、控制箱、散熱風扇以及透氣孔，實現了對軀干的散熱透氣，控制箱內部的電池模塊能夠為散熱風扇提供電力，且控制箱內部的控制開關模塊能夠控制散熱風扇進行運作，散熱風扇高速旋轉，會產生氣流，將散熱盒內部的空氣從排氣口中向外排出，散熱盒的內部呈負壓狀態，會通過透氣孔吸入第一護板內側的氣體，將內側的氣體向外排出，加速軀干部位的空氣流動，對軀干進行散熱，避免軀干部位持續處于高溫狀態，從而使可調式外展架具有通風透氣功能；

11、2、通過第二護板、第二魔術貼綁帶、支撐板以及第二海綿內襯，實現了對脊椎的附著支撐，第二護板能夠環抱住腰部區域，配合第二魔術貼綁帶對腰部軀干進行捆綁，且支撐板與控制箱形成固定連接，能夠對腰部進行支撐，同時支撐板側面外形呈“s”形，由塑料材質制成，形成良好的韌性和彈性，降低了僵硬感，能夠很好的貼合腰部的活動，從而使可調式外展架具有腰部支撐功能；

12、3、通過安裝板、滑槽、固定板、定位螺帽以及定位栓，實現了對腿部長度的延伸，安裝板與固定板疊合在一起，配合滑槽與定位栓的連接，固定板能夠順著滑槽的方向進行直線移動，且定位螺帽與定位栓的螺紋連接，能夠對安裝板形成夾持力，對固定板的位置進行鎖定，便于將第三護板向下延伸，以適應不同的使用需求，從而使可調式外展架具有腿部延展功能。

技術特征：

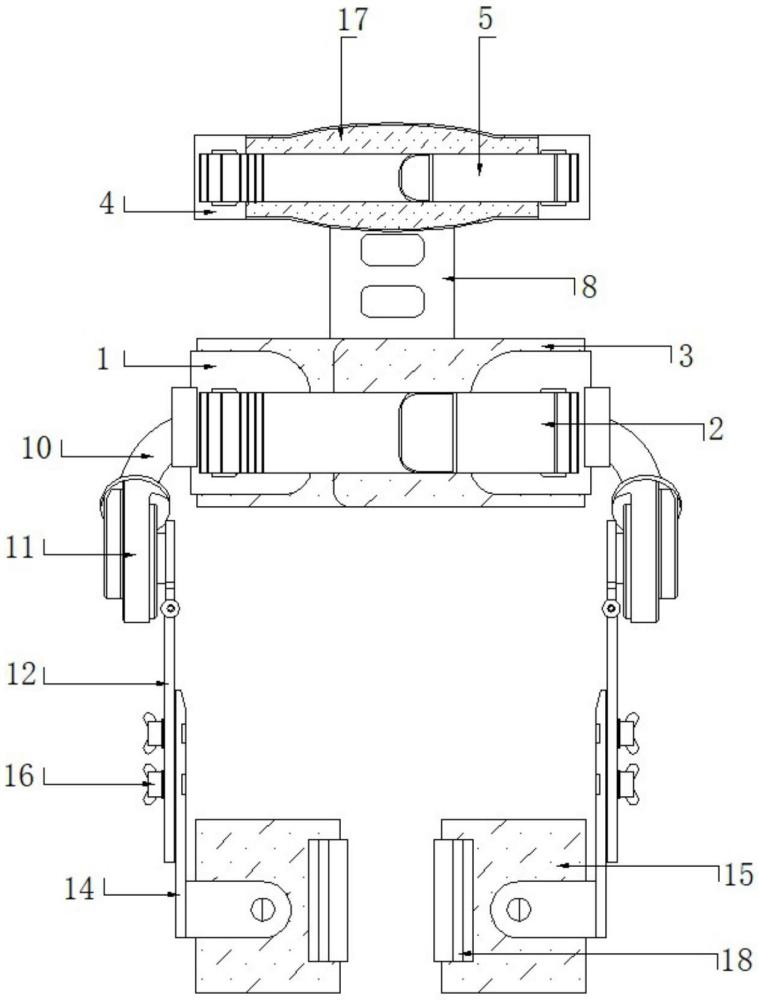

1.一種用于髖關節術后患者的可調式外展架，包括第一護板(1)，其特征在于：所述第一護板(1)的前端安裝有第一魔術貼綁帶(2)，所述第一護板(1)的內側安裝有第一海綿內襯(3)，所述第一護板(1)的兩側均設置有透氣孔(20)，所述第一護板(1)的外側位于透氣孔(20)的位置安裝有散熱盒(6)，所述散熱盒(6)的內部安裝有散熱風扇(19)，所述散熱盒(6)的外側設置有排氣口(7)，所述第一護板(1)的后端安裝有控制箱(9)，且控制箱(9)的兩側均安裝有支撐桿(10)，所述支撐桿(10)的末端安裝有連接軸座(11)。

2.根據權利要求1所述的可調式外展架，其特征在于：所述散熱風扇(19)通過導線與控制箱(9)之間形成電性連接，所述控制箱(9)的內部安裝有電池模塊和控制開關模塊。

3.根據權利要求1所述的可調式外展架，其特征在于：所述透氣孔(20)設置有若干組，且透氣孔(20)在第一護板(1)上呈均勻分布。

4.根據權利要求1所述的可調式外展架，其特征在于：所述控制箱(9)的頂端安裝有支撐板(8)，所述支撐板(8)的側面外形呈“s”形。

5.根據權利要求4所述的可調式外展架，其特征在于：所述支撐板(8)頂端的一側安裝有第二護板(4)，且第二護板(4)的前端安裝有第二魔術貼綁帶(5)，所述第二護板(4)的內側壁安裝有第二海綿內襯(17)。

6.根據權利要求1所述的一種用于髖關節術后患者的可調式外展架，其特征在于：所述連接軸座(11)的底端安裝有安裝板(12)，且安裝板(12)的內側設置有固定板(14)，所述固定板(14)的內側安裝有第三護板(15)，且第三護板(15)的外側安裝有第三魔術貼綁帶(18)。

7.根據權利要求6所述的可調式外展架，其特征在于：所述安裝板(12)的內部設置有滑槽(13)，所述固定板(14)的內部鑲嵌有兩組定位栓(21)，且定位栓(21)貫穿于滑槽(13)的內部，所述定位栓(21)的外側安裝有定位螺帽(16)。

技術總結
本技術涉及髖關節術后可調式外展架領域，具體涉及一種用于髖關節術后患者的可調式外展架，包括第一護板，所述第一護板的前端安裝有第一魔術貼綁帶。本技術通過設置有散熱盒、排氣口、控制箱、散熱風扇以及透氣孔，實現了對軀干的散熱透氣，控制箱內部的電池模塊能夠為散熱風扇提供電力，且控制箱內部的控制開關模塊能夠控制散熱風扇進行運作，散熱風扇高速旋轉，會產生氣流，將散熱盒內部的空氣從排氣口中向外排出，散熱盒的內部呈負壓狀態，會通過透氣孔吸入第一護板內側的氣體，將內側的氣體向外排出，加速軀干部位的空氣流動，對軀干進行散熱，避免軀干部位持續處于高溫狀態，從而使可調式外展架具有通風透氣功能。

技術研發人員：杜志雄,李永亮,王娜
受保護的技術使用者：北京惠順康醫療器械有限公司
技術研發日：20240607
技術公布日：2025/4/28
