本技術涉及建筑，特別涉及一種建筑用攪拌裝置。

背景技術：

1、水泥和沙，是常見的建筑材料，在建筑施工過程中，往往需要對建筑材料進行混合攪拌，故而攪拌裝置便成為了建筑工程中最常用的機械設備之一。

2、在公告號為cn205704692u的中國實用新型中，公開了一種新型建筑用攪拌裝置，包括支架、筒體和筒蓋，筒蓋上設有電機和減速機，減速機的輸出軸端連接有轉軸，轉軸底部分別設有左、右側底部攪拌桿，左側底部攪拌桿的左端和右側底部攪拌桿的右端分別設有萬向滾珠，轉軸上還從上至下分布有多對攪拌葉片，攪拌葉片上開設有多個葉片孔，筒蓋左右兩側分別開設有進料口和進水口，筒體右側底部設有出料口，筒體右側上部設有儲水箱，儲水箱通過進水管道與進水口連通，進水管道上設有水泵，轉軸中部套設有加強軸承，加強軸承的外圈通過加強桿與筒體內側壁固定連接。

3、目前市面上的建筑用攪拌裝置，在對建筑材料進行攪拌后，往往殘留部分建筑材料在攪拌裝置上，缺乏相關的清理裝置，造成浪費的情況，影響后續攪拌裝置的使用，同時攪拌裝置的攪拌機構大多缺乏移動功能，在對攪拌裝置進行清理時造成阻礙。

技術實現思路

1、本實用新型提供一種建筑用攪拌裝置，旨在解決現有的建筑用攪拌裝置，在對建筑材料進行攪拌后，往往殘留部分建筑材料在攪拌裝置上，缺乏相關的清理裝置，造成浪費的情況，影響后續攪拌裝置的使用，同時攪拌裝置的攪拌機構大多缺乏移動功能，在對攪拌裝置進行清理時造成阻礙的問題。

2、本實用新型是這樣實現的，一種建筑用攪拌裝置，包括底座，所述底座的頂部固定連接有升降組件，所述底座的頂部固定連接有攪拌桶，所述升降組件的前側固定連接有攪拌組件，所述攪拌桶的頂部設置有刮壁機構；

3、所述刮壁機構包括刮片、傳動組件和刮壁螺桿，所述刮片活動連接在攪拌桶的內部，所述傳動組件固定連接在攪拌桶的頂部，所述刮壁螺桿固定連接在傳動組件的底部并與刮片螺紋連接。

4、為了達到控制攪拌組件移動的效果，作為本實用新型的一種建筑用攪拌裝置優選的，所述升降組件包括限位板、升降螺桿和活動塊，所述限位板固定連接在底座的頂部，所述升降螺桿轉動連接在限位板相對的一側之間，所述活動塊螺紋連接在升降螺桿的表面。

5、為了達到攪拌建筑材料的效果，作為本實用新型的一種建筑用攪拌裝置優選的，所述攪拌組件包括支撐塊、轉動桿和攪拌片，所述支撐塊固定連接在活動塊的前側，所述轉動桿轉動連接在支撐塊的底部，所述攪拌片固定連接在轉動桿的表面。

6、為了達到帶動刮壁螺桿轉動的效果，作為本實用新型的一種建筑用攪拌裝置優選的，所述傳動組件包括支撐柱、傳動電機和傳動帶，所述支撐柱固定連接在攪拌桶的頂部，所述傳動電機固定連接在支撐柱的前側，所述傳動帶固定連接在傳動電機的輸出端，所述傳動帶靠近刮壁螺桿的一側與刮壁螺桿固定連接。

7、為了達到限制活動塊移動范圍的效果，作為本實用新型的一種建筑用攪拌裝置優選的，所述限位板相對的一側之間固定連接有滑桿，所述活動塊滑動連接在滑桿的表面，所述限位板的頂部固定連接有升降電機，所述升降電機的輸出端貫穿限位板并與升降螺桿固定連接。

8、為了達到均勻攪拌建筑材料的效果，作為本實用新型的一種建筑用攪拌裝置優選的，所述攪拌片的數量為兩個且均勻分布在轉動桿的表面，兩個攪拌片分別為相反傾斜設置。

9、為了達到避免雜質影響傳動組件的效果，作為本實用新型的一種建筑用攪拌裝置優選的，所述支撐柱的頂部固定連接有防護殼，所述傳動電機和傳動帶均轉動連接在防護殼的內部。

10、為了達到便于出料的效果，作為本實用新型的一種建筑用攪拌裝置優選的，所述攪拌桶的表面連通有出料閥。

11、與現有技術相比，本實用新型的有益效果是：

12、該建筑用攪拌裝置，首先通過底座固定升降組件，然后通過升降組件固定攪拌組件，并達到控制攪拌組件移動的效果，然后通過底座固定攪拌桶的工作位置，并通過攪拌桶容納建筑材料，并通過攪拌組件與攪拌桶互相配合，將建筑材料進行攪拌，最后通過攪拌桶固定刮壁組件的工作位置，并通過刮壁機構將殘留在攪拌桶內部的建筑材料刮除，避免浪費的同時便于后續對攪拌桶進行清洗，通過刮片實現清理攪拌桶內壁，然后通過傳動組件固定刮壁螺桿的工作位置，并實現刮壁螺桿的轉動效果，最后通過刮壁螺桿與刮片螺紋連接從而帶動刮片移動。

技術特征：

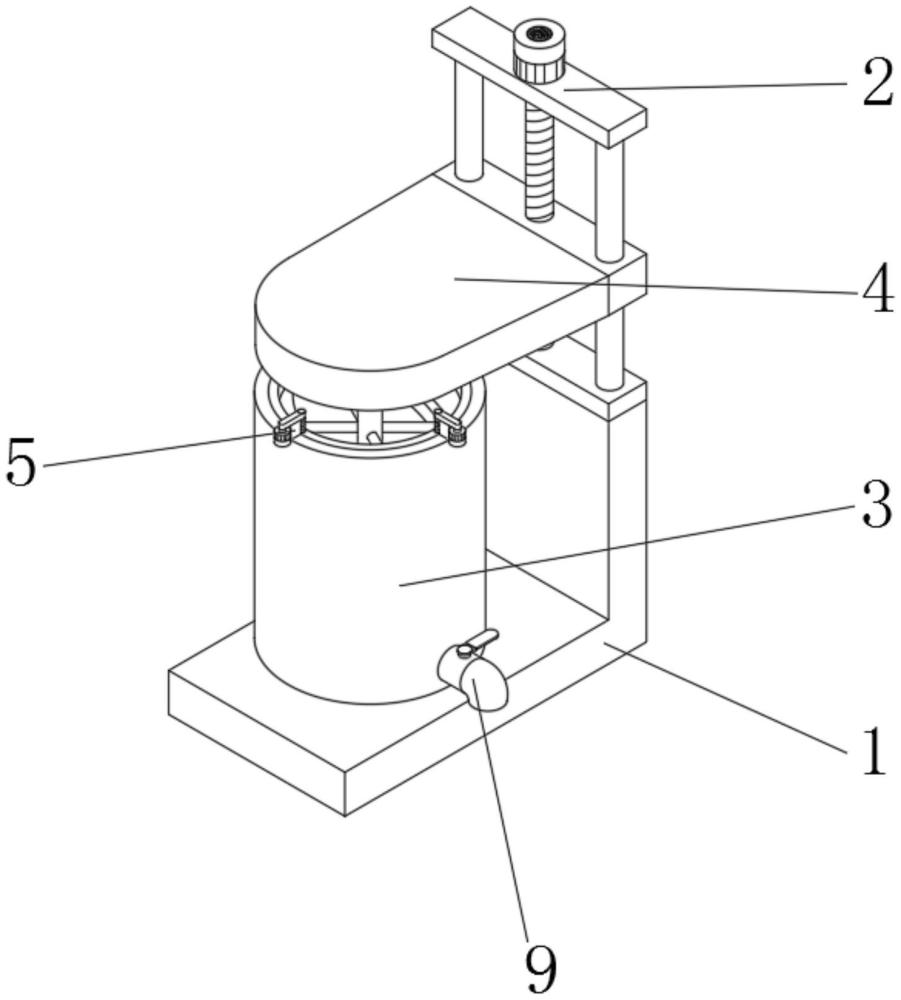

1.一種建筑用攪拌裝置，包括底座(1)，其特征在于：所述底座(1)的頂部固定連接有升降組件(2)，所述底座(1)的頂部固定連接有攪拌桶(3)，所述升降組件(2)的前側固定連接有攪拌組件(4)，所述攪拌桶(3)的頂部設置有刮壁機構(5)；

2.根據權利要求1所述的一種建筑用攪拌裝置，其特征在于：所述升降組件(2)包括限位板(201)、升降螺桿(202)和活動塊(203)，所述限位板(201)固定連接在底座(1)的頂部，所述升降螺桿(202)轉動連接在限位板(201)相對的一側之間，所述活動塊(203)螺紋連接在升降螺桿(202)的表面。

3.根據權利要求2所述的一種建筑用攪拌裝置，其特征在于：所述攪拌組件(4)包括支撐塊(401)、轉動桿(402)和攪拌片(403)，所述支撐塊(401)固定連接在活動塊(203)的前側，所述轉動桿(402)轉動連接在支撐塊(401)的底部，所述攪拌片(403)固定連接在轉動桿(402)的表面。

4.根據權利要求1所述的一種建筑用攪拌裝置，其特征在于：所述傳動組件(502)包括支撐柱(5021)、傳動電機(5022)和傳動帶(5023)，所述支撐柱(5021)固定連接在攪拌桶(3)的頂部，所述傳動電機(5022)固定連接在支撐柱(5021)的前側，所述傳動帶(5023)固定連接在傳動電機(5022)的輸出端，所述傳動帶(5023)靠近刮壁螺桿(503)的一側與刮壁螺桿(503)固定連接。

5.根據權利要求2所述的一種建筑用攪拌裝置，其特征在于：所述限位板(201)相對的一側之間固定連接有滑桿(6)，所述活動塊(203)滑動連接在滑桿(6)的表面，所述限位板(201)的頂部固定連接有升降電機(7)，所述升降電機(7)的輸出端貫穿限位板(201)并與升降螺桿(202)固定連接。

6.根據權利要求3所述的一種建筑用攪拌裝置，其特征在于：所述攪拌片(403)的數量為兩個且均勻分布在轉動桿(402)的表面，兩個攪拌片(403)分別為相反傾斜設置。

7.根據權利要求4所述的一種建筑用攪拌裝置，其特征在于：所述支撐柱(5021)的頂部固定連接有防護殼(8)，所述傳動電機(5022)和傳動帶(5023)均轉動連接在防護殼(8)的內部。

8.根據權利要求1所述的一種建筑用攪拌裝置，其特征在于：所述攪拌桶(3)的表面連通有出料閥(9)。

技術總結
本技術公開了一種建筑用攪拌裝置，屬于建筑技術領域，其技術方案要點包括底座，底座的頂部固定連接有升降組件，首先通過底座固定升降組件，然后通過升降組件固定攪拌組件，并達到控制攪拌組件移動的效果，然后通過底座固定攪拌桶的工作位置，并通過攪拌桶容納建筑材料，并通過攪拌組件與攪拌桶互相配合，將建筑材料進行攪拌，最后通過攪拌桶固定刮壁組件的工作位置，并通過刮壁機構將殘留在攪拌桶內部的建筑材料刮除，避免浪費的同時便于后續對攪拌桶進行清洗，通過刮片實現清理攪拌桶內壁，然后通過傳動組件固定刮壁螺桿的工作位置，并實現刮壁螺桿的轉動效果，最后通過刮壁螺桿與刮片螺紋連接從而帶動刮片移動。

技術研發人員：任現瑞
受保護的技術使用者：山東滕瑞建筑有限公司
技術研發日：20240606
技術公布日：2025/4/28
