本技術涉及醫療器械，特別涉及一種定時尿液收集和保存裝置。

背景技術：

1、24小時尿液或4小時定時尿液收集后進行檢驗是為臨床提供診斷依據的必要手段，主要的應用人群還是年老體弱者居多，這些裝置可以幫助人們更方便地收集尿液，避免了傳統的尿液收集方式可能帶來的不便和衛生問題，現有的方法多是采用開放容器收集后加蓋保存，儲存的尿液因為時間長，每次收集后還要混勻，導致味道難聞，最后還得計量并收集一定的量送到醫院檢驗，整個過程操作繁瑣，而且長時間與空氣接觸易造成樣本污染，導致檢測結果不準確。

技術實現思路

1、本實用新型的目的是提供一種定時尿液收集和保存裝置，解決現有技術中存在的技術問題，實現了使用方便、密封性好的技術效果。

2、為了達到上述實用新型目的，本實用新型采用的技術方案為：

3、一種定時尿液收集和保存裝置包括：尿液收集器和儲存裝置，為可適應不同尺寸的馬桶，將所述尿液收集器設計為可伸縮結構，所述尿液收集器前部外凸，對尿液進行采集時，外凸的設計可防止尿液濺射，其底部設有控制閥門，為方便裝置進行展開，在所述尿液收集器底部兩側設有展開件，所述展開件兩側設有搭接件，為了在采集尿液過程中，給大便留出空間，在所述兩側展開件相對側形成預留空間，所述儲存裝置底部設有通氣口和連接口，其底部一側設有外接口。

4、進一步的，所述儲存裝置頂部設有密封蓋，為方便將儲存裝置打開，在所述密封蓋通過連接件與所述儲存裝置鉸接，所述通氣口和連接口均貫穿所述密封蓋，且延伸至所述儲存裝置內部。

5、進一步的，所述通氣口內部設有活性炭芯，所述活性炭芯的設置可在尿液流入密閉裝置時排出氣體，同時減少設備在儲尿過程中產生的刺激性氣味，為方便排氣且不影響儲存裝置內部的密封效果，在通氣口頂部為裂口硅膠進行封口。

6、進一步的，所述儲存裝置一側設有刻度標識，該區域做可透視化處理，其另一側設有把手，為方便對儲存裝置進行搖晃使得內部尿液可以充分混合均勻，在所述儲存裝置底部一側設有弧形部。

7、進一步的，為了防止尖刺對人體造成傷害，在所述把手下端設有防護罩，所述防護罩內部中空。

8、進一步的，所述外接口連接軟管，為控制軟管內部液體流速，在所述軟管外部設有滾輪控制閥，為方便刺入封閉式尿液采集管采集適量尿液后送檢，降低尿液污染風險，在所述軟管前端設有穿刺針，與所述防護罩插接。

9、與現有技術相比，本實用新型具有以下有益效果：

10、本實用新型通過可伸縮的尿液收集器，在對尿液進行收集過程中，充分考慮了老人和孕婦等體弱者采集尿液過程中的不便，設計了可置于馬桶上的尿液收集器，通過外凸設計減少了尿液濺射的污染，并且解決了小便的同時排泄大便的不便；通過儲存裝置、控制閥門和活性炭芯的設置，在對尿液的儲存過程中，密封蓋和活性炭芯的設置，可有效減少尿液濺出污染的可能，減少刺激氣味的蔓延，使得密封性更好，同時弧形部和把手的設置，使得使用者更方便對儲存裝置內部的尿液進行混勻，穿刺針的設計可以更方便地將尿液收集入封閉采樣管，減少了污染可能并且可以標準化操作，方便后續臨床實驗室操作，側面可透視的刻度設置可方便地讀取尿液容積，可拆卸封閉蓋的設計可以保證儲存裝置清洗晾干后重復使用，節約環保，與傳統的定時尿液收集和保持裝置相比，本實用具有使用方便、密封性好、衛生環保的有益效果。

技術特征：

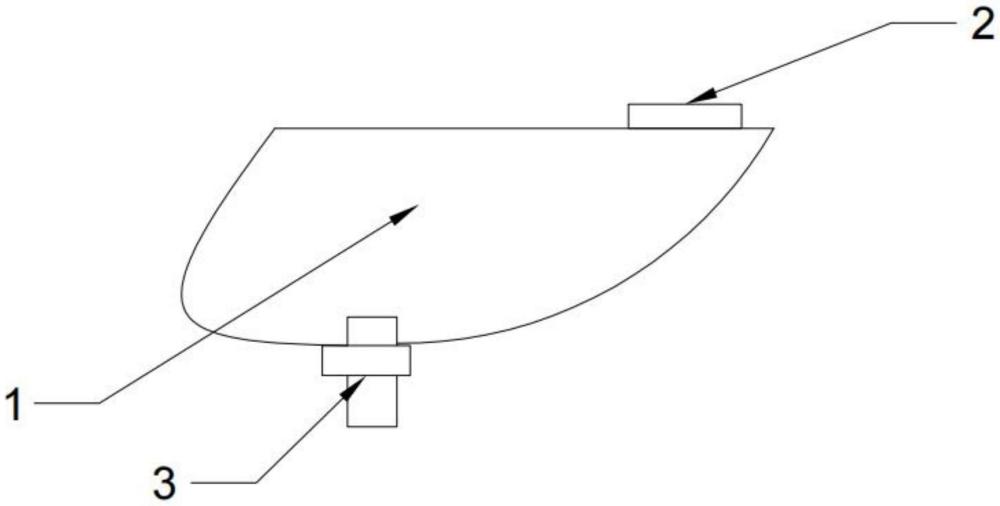

1.一種定時尿液收集和保存裝置，其特征在于：包括：尿液收集器(1)和儲存裝置(6)，所述尿液收集器(1)為可伸縮結構，前部中空外凸，其底部設有控制閥門(3)，所述尿液收集器(1)底部兩側設有展開件(4)，所述展開件(4)兩側設有搭接件(2)，兩側所述展開件(4)相對側形成預留空間(5)，所述儲存裝置(6)頂部設有通氣口(16)和連接口(18)，其底部一側設有外接口(13)。

2.根據權利要求1所述的定時尿液收集和保存裝置，其特征在于：所述儲存裝置(6)頂部設有密封蓋(10)，所述密封蓋(10)通過連接件(9)與所述儲存裝置(6)鉸接，所述通氣口(16)和連接口(18)均貫穿所述密封蓋(10)，且延伸至所述儲存裝置(6)內部。

3.根據權利要求1或2所述的定時尿液收集和保存裝置，其特征在于：所述通氣口(16)內部設有活性炭芯(17)，且頂部為裂口硅膠進行封口。

4.根據權利要求1或2所述的定時尿液收集和保存裝置，其特征在于：所述儲存裝置(6)一側設有刻度標識(8)，其另一側設有把手(11)，所述儲存裝置(6)底部一側設有弧形部(7)。

5.根據權利要求4所述的定時尿液收集和保存裝置，其特征在于：所述把手(11)下端設有防護罩(12)，所述防護罩(12)內部中空。

6.根據權利要求5所述的定時尿液收集和保存裝置，其特征在于：所述外接口(13)連接軟管(14)，所述軟管(14)外部設有滾輪控制閥(15)，所述軟管(14)前端設有穿刺針，與所述防護罩(12)插接。

技術總結
本技術提供的一種定時尿液收集和保存裝置，涉及醫療器械技術領域，包括：尿液收集器和儲存裝置，所述尿液收集器為可伸縮結構，前部中空外凸，其底部設有控制閥門，所述尿液收集器底部兩側設有展開件，所述展開件兩側設有搭接件，兩側所述展開件相對側形成預留空間，所述儲存裝置頂部設有通氣口和連接口，其底部一側設有外接口。本技術優點使用方便、密封性好、衛生環保。

技術研發人員：尹向飛
受保護的技術使用者：廈門醫學院附屬第二醫院
技術研發日：20240612
技術公布日：2025/4/28
