本技術涉及醫療器械領域，特別是涉及一種手動腔鏡吻合器的回復組件。

背景技術：

1、腔鏡手術是使用現代影像技術和高科技手術器械裝備，在胸/腹壁套管或微小切口下完成胸/腹內復雜手術的微創外科技術。手動腔鏡吻合器包括擊發機構、復位機構，復位機構包含有回復鈕，可以通過手動操作回復鈕來進行回刀。

2、在使用過程中回復鈕的安裝可靠，是能否確保器械使用安全的保證。因此，需要提出一款結構穩定，操作簡單，安全可靠的回復組件。

技術實現思路

1、本實用新型主要解決的技術問題是提供一種手動腔鏡吻合器的回復組件，安裝簡單，結構牢固，安全可靠，操作簡單，制造成本低。

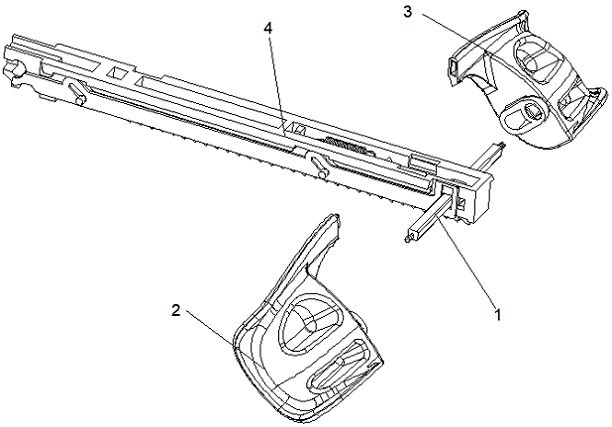

2、為解決上述技術問題，本實用新型采用的一個技術方案是：提供一種手動腔鏡吻合器的回復組件，包括連接銷、左回復鈕和右回復鈕，所述連接銷連接在手動腔鏡吻合器的齒條上，所述連接銷嵌入齒條的固定銷孔內，所述連接銷的左右兩端設置至少一個鎖緊臺階，所述錐形臺階嵌入左回復鈕和右回復鈕從而將連接銷與左回復鈕和右回復鈕固定。

3、在本實用新型一個較佳實施例中，所述固定銷孔和連接銷的橫截面均為正方形。

4、在本實用新型一個較佳實施例中，所述鎖緊臺階為錐形臺階。

5、在本實用新型一個較佳實施例中，所述錐形臺階的數量為2個或者3個。

6、在本實用新型一個較佳實施例中，所述左回復鈕和右回復鈕上開設有與連接銷配合的定位孔，所述定位孔的內側具有與錐形調節配合的鎖緊孔。

7、在本實用新型一個較佳實施例中，所述左回復鈕和右回復鈕的上端之間通過連接扣相互連接。

8、本實用新型的有益效果是：本實用新型手動腔鏡吻合器的回復組件，采用方形連接銷和方形固定銷孔配合，避免連接銷轉動打滑，保證連接銷在移動過程中不發生轉動，能夠穩定帶動齒條回退。

9、本實用新型手動腔鏡吻合器的回復組件，通過鎖緊臺階與左回復鈕和右回復鈕配合卡接，保證回復鈕安裝牢靠，避免用力拉動回復鈕而導致回復鈕脫落。

技術特征：

1.一種手動腔鏡吻合器的回復組件，其特征在于，包括連接銷、左回復鈕和右回復鈕，所述連接銷連接在手動腔鏡吻合器的齒條上，所述連接銷嵌入齒條的固定銷孔內，所述連接銷的左右兩端設置至少一個鎖緊臺階，所述鎖緊臺階嵌入左回復鈕和右回復鈕從而將連接銷與左回復鈕和右回復鈕固定。

2.根據權利要求1所述的手動腔鏡吻合器的回復組件，其特征在于，所述固定銷孔和連接銷的橫截面均為正方形。

3.根據權利要求1所述的手動腔鏡吻合器的回復組件，其特征在于，所述鎖緊臺階為錐形臺階。

4.根據權利要求2所述的手動腔鏡吻合器的回復組件，其特征在于，所述鎖緊臺階的數量為2個或者3個。

5.根據權利要求1所述的手動腔鏡吻合器的回復組件，其特征在于，所述左回復鈕和右回復鈕上開設有與連接銷配合的定位孔，所述定位孔的內側具有與錐形調節配合的鎖緊孔。

6.根據權利要求5所述的手動腔鏡吻合器的回復組件，其特征在于，所述左回復鈕和右回復鈕的上端之間通過連接扣相互連接。

技術總結
本技術公開了一種手動腔鏡吻合器的回復組件，包括連接銷、左回復鈕和右回復鈕，所述連接銷連接在手動腔鏡吻合器的齒條上，所述連接銷嵌入齒條的固定銷孔內，所述連接銷的左右兩端設置至少一個鎖緊臺階，所述錐形臺階嵌入左回復鈕和右回復鈕從而將連接銷與左回復鈕和右回復鈕固定。通過上述方式，本技術手動腔鏡吻合器的回復組件，安裝簡單，結構牢固，安全可靠，操作簡單，制造成本低。

技術研發人員：顧春健,賀金余,崔洪成,陳榮
受保護的技術使用者：常州海爾斯醫療器械科技有限公司
技術研發日：20240607
技術公布日：2025/4/28
