本技術涉及一種一次性防返流膽道支架。

背景技術：

1、目前，膽道支架植入到狹窄或阻塞部位是治療膽道梗阻的較好方法，膽道支架已經被廣泛應用于醫療領域中，公開號為cn217118687u的中國專利中就公開了一種膽道支架。但是，植入膽道支架后腸內容物會通過膽道支架逆行返流到膽管內，進而引發返流性膽管炎，影響患者的身體健康，現有的一些膽道支架功能較為單一，無法阻止腸內容物返流至膽管內。

技術實現思路

1、本實用新型所要解決的技術問題是克服現有技術的缺陷，提供一種一次性防返流膽道支架，它能夠阻止腸內容物返流至膽管內。

2、為了解決上述技術問題，本實用新型的技術方案是：一種一次性防返流膽道支架，它包括支架主體、閥座、閥瓣和彈性部件；

3、所述閥座設于所述支架主體內并連接在所述支架主體的內壁上；

4、所述支架主體中具有位于所述閥座的一側的膽管側通道和位于所述閥座的另一側的腸道側通道；

5、所述閥座中設有用于連通所述膽管側通道和所述腸道側通道的流通通道；

6、所述閥瓣設于所述腸道側通道中并沿所述閥座的軸向滑動連接在所述閥座上；

7、所述彈性部件的一端部與所述支架主體相連，所述彈性部件的另一端部與所述閥瓣相連，所述閥瓣用于在所述彈性部件的驅動下相對所述閥座滑動至貼合在所述閥座上以封閉所述流通通道，所述閥瓣還用于在受到所述膽管側通道內的壓力時滑動至與所述閥座分開以打開所述流通通道。

8、進一步，所述彈性部件位于所述腸道側通道內。

9、進一步提供一種所述彈性部件的具體結構，所述彈性部件為錐形彈簧，所述錐形彈簧的直徑較大的一端部連接在所述支架主體上，所述錐形彈簧的直徑較小的一端部與所述閥瓣相連。

10、進一步，所述閥瓣通過滑桿部滑動連接在所述閥座上；其中，所述滑桿部與所述閥瓣相連，所述閥座上設有與所述滑桿部一一對應的滑配孔，所述滑桿部滑動連接在所述滑配孔中。

11、進一步，所述滑桿部的一端部與所述閥瓣相連，所述滑桿部的另一端部上設有防滑脫臺階部。

12、進一步，所述滑桿部沿周向依次設置有至少兩個。

13、進一步，所述閥座的朝向所述膽管側通道的一端部設有用于引導所述膽管側通道內的膽汁流入所述流通通道中的導流錐面部。

14、進一步，所述閥座的朝向所述腸道側通道的一端部設有用于與所述閥瓣貼合的貼合錐面部，所述閥瓣為與所述貼合錐面部適配的錐形結構。

15、進一步，所述閥瓣的背向所述閥座的一端部設有凹腔。

16、進一步提供一種所述支架主體的具體結構，所述支架主體包括骨架和包覆在所述骨架上的覆膜，所述骨架由形狀記憶合金絲繞制而成。

17、采用了上述技術方案后，肝臟分泌的膽汁會通過膽管流到腸道中，安裝了本申請實施例的一次性防返流膽道支架后，膽管中的膽汁首先會流入所述膽管側通道內并在所述膽管側通道內匯聚，當膽管側通道中的壓力足夠大時會推動所述閥瓣滑動至與所述閥座分開，進而打開所述流通通道以使膽汁從膽管側通道中穿過所述流通通道后流入所述腸道側通道中，然后再排入腸道中。當膽管側通道中的膽汁排完后，膽管側通道中的壓力變小進而所述彈性部件會驅動所述閥瓣滑動復位至貼合在所述閥座上以封閉所述流通通道，使得腸內容物無法從腸道側通道返流進入膽管側通道中，并且腸內容物在返流時會沖擊擠壓所述閥瓣進而能夠?qū)㈤y瓣壓緊在所述閥座上，以使所述流通通道關閉的更嚴，有效阻止了腸內容物返流至膽管內，避免了腸內容物的返流現象，避免了因返流引起的膽管炎。

技術特征：

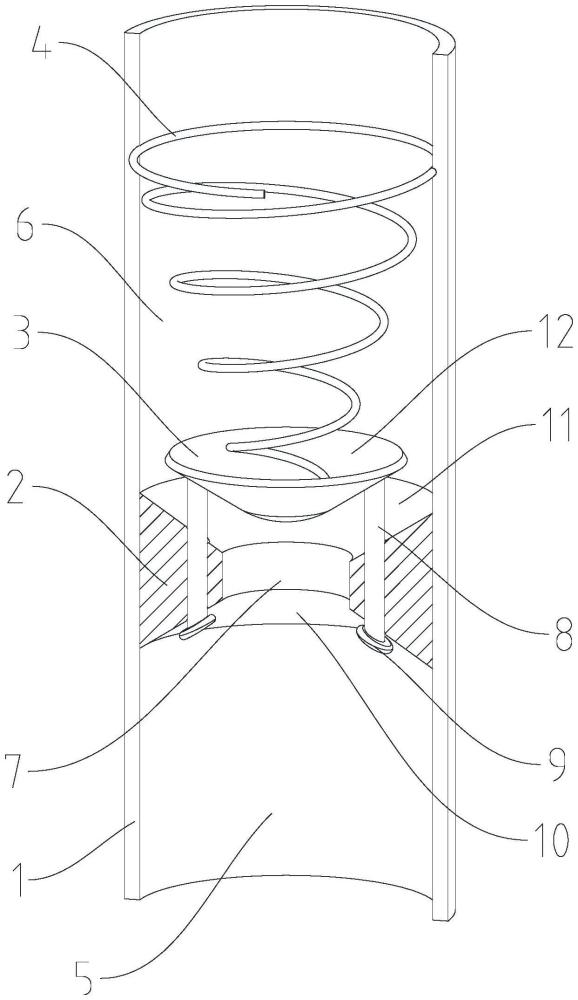

1.一種一次性防返流膽道支架，其特征在于，它包括支架主體(1)、閥座(2)、閥瓣(3)和彈性部件(4)；

2.根據權利要求1所述的一次性防返流膽道支架，其特征在于，所述彈性部件(4)位于所述腸道側通道(6)內。

3.根據權利要求2所述的一次性防返流膽道支架，其特征在于，所述彈性部件(4)為錐形彈簧，所述錐形彈簧的直徑較大的一端部連接在所述支架主體(1)上，所述錐形彈簧的直徑較小的一端部與所述閥瓣(3)相連。

4.根據權利要求1所述的一次性防返流膽道支架，其特征在于，所述閥瓣(3)通過滑桿部(8)滑動連接在所述閥座(2)上；其中，所述滑桿部(8)與所述閥瓣(3)相連，所述閥座(2)上設有與所述滑桿部(8)一一對應的滑配孔，所述滑桿部(8)滑動連接在所述滑配孔中。

5.根據權利要求4所述的一次性防返流膽道支架，其特征在于，所述滑桿部(8)的一端部與所述閥瓣(3)相連，所述滑桿部(8)的另一端部上設有防滑脫臺階部(9)。

6.根據權利要求5所述的一次性防返流膽道支架，其特征在于，所述滑桿部(8)沿周向依次設置有至少兩個。

7.根據權利要求1所述的一次性防返流膽道支架，其特征在于，所述閥座(2)的朝向所述膽管側通道(5)的一端部設有用于引導所述膽管側通道(5)內的膽汁流入所述流通通道(7)中的導流錐面部(10)。

8.根據權利要求1所述的一次性防返流膽道支架，其特征在于，所述閥座(2)的朝向所述腸道側通道(6)的一端部設有用于與所述閥瓣(3)貼合的貼合錐面部(11)，所述閥瓣(3)為與所述貼合錐面部(11)適配的錐形結構。

9.根據權利要求8所述的一次性防返流膽道支架，其特征在于，所述閥瓣(3)的背向所述閥座(2)的一端部設有凹腔(12)。

10.根據權利要求1所述的一次性防返流膽道支架，其特征在于，所述支架主體(1)包括骨架和包覆在所述骨架上的覆膜，所述骨架由形狀記憶合金絲繞制而成。

技術總結
本技術公開了一種一次性防返流膽道支架，它包括支架主體、閥座、閥瓣和彈性部件；所述閥座設于所述支架主體內并連接在所述支架主體的內壁上，所述支架主體中具有位于所述閥座的一側的膽管側通道和位于所述閥座的另一側的腸道側通道，所述閥座中設有用于連通所述膽管側通道和所述腸道側通道的流通通道，所述閥瓣設于所述腸道側通道中并沿所述閥座的軸向滑動連接在所述閥座上，所述彈性部件的一端部與所述支架主體相連，所述彈性部件的另一端部與所述閥瓣相連，所述閥瓣用于在所述彈性部件的驅動下滑動至貼合在所述閥座上以封閉所述流通通道，所述閥瓣還用于滑動至與所述閥座分開以打開所述流通通道。本技術能夠阻止腸內容物返流至膽管內。

技術研發人員：余彥霏,胡濤濤,柳全樂,刁咸杰,宋小坤
受保護的技術使用者：江蘇唯德康醫療科技有限公司
技術研發日：20240618
技術公布日：2025/4/28
