本技術涉及兒科，具體為一種具有束縛裝置的檢查椅。

背景技術：

1、兒科是全面研究小兒時期身心發育、保健以及疾病防治的綜合醫學科學，凡涉及兒童和青少年時期的健康與衛生問題都屬于兒科范圍，其醫治的對象處于生長發育期。

2、例如中國專利公告號為cn203662758u的一種兒童腦電圖專用檢查椅，該實用新型該檢查椅通過在扶手、椅背等處設置束緊帶來限制兒童活動，但是兒童的體型差距通常較大，而該檢查椅的扶手高度和束緊帶的位置均是固定的，無法根據兒童的體型進行調節，由于長時間被束縛，有些兒童可能會因為束緊帶的位置過遠或過近、扶手的高度過高或過低而感到不舒服，因此心情急躁或加劇掙扎，影響檢查結果，故而提出一種具有束縛裝置的檢查椅，以解決上述提出的問題。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種具有束縛裝置的檢查椅，具備便于調節且實用性更佳的優點，解決了兒童的體型差距通常較大，而該檢查椅的扶手高度和束緊帶的位置均是固定的，無法根據兒童的體型進行調節，由于長時間被束縛，有些兒童可能會因為束緊帶的位置過遠或過近、扶手的高度過高或過低而感到不舒服，因此心情急躁或加劇掙扎，影響檢查結果的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種具有束縛裝置的檢查椅，包括檢查椅本體，所述檢查椅本體的頂部固定安裝有椅背，所述檢查椅本體的頂部固定安裝有電動推桿，所述電動推桿的頂部固定安裝有扶手，所述檢查椅本體的頂部設置有約束機構；

3、所述約束機構包括橫板、滑塊、第一約束帶、魔術貼、彈力帶、電機、螺紋桿、滑套、固定帶、鎖扣、腳踏和第二約束帶，所述扶手的底部活動安裝有橫板，所述橫板的頂部固定安裝有滑塊，所述橫板的頂部設置有第一約束帶，所述第一約束帶的內部設置有魔術貼，所述椅背的外部固定安裝有彈力帶，所述椅背的內部固定安裝有電機，所述電機的輸出軸處固定安裝有螺紋桿，所述螺紋桿的外部套接有滑套，所述滑套的前側設置有固定帶，所述固定帶的外部固定安裝有鎖扣，所述檢查椅本體的底部固定安裝有腳踏，所述腳踏的頂部固定安裝有第二約束帶。

4、進一步，所述電動推桿的數量為四個，四個所述電動推桿分為兩組，每組所述電動推桿的數量均為兩個，所述扶手的數量為兩個。

5、進一步，兩個所述扶手的底部分別與兩組所述電動推桿的頂部相互連接，所述扶手的底部開設有滑槽，所述滑塊遠離橫板的一側延伸至所述滑槽內部。

6、進一步，所述扶手的底部設置有緊固螺栓，所述緊固螺栓貫穿橫板且與所述扶手的底部螺紋連接，兩個所述第一約束帶分別與兩個所述橫板相互連接。

7、進一步，所述彈力帶的數量為兩個，兩個所述彈力帶的相對一側分別與所述椅背的左右兩側相互連接，左側所述彈力帶的外部固定安裝有子扣。

8、進一步，右側所述彈力帶的外部固定安裝有母扣，所述椅背的內部開設有容納槽，所述螺紋桿遠離電機的一側與所述容納槽的內底壁轉動連接。

9、進一步，所述腳踏的數量為兩個，兩個所述腳踏分別與兩個所述第二約束帶相互連接，兩個所述第二約束帶的內部均與所述魔術貼相互連接。

10、與現有技術相比，本申請的技術方案具備以下有益效果：

11、1、該具有束縛裝置的檢查椅，通過設置檢查椅本體配合椅背使兒童檢查時靠在椅背上，更安全更舒適，通過設置電動推桿，控制器驅動電動推桿伸縮即可帶動扶手升降，使扶手更換的適配不同身高的兒童，通過設置約束機構，約束機構的各結構相互配合個，即可對兒童的四肢及頭部更好的進行約束同時適合各種體型的兒童，實用性更高。

12、2、該具有束縛裝置的檢查椅，通過設置橫板，醫護人員通過推動橫板調節第一約束帶的位置，當達到合適位置時，通過固定螺釘將橫板固定穩定，然后撕開魔術貼將患兒的手通過第一約束帶進行固定，通過設置彈力帶，向相對方向拉動兩個彈力帶，并通過子母扣將兩個彈力帶連接進一步對患兒進行固定，通過設置電機，控制器驅動電機啟動轉動的螺紋桿帶動固定帶向下移動，使固定帶能夠通過鎖扣對不同頭圍的兒童頭部進行固定，通過設置腳踏，配合第二約束帶將患兒腳部固定穩定即可。

技術特征：

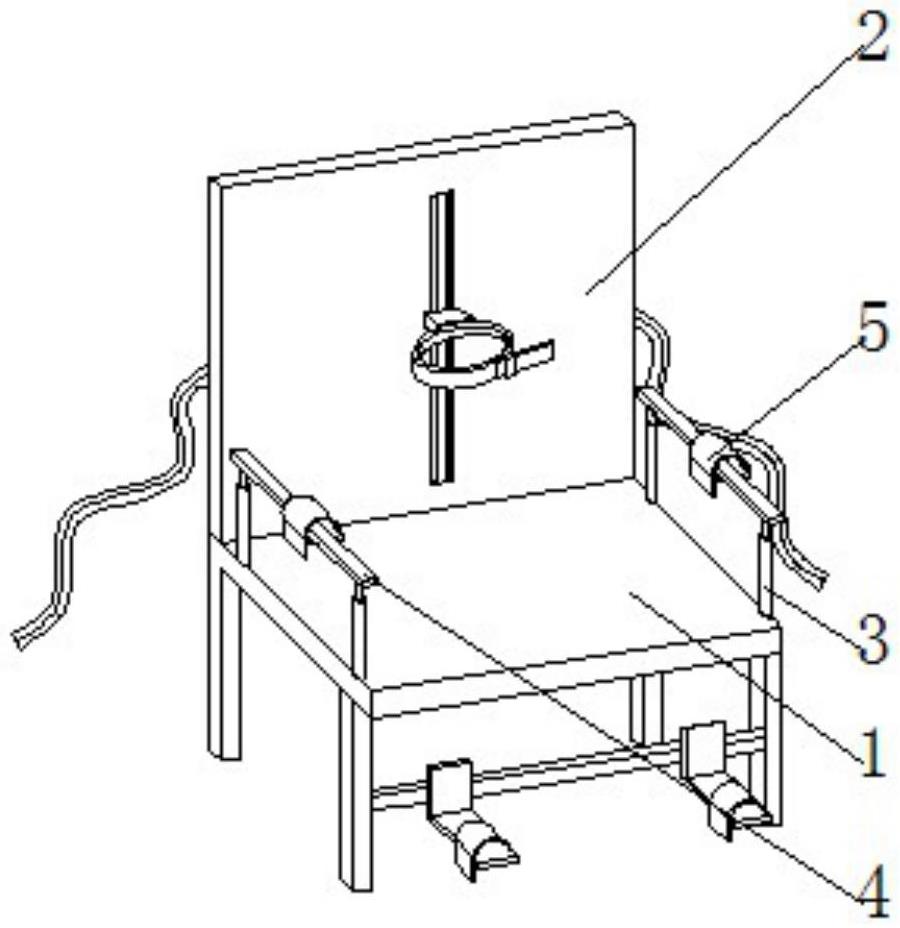

1.一種具有束縛裝置的檢查椅，包括檢查椅本體(1)，其特征在于：所述檢查椅本體(1)的頂部固定安裝有椅背(2)，所述檢查椅本體(1)的頂部固定安裝有電動推桿(3)，所述電動推桿(3)的頂部固定安裝有扶手(4)，所述檢查椅本體(1)的頂部設置有約束機構(5)；

2.根據權利要求1所述的一種具有束縛裝置的檢查椅，其特征在于：所述電動推桿(3)的數量為四個，四個所述電動推桿(3)分為兩組，每組所述電動推桿(3)的數量均為兩個，所述扶手(4)的數量為兩個。

3.根據權利要求1所述的一種具有束縛裝置的檢查椅，其特征在于：兩個所述扶手(4)的底部分別與兩組所述電動推桿(3)的頂部相互連接，所述扶手(4)的底部開設有滑槽，所述滑塊(502)遠離橫板(501)的一側延伸至所述滑槽內部。

4.根據權利要求1所述的一種具有束縛裝置的檢查椅，其特征在于：所述扶手(4)的底部設置有緊固螺栓，所述緊固螺栓貫穿橫板(501)且與所述扶手(4)的底部螺紋連接，兩個所述第一約束帶(503)分別與兩個所述橫板(501)相互連接。

5.根據權利要求1所述的一種具有束縛裝置的檢查椅，其特征在于：所述彈力帶(505)的數量為兩個，兩個所述彈力帶(505)的相對一側分別與所述椅背(2)的左右兩側相互連接，左側所述彈力帶(505)的外部固定安裝有子扣。

6.根據權利要求1所述的一種具有束縛裝置的檢查椅，其特征在于：右側所述彈力帶(505)的外部固定安裝有母扣，所述椅背(2)的內部開設有容納槽，所述螺紋桿(507)遠離電機(506)的一側與所述容納槽的內底壁轉動連接。

7.根據權利要求1所述的一種具有束縛裝置的檢查椅，其特征在于：所述腳踏(511)的數量為兩個，兩個所述腳踏(511)分別與兩個所述第二約束帶(512)相互連接，兩個所述第二約束帶(512)的內部均與所述魔術貼(504)相互連接。

技術總結
本技術涉及一種具有束縛裝置的檢查椅，包括檢查椅本體，所述檢查椅本體的頂部固定安裝有椅背，所述檢查椅本體的頂部固定安裝有電動推桿。該具有束縛裝置的檢查椅，首先控制器驅動電動推桿伸縮即可帶動扶手升降，使扶手更換的適配不同身高的兒童，醫護人員通過推動橫板調節第一約束帶的位置，當達到合適位置時，通過固定螺釘將橫板固定穩定，然后撕開魔術貼將患兒的手通過第一約束帶進行固定，向相對方向拉動兩個彈力帶，并通過子母扣將兩個彈力帶連接進一步對患兒進行固定，并且控制器驅動電機啟動轉動的螺紋桿帶動固定帶向下移動，使固定帶能夠通過鎖扣對不同頭圍的兒童頭部進行固定，腳踏配合第二約束帶將患兒腳部固定穩定。

技術研發人員：于洋,蔣家敏,岑紅霞
受保護的技術使用者：海南醫學院第二附屬醫院（海南醫學院附屬農墾總醫院）
技術研發日：20240619
技術公布日：2025/4/28
