本技術涉及產科助產設備，具體涉及自由體位分娩凳。

背景技術：

1、傳統的分娩方式為仰臥位分娩，此種分娩方式存在易導致胎盤供血不足和不能有效使用腹壓的缺點，從而導致產婦產程延長、易出現疲勞、胎心異常和出血等情況，因此在產婦情況允許的狀態下，優先使用分娩凳進行坐立式和趴跪式分娩，坐立式分娩和趴跪式分娩模擬馬桶排便的模式，胎兒在重力作用可增大骨盆寬度3-5mm，更有利于產婦使用腹壓，利于胎頭下降，促進產程進展，縮短第二產程，一定程度降低難產和肩難產的發生；

2、現有的分娩凳主要適用于小體型孕婦的坐立式分娩，對于利用分娩凳進行趴跪式分娩的適配性差，在進行趴跪式分娩時，椅背不能很好的承托產婦的胳臂和手肘部位，孕婦不能很好的配合發力，為此，我們提出了一種自由體位分娩凳。

技術實現思路

1、為了解決上述現有技術中存在的技術問題，本實用新型提供自由體位分娩凳。

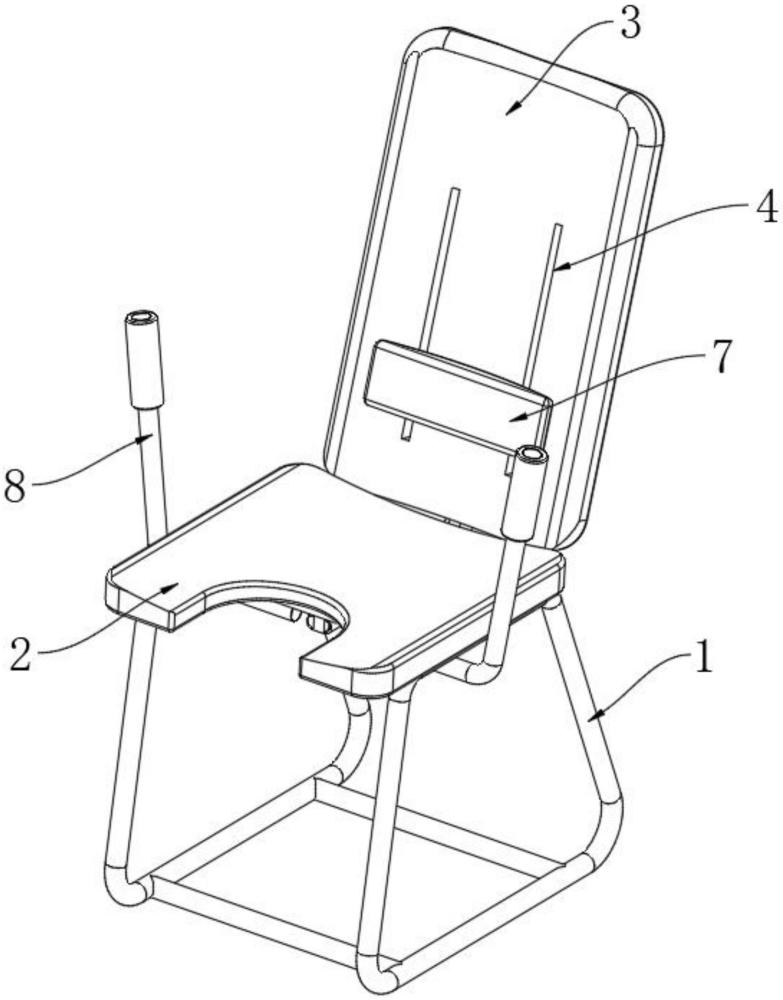

2、為解決上述技術問題，本實用新型提供如下技術方案：自由體位分娩凳，包括座椅骨架、安裝于座椅骨架頂部的坐墊板和安裝于座椅骨架側邊的靠背板，所述靠背板的內部開設有調整滑槽，調整滑槽內安裝有柔性承托板限位組件，所述柔性承托板限位組件的內部套設有兩組延伸桿件，兩組延伸桿件端部之間安裝有柔性承托板；

3、柔性承托板限位組件通過延伸桿件帶動柔性承托板沿著靠背板表面移動，以調整柔性承托板在靠背板上的設置位置，柔性承托板提供不同的支撐高度，柔性承托板翻轉后提供趴跪姿態下的手肘部分的支撐。

4、優選的，所述柔性承托板限位組件包括滑動連接板、定位旋鈕和延伸桿套管，所述滑動連接板為u形結構，滑動連接板的兩端均套設于調整滑槽內，所述定位旋鈕連接在滑動連接板的中部，所述延伸桿套管設置有兩組，兩組所述延伸桿套管分別開設于滑動連接板的兩端內，所述延伸桿件套設于延伸桿套管內。

5、優選的，所述滑動連接板的兩端分別與調整滑槽內壁抵觸，所述滑動連接板通過抵觸產生的摩擦力固定于調整滑槽內，所述滑動連接板兩端的長度小于調整滑槽的寬度，所述滑動連接板完全收縮于調整滑槽內。

6、優選的，所述定位旋鈕的端部開設有用于增加摩擦力的條紋，所述定位旋鈕的端部與座椅骨架的側壁抵觸。

7、優選的，所述延伸桿件包括滑桿、旋轉桿和限位旋鈕，所述滑桿套設于延伸桿套管內，所述旋轉桿通過轉軸連接在滑桿的端部，所述限位旋鈕連接于延伸桿套管的一端，所述限位旋鈕穿過滑動連接板外壁與延伸桿套管抵觸。

8、優選的，所述滑桿與旋轉桿的連接處為向上開放的半開設計，所述旋轉桿在滑桿內通過轉軸旋轉的可動角度為0～90°。

9、優選的，所述柔性承托板與延伸桿件連接的一側成與靠背板配合的弧形設計，所述柔性承托板的另一側呈平直設計。

10、優選的，所述座椅骨架的兩側均設置有一組側握桿，所述側握桿與坐墊板和靠背板配合形成孕婦趴坐區。

11、與現有技術比較本實用新型的有益效果在于：

12、1、本實用新型設置了柔性承托板限位組件、延伸桿件和柔性承托板，延伸桿件配合柔性承托板限位組件可將柔性承托板從適配靠坐分娩的豎直狀態轉向適配趴跪分娩的水平狀態，柔性承托板限位組件則可以固定調整后的柔性承托板的設置位置，為趴跪分娩的孕婦提供手臂和肘部的支撐，方便孕婦發力；

13、2、本實用新型中，柔性承托板限位組件與柔性承托板配合可調整柔性承托板在靠背板上的設置位置，從而使柔性承托板進行位置調整后，承托分娩孕婦腰部的同時避開腰骶部分，減少孕婦的不適感。

技術特征：

1.自由體位分娩凳，包括座椅骨架、安裝于座椅骨架頂部的坐墊板和安裝于座椅骨架側邊的靠背板，其特征在于，所述靠背板的內部開設有調整滑槽，調整滑槽內安裝有柔性承托板限位組件，所述柔性承托板限位組件的內部套設有兩組延伸桿件，兩組延伸桿件端部之間安裝有柔性承托板；

2.如權利要求1所述的自由體位分娩凳，其特征在于，所述柔性承托板限位組件包括滑動連接板、定位旋鈕和延伸桿套管，所述滑動連接板為u形結構，滑動連接板的兩端均套設于調整滑槽內，所述定位旋鈕連接在滑動連接板的中部，所述延伸桿套管設置有兩組，兩組所述延伸桿套管分別開設于滑動連接板的兩端內，所述延伸桿件套設于延伸桿套管內。

3.如權利要求2所述的自由體位分娩凳，其特征在于，所述滑動連接板的兩端分別與調整滑槽內壁抵觸，所述滑動連接板通過抵觸產生的摩擦力固定于調整滑槽內，所述滑動連接板兩端的長度小于調整滑槽的寬度，所述滑動連接板完全收縮于調整滑槽內。

4.如權利要求2所述的自由體位分娩凳，其特征在于，所述定位旋鈕的端部開設有用于增加摩擦力的條紋，所述定位旋鈕的端部與座椅骨架的側壁抵觸。

5.如權利要求4所述的自由體位分娩凳，其特征在于，所述延伸桿件包括滑桿、旋轉桿和限位旋鈕，所述滑桿套設于延伸桿套管內，所述旋轉桿通過轉軸連接在滑桿的端部，所述限位旋鈕連接于延伸桿套管的一端，所述限位旋鈕穿過滑動連接板外壁與延伸桿套管抵觸。

6.如權利要求5所述的自由體位分娩凳，其特征在于，所述滑桿與旋轉桿的連接處為向上開放的半開設計，所述旋轉桿在滑桿內通過轉軸旋轉的可動角度為0～90°。

7.如權利要求5所述的自由體位分娩凳，其特征在于，所述柔性承托板與延伸桿件連接的一側成與靠背板配合的弧形設計，所述柔性承托板的另一側呈平直設計。

8.如權利要求7所述的自由體位分娩凳，其特征在于，所述座椅骨架的兩側均設置有一組側握桿，所述側握桿與坐墊板和靠背板配合形成孕婦趴坐區。

技術總結
本技術涉及產科助產設備技術領域，具體涉及自由體位分娩凳，包括座椅骨架、安裝于座椅骨架頂部的坐墊板，安裝于座椅骨架側邊的靠背板，所述靠背板的內部開設有調整滑槽，調整滑槽之間安裝有柔性承托板限位組件，所述柔性承托板限位組件的內部套設有兩組延伸桿件，兩組延伸桿件端部之間安裝有柔性承托板，柔性承托板限位組件通過延伸桿件帶動柔性承托板沿著靠背板表面移動，調整柔性承托板在靠背板上的設置位置，柔性承托板提供不同的支撐高度，柔性承托板翻轉，提供趴伏支撐，柔性承托板限位組件與柔性承托板配合調整柔性承托板在靠背板上的位置，柔性承托板進行位置調整后，承托分娩孕婦腰部的同時避開腰骶部分，減少孕婦的不適感。

技術研發人員：郭麗
受保護的技術使用者：合肥市婦幼保健院
技術研發日：20240619
技術公布日：2025/4/28
