本技術屬于臨床醫療，具體涉及一種自鎖式導尿管連接系統。

背景技術：

1、臨床中，導尿管連接系統通常是由用于引流尿液的導尿管、用于收集尿液的集尿袋與用于相互連接的連接頭構成，目前市場上的導尿管連接系統存在一些問題，如連接不牢固、連接與分離時費勁、尿液反彈、易泄露、留取標本不便等問題，給醫護人員的護理工作帶來不便。

技術實現思路

1、針對以上問題，本實用新型的目的在于：提供一種自鎖式導尿管連接系統，解決上述背景技術中所提出的問題。

2、為實現以上目的，本實用新型采用的技術方案：一種自鎖式導尿管連接系統，包括導尿管與集尿袋，所述導尿管上設置有氣囊、充氣接頭、沖洗留取接頭與連接頭a，所述集尿袋上設置有連接管，而連接管上則設置有與連接頭a相適配的連接頭b，所述連接頭a上開設有凹槽，所述連接頭a外端設置有外螺紋，而其內端則設置有閉合引流通路的密封擋片，所述連接頭b內端設置有插頭、密封圈與內螺紋，所述連接頭b中開設有移動槽，所述移動槽中設置有彈簧與頂塊，且頂塊通過拉桿與拉塊相連。

3、本實用新型的有益效果為：通過本實用新型在使用時，不僅便于連接、分離，同時，還可有效增強連接的緊密性，防止尿液泄露，給醫護人員的護理工作提供便利。

4、為了便于將連接頭a與連接頭b初步連接：

5、作為上述技術方案的進一步改進：所述連接頭a連接端外壁所設置的外螺紋與連接頭b連接端內壁所設置的內螺紋相適配。

6、本改進的有益效果為：通過外螺紋與內螺紋旋接后，能夠完成連接頭a與連接頭b的初步連接操作。

7、為了便于連接頭a與連接頭b的連接鎖定：

8、作為上述技術方案的進一步改進：所述凹槽環形開設于近外螺紋的連接頭a外端，且凹槽近外螺紋一側的連接頭a外端、其外徑為向外螺紋方向逐漸減少的斜截面。

9、本改進的有益效果為：通過在外螺紋與內螺紋的旋接過程中，連接頭a的連接端逐漸向連接頭b連接端的內端移動，當斜截面到達頂塊位置時，頂塊能夠伴隨連接頭a的逐漸內移，在斜截面頂壓下，向移動槽方向移動對彈簧進行壓縮，當頂塊越過斜截面到達凹槽處時，即能夠在彈簧回彈復位下，向遠離移動槽方向移動卡入凹槽中，由此可實現連接頭a與連接頭b的連接鎖定狀態，使其不會意外脫落分離，導致尿液泄露。

10、為了便于解除連接頭a與連接頭b之間的自鎖狀態：

11、作為上述技術方案的進一步改進：所述頂塊與彈簧一端相連，而彈簧另一端則與移動槽內壁相連，且拉桿位于彈簧內端，并一端與頂塊相連，另一端貫穿連接頭b與位于外界的拉塊相連。

12、本改進的有益效果為：通過捏持拉塊經拉桿帶動頂塊向移動槽方向移動與凹槽分離，即能夠解除連接頭a與連接頭b之間的自鎖狀態。

13、為了便于防止連接頭a中的殘液外滴：

14、作為上述技術方案的進一步改進：所述連接頭a內端所設置的密封擋片開設有米字型開口，而插頭則水平設置于連接頭b內端中部，且密封圈的設置位置位于插頭外端根部。

15、本改進的有益效果為：通過連接頭a與連接頭b自鎖相連后，插頭貫穿密封擋片的米字型開口位于連接頭a內端，能夠?qū)δ蛞哼M(jìn)行引流，當連接頭a與連接頭b分離時，插頭拔出，密封擋片自動閉合，可有效防止連接頭a中殘液外滴。

16、為了向氣囊內充入氣體與進行膀胱沖洗或尿液留取操作：

17、作為上述技術方案的進一步改進：所述導尿管內端開設有引流腔、充氣腔與沖洗留取腔，且充氣接頭通過充氣腔與設置于導尿管膀胱端的氣囊相連通，而沖洗留取接頭則通過沖洗留取腔與導尿管側孔相連通。

18、本改進的有益效果為：通過將外界充氣裝置與充氣接頭相連時，能夠經充氣腔向氣囊中充入氣體，以便在氣囊膨脹后，防止導尿管在留置期間向外脫出，通過將膀胱沖洗設備或尿液留取裝置與其相連時，能夠經沖洗留取腔與側孔，向患者膀胱灌入沖洗液或抽吸膀胱中的尿液留取樣本，且在連接時，因沖洗留取接頭為正壓接頭，可有效防止連接使用時，存在漏液現象。

19、為了防止尿液反流：

20、作為上述技術方案的進一步改進：所述引流腔中設置有單向閥。

21、本改進的有益效果為：通過引流腔中單向閥的設立，可便于有效防止尿液引流時，存在反流現象。

22、為了便于對沖洗留取接頭的開口進行閉合密封與防止密封蓋打開丟失：

23、作為上述技術方案的進一步改進：所述沖洗留取接頭上旋接蓋設有密封蓋，且密封蓋與連接繩一端相連，而連接繩另一端則與沖洗留取接頭相連。

24、本改進的有益效果為：通過密封蓋的設立，能夠在沖洗留取接頭不使用時，對其開口進行閉合密封，而連接繩的設立，則能夠在密封蓋打開后，防止其丟失。

技術特征：

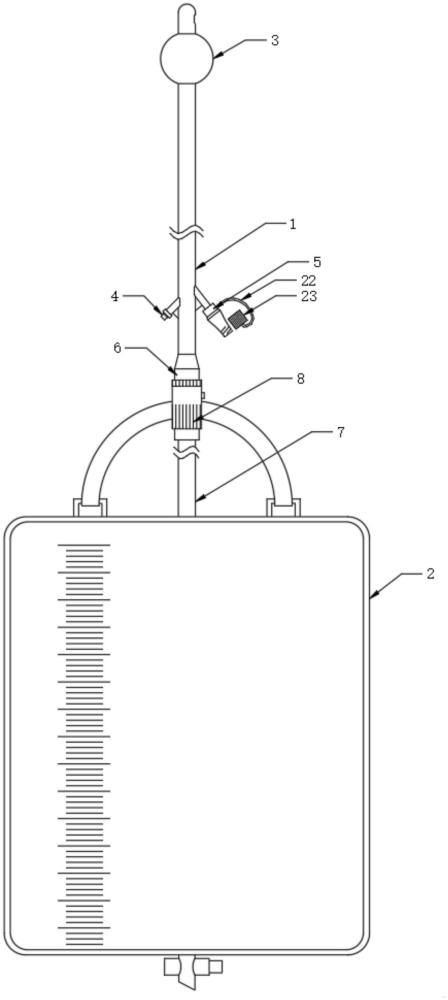

1.一種自鎖式導尿管連接系統，包括導尿管(1)與集尿袋(2)，所述導尿管(1)上設置有氣囊(3)、充氣接頭(4)、沖洗留取接頭(5)與連接頭a(6)，所述集尿袋(2)上設置有連接管(7)，而連接管(7)上則設置有與連接頭a(6)相適配的連接頭b(8)，其特征在于：所述連接頭a(6)上開設有凹槽(9)，所述連接頭a(6)外端設置有外螺紋(10)，而其內端則設置有閉合引流通路的密封擋片(11)，所述連接頭b(8)內端設置有插頭(12)、密封圈(13)與內螺紋(25)，所述連接頭b(8)中開設有移動槽(14)，所述移動槽(14)中設置有彈簧(15)與頂塊(16)，且頂塊(16)通過拉桿(17)與拉塊(18)相連。

2.根據權利要求1所述的一種自鎖式導尿管連接系統，其特征在于：所述連接頭a(6)連接端外壁所設置的外螺紋(10)與連接頭b(8)連接端內壁所設置的內螺紋(25)相適配。

3.根據權利要求1所述的一種自鎖式導尿管連接系統，其特征在于：所述凹槽(9)環形開設于近外螺紋(10)的連接頭a(6)外端，且凹槽(9)近外螺紋(10)一側的連接頭a(6)外端、其外徑為向外螺紋(10)方向逐漸減少的斜截面。

4.根據權利要求1所述的一種自鎖式導尿管連接系統，其特征在于：所述頂塊(16)與彈簧(15)一端相連，而彈簧(15)另一端則與移動槽(14)內壁相連，且拉桿(17)位于彈簧(15)內端，并一端與頂塊(16)相連，另一端貫穿連接頭b(8)與位于外界的拉塊(18)相連。

5.根據權利要求1所述的一種自鎖式導尿管連接系統，其特征在于：所述連接頭a(6)內端所設置的密封擋片(11)開設有米字型開口，而插頭(12)則水平設置于連接頭b(8)內端中部，且密封圈(13)的設置位置位于插頭(12)外端根部。

6.根據權利要求1所述的一種自鎖式導尿管連接系統，其特征在于：所述導尿管(1)內端開設有引流腔(19)、充氣腔(20)與沖洗留取腔(21)，且充氣接頭(4)通過充氣腔(20)與設置于導尿管(1)膀胱端的氣囊(3)相連通，而沖洗留取接頭(5)則通過沖洗留取腔(21)與導尿管(1)側孔相連通。

7.根據權利要求6所述的一種自鎖式導尿管連接系統，其特征在于：所述引流腔(19)中設置有單向閥(24)。

8.根據權利要求1所述的一種自鎖式導尿管連接系統，其特征在于：所述沖洗留取接頭(5)上旋接蓋設有密封蓋(23)，且密封蓋(23)與連接繩(22)一端相連，而連接繩(22)另一端則與沖洗留取接頭(5)相連。

技術總結
本技術屬于臨床醫療技術領域，尤其為一種自鎖式導尿管連接系統，包括導尿管與集尿袋，所述導尿管上設置有氣囊、充氣接頭、沖洗留取接頭與連接頭A，所述集尿袋上設置有連接管，而連接管上則設置有與連接頭A相適配的連接頭B，所述連接頭A上開設有凹槽，所述連接頭A外端設置有外螺紋，而其內端則設置有閉合引流通路的密封擋片，所述連接頭B內端設置有插頭、密封圈與內螺紋，所述連接頭B中開設有移動槽，所述移動槽中設置有彈簧與頂塊，且頂塊通過拉桿與拉塊相連，通過本技術新型在使用時，不僅便于連接、分離，同時，還可有效增強連接的緊密性，防止尿液泄露，給醫護人員的護理工作提供便利。

技術研發人員：陳享媛,魏娟,羅英,楊皓淵,鄒春梅
受保護的技術使用者：南方醫科大學珠江醫院
技術研發日：20240704
技術公布日：2025/4/28
