本技術涉及采血器械，具體涉及一種自體血貯存裝置。

背景技術：

1、目前我國大部分地區血源緊張，供需嚴重失衡，尤其需要在醫療過程中制定合理有效血液保護方案。現階段，自體血液回收技術已得到普遍推廣應用，即從術野吸引至儲血罐，到經過一系列處理后回輸至患者體內，自體血液一般需在儲血罐中保存0.5-6小時，儲血罐通常直接放置在室內，遇到歷時較長的手術，自體血液可能需在儲血罐中保存更長時間。

2、為使紅細胞保持低水平代謝狀態，使紅細胞在體外保持正常攜氧功能，血液需要進行低溫保存，其適宜保存的溫度范圍為2-6℃，而在配備血液回收機的醫院，手術室溫度一般為22-24℃。紅細胞流出人體后，若長時間處于手術室溫度環境中，不利于其保持低水平代謝狀態，不利于自體血液的正常保存。為了使自體血液具備適宜的保存溫度，亟待解決儲血罐存儲中存在的上述問題。

技術實現思路

1、針對現有技術中的缺陷，本實用新型的目的在于提供一種自體血貯存裝置，能夠在術前恒溫存儲自體血，并且方便輸出使用。

2、本實用新型采用的技術方案是：一種自體血貯存裝置，包括儲血箱和若干儲血袋，所述儲血箱內設有容納儲血袋的恒溫腔，儲血箱內設有調節恒溫腔溫度的恒溫冷藏模塊，所述儲血袋上設有輸入接頭，輸入接頭連接有儲血管路；所述儲血袋上還設有藥液接頭，每一儲血袋上的藥液接頭通過第一并聯管路連接，所述第一并聯管路輸入端連接有抗凝劑注射器。

3、本技術方案中，用于存儲自體血的儲血袋能夠置于儲血箱的恒溫腔內，通過恒溫冷藏模塊實現低溫恒溫存儲，相應數量的儲血袋可連接儲血管路同步進行采血，采血過程完成后通過第一并聯管路連接抗凝劑注射器同時對每個儲血袋內輸入抗凝劑，從而避免血液凝固，提高采血和存儲的便利性。

4、優選的，所述恒溫腔底部設有放置儲血袋的放置架，所述放置架上設有振動模塊。

5、優選的，所述儲血箱上端設有連通恒溫腔的放置口，所述放置口設有能夠開閉放置口的蓋板。

6、優選的，所述儲血箱對應恒溫腔外側設有透明布置的觀察窗。

7、優選的，所述儲血箱上端兩側設有把手。

8、優選的，所述儲血箱下端設有抗震墊。

9、優選的，所述儲血管路的輸出端連接有能夠與每一儲血袋的輸入接頭連接的第二并聯管路。

10、優選的，每一所述儲血袋上還設有負壓接頭，負壓接頭能夠與設于儲血箱內的負壓模塊的負壓管連接。

11、優選的，所述第一并聯管路與每一儲血袋的藥液接頭連接的管路上設有止流夾。

12、本實用新型的有益效果是；本實用新型用于存儲自體血的儲血袋能夠置于儲血箱的恒溫腔內，通過恒溫冷藏模塊實現低溫恒溫存儲，相應數量的儲血袋可連接儲血管路同步進行采血，采血過程完成后通過第一并聯管路連接抗凝劑注射器同時對每個儲血袋內輸入抗凝劑，從而避免血液凝固，提高采血和存儲的便利性，在采血存儲過程中還方便醫生查看血液儲存狀況；具有較高的實用價值。

技術特征：

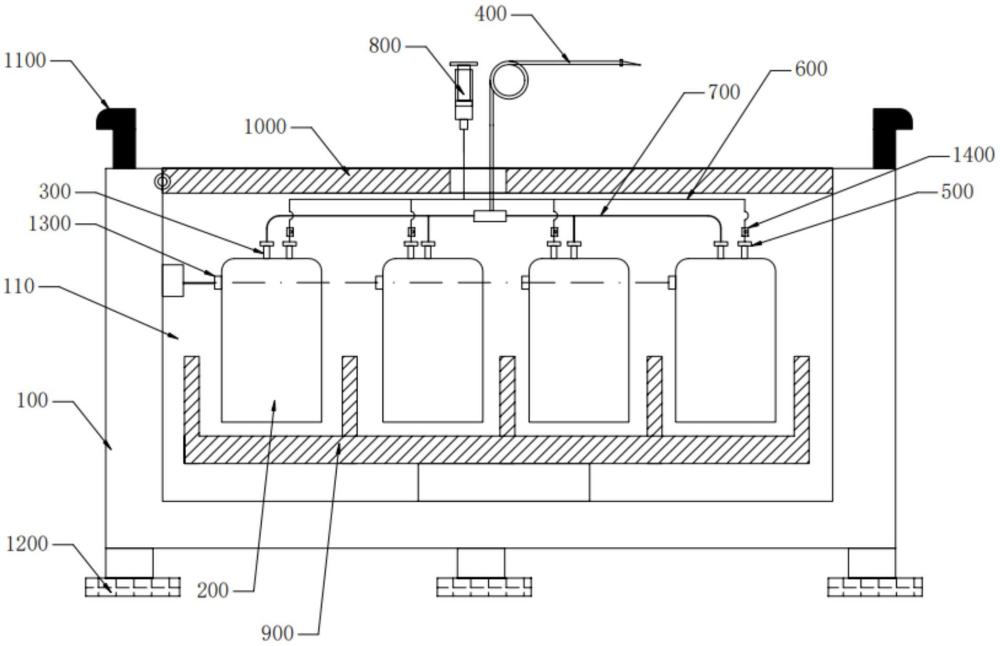

1.一種自體血貯存裝置，其特征在于；包括儲血箱(100)和若干儲血袋(200)，

2.根據權利要求1所述的自體血貯存裝置，其特征在于；所述恒溫腔(110)底部設有放置儲血袋(200)的放置架(900)，所述放置架(900)上設有振動模塊。

3.根據權利要求1所述的自體血貯存裝置，其特征在于；所述儲血箱(100)上端設有連通恒溫腔(110)的放置口，所述放置口設有能夠開閉放置口的蓋板(1000)。

4.根據權利要求1所述的自體血貯存裝置，其特征在于；所述儲血箱(100)對應恒溫腔(110)外側設有透明布置的觀察窗。

5.根據權利要求1所述的自體血貯存裝置，其特征在于；所述儲血箱(100)上端兩側設有把手(1100)。

6.根據權利要求1所述的自體血貯存裝置，其特征在于；所述儲血箱(100)下端設有抗震墊(1200)。

7.根據權利要求1所述的自體血貯存裝置，其特征在于；所述儲血管路(400)的輸出端連接有能夠與每一儲血袋(200)的輸入接頭(300)連接的第二并聯管路(700)。

8.根據權利要求1所述的自體血貯存裝置，其特征在于；每一所述儲血袋(200)上還設有負壓接頭(1300)，負壓接頭(1300)能夠與設于儲血箱(100)內的負壓模塊的負壓管連接。

9.根據權利要求1所述的自體血貯存裝置，其特征在于；所述第一并聯管路(600)與每一儲血袋(200)的藥液接頭(500)連接的管路上設有止流夾(1400)。

技術總結
本技術公開了一種自體血貯存裝置，包括儲血箱和若干儲血袋，所述儲血箱內設有容納儲血袋的恒溫腔，儲血箱內設有調節恒溫腔溫度的恒溫冷藏模塊，所述儲血袋上設有輸入接頭，輸入接頭連接有儲血管路；所述儲血袋上還設有藥液接頭，每一儲血袋上的藥液接頭通過第一并聯管路連接，所述第一并聯管路輸入端連接有抗凝劑注射器。本技術用于存儲自體血的儲血袋能夠置于儲血箱的恒溫腔內，通過恒溫冷藏模塊實現低溫恒溫存儲，相應數量的儲血袋可連接儲血管路同步進行采血，采血過程完成后通過第一并聯管路連接抗凝劑注射器同時對每個儲血袋內輸入抗凝劑，從而避免血液凝固，提高采血和存儲的便利性，在采血存儲過程中還方便醫生查看血液儲存狀況。

技術研發人員：任芹,丁旭,劉鵬,許惠玲,樓青霞,熊善寶,陳煒豪
受保護的技術使用者：上海市浦東新區公利醫院（第二軍醫大學附屬公利醫院）
技術研發日：20240704
技術公布日：2025/4/28
