本技術具體涉及一種牲畜疾病防御安全接種裝置，屬于牲畜疾病防御安。

背景技術：

1、在畜牧業中，需要對飼養的動物注射一定種類的疫苗以保證牲畜能夠健康的生長，現有的畜牧獸醫用注射器一般需要操作人員全程手持，僅僅依靠操作人員手部的力量進行支撐，操作人員的手部既要支撐注射器又要進行注射工作，容易產生疲勞，并且現有的注射器大多采用容量較小的注射筒，在注射時需要頻繁的取用藥液，操作麻煩；為此，中國專利公開號：cn214434663u，公開了一種畜牧獸醫用注射器，解決了現有的畜牧獸醫用注射器，容易使操作人員產生疲勞的問題，通過儲液機構的設置，解決了現有的畜牧獸醫用注射器需要頻繁取用藥液的問題；但該注射裝置需要手動控制注射，無法解放雙手，從而無法輔助對牲畜進行抓緊，伸出晃動扭動，容易擴大針刺孔，及造成針頭變形。

技術實現思路

1、為解決上述問題，本實用新型提出了一種牲畜疾病防御安全接種裝置，通過雙手能夠穩住牲畜身形，并通過食指按壓操控，可直接完成牲畜接種藥液注射。

2、本實用新型的牲畜疾病防御安全接種裝置，包括

3、主機，所述主機外側設置有魔術貼綁帶，所述主機內設置有整機控制的控制器，所述控制器還連接有計量泵和氣泵組，所述主機頂部設置有螺旋頭；所述計量泵輸入端與螺旋頭連通；所述螺旋頭上旋接有藥劑儲罐；所述計量泵輸出端連接到藥劑接頭，所述氣泵組連接到切換閥組；所述切換閥組分別連接第一氣壓接頭和第二氣壓接頭；

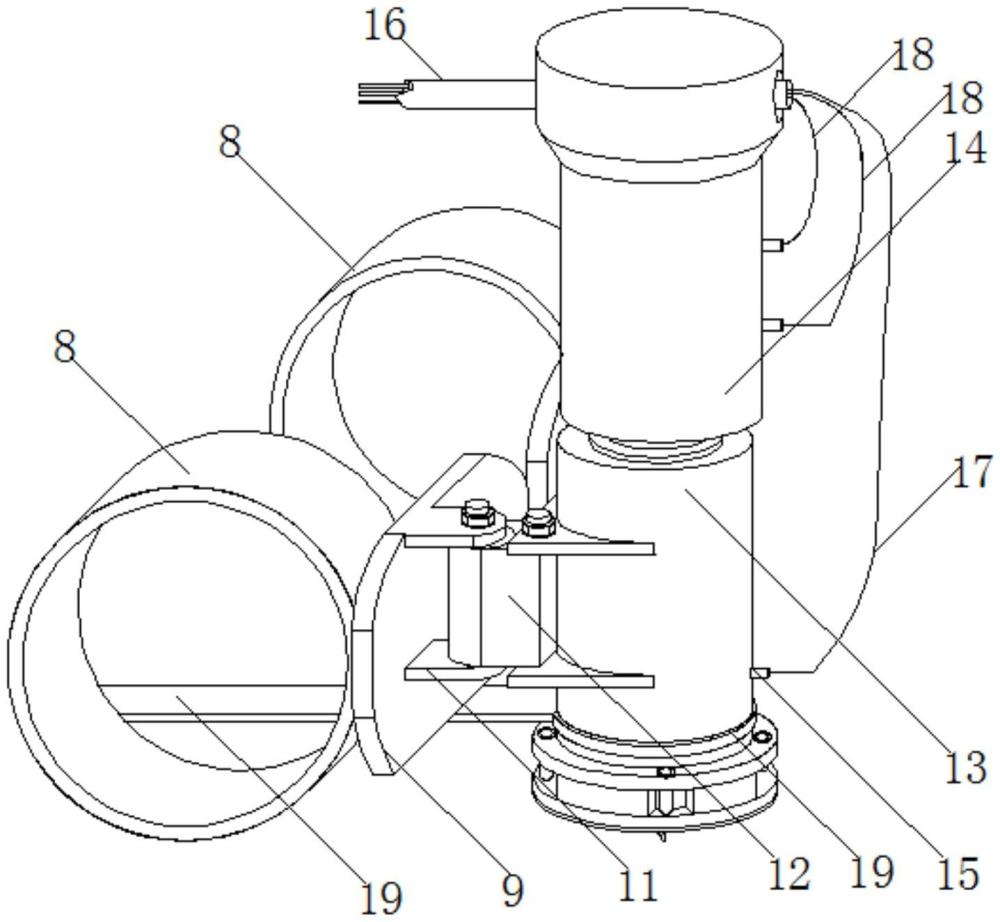

4、接種組件，所述接種組件包括兩個彈性指環，兩個所述彈性指環外部均固定有靠板，兩個所述靠板之間相互鉸接；兩個所述靠板相互靠近一端側部設置有接近開關；一個所述靠板上固定有鉸接座；所述鉸接座上鉸接有擺動塊，所述擺動塊前端固定有注射器，所述注射器的外筒頂部固定有氣壓推進器；所述氣壓推進器的推動端與注射器的活塞桿固定；所述注射器側部連通有單向閥；所述注射器底部旋接有彈性限位件；所述彈性限位件未受力狀態時，所述注射器的針頭不凸出彈性限位件底面；

5、總線，所述總線內側設置有一根導液軟管和兩根氣管，所述導液軟管兩端連接到藥劑接頭和單向閥；

6、兩根所述氣管一端分別連接到第一氣壓接頭和第二氣壓接頭，另一端連接到氣壓推進器的兩個供氣接頭；

7、壓板，所述壓板滑動套接于注射器外部，且設置于彈性限位件上方，所述壓板延伸到兩個彈性指環之間。

8、使用時，將藥劑儲罐旋接到螺旋頭，接著通過魔術貼綁帶將主機綁扎到手臂上臂，通過控制器控制計量泵和氣泵組工作，計量泵向注射器提供定量的接種藥液，氣泵組向氣壓推進器的延伸端和活塞端提供壓力空氣，從而驅動注射器前行和后退，實現對牲畜接種，及向注射器灌裝接種藥液；主機發出的接種藥液和壓力空氣通過總線送入到接種組件；主機相對于注射器處于高位，配合注射器的活塞桿回行，能夠實現將定量藥液送入到注射器；

9、牲畜接種時，將兩個彈性指環套接到食指的兩個關節上，接著，雙手控制牲畜，并將佩戴彈性指環的食指上翹，等到牲畜穩定后，將食指施力按壓到牲畜上，彈性指環驅動靠板壓向牲畜，此時，壓板被食指同時按壓，壓板驅動彈性限位件持續壓向牲畜接種位表面；注射器的針頭嵌入到牲畜體內，此時主機控制氣壓推進器驅動注射器的活塞桿前行，將藥液注入到牲畜體內；完成注射后，手指脫離牲畜，主機重新進行補液，完成補液后，將手心朝上，連續彎曲食指設定次數，最后一次保持彎曲狀態，從而接近開關被多次觸發，控制器控制注射器排空，當針頭排出接種藥液時，伸直手指，完成排空操作。

10、進一步地，所述彈性限位件包括螺紋環和壓環，所述螺紋環上滑動穿過多根滑桿，所述滑桿底部與壓環固定，所述滑桿頂部固定有限位頭；所述螺紋環和壓環之間設置有彈性件；當手指側部和手心一面通過靠板和壓板壓向接種位，此時，壓環與牲畜接種位限位，此時，手指持續壓向牲畜，螺紋環沿滑桿滑行，彈性件被壓縮，此時針頭從壓環底部刺出，并刺入牲畜體內。

11、進一步地，所述彈性件為設置于螺紋環和壓環之間的橡膠墊，通過橡膠墊的壓縮變形，使針頭從壓環底部刺出。

12、進一步地，所述彈性件為套接于滑桿外部的彈簧體，所述彈簧體兩端壓合于螺紋環和壓環之間；當彈簧體被壓縮，針頭從壓環底部刺出。

13、進一步地，所述壓環底面固定有多個壓力變送器，所述壓力變送器與控制器連接；工作時，通過壓力變送器壓合到牲畜接種面上，并通過按壓彈性限位件，當壓力變送器檢測到設定壓力后，此時針頭嵌入到設定深度，控制器控制切換閥組動作，從而向氣壓推進器泵入壓力氣體，氣壓推進器通過氣壓推動注射器的活塞桿，從而將注射器內的接種藥液打入牲畜體內；完成接種后，將針頭脫離接種位，此時，壓力變送器降低至低壓值后，計量泵動作，向注射器的外筒泵入定量藥液，同時，氣壓推進器通過氣壓推動注射器的活塞桿回行，從而通過負壓方式將導液軟管內的藥液抽至注射器內暫存。

14、進一步地，所述氣壓推進器為氣缸結構，氣壓推進器的外筒和注射器的外筒外徑一致，注射器的外筒內徑采用2～3cm，長度為3～5cm；氣壓推進器的外筒內徑采用3～5cm，長度為4～6cm；氣壓推進器和注射器的外筒采用大內徑短行程結構，能夠實現注射器平滑注液。

15、與現有技術相比，本實用新型的牲畜疾病防御安全接種裝置，無需手動控制注射器進行注射，能夠解放雙手，通過雙手能夠穩住牲畜身形，并通過食指按壓操控，可直接完成牲畜接種藥液注射；操作簡單方便。

技術特征：

1.一種牲畜疾病防御安全接種裝置，其特征在于：包括

2.根據權利要求1所述的牲畜疾病防御安全接種裝置，其特征在于：所述彈性限位件包括螺紋環和壓環，所述螺紋環上滑動穿過多根滑桿，所述滑桿底部與壓環固定，所述滑桿頂部固定有限位頭；所述螺紋環和壓環之間設置有彈性件。

3.根據權利要求2所述的牲畜疾病防御安全接種裝置，其特征在于：所述彈性件為設置于螺紋環和壓環之間的橡膠墊。

4.根據權利要求2所述的牲畜疾病防御安全接種裝置，其特征在于：所述彈性件為套接于滑桿外部的彈簧體，所述彈簧體兩端壓合于螺紋環和壓環之間。

5.根據權利要求2所述的牲畜疾病防御安全接種裝置，其特征在于：所述壓環底面固定有多個壓力變送器，所述壓力變送器與控制器連接。

6.根據權利要求1所述的牲畜疾病防御安全接種裝置，其特征在于：所述氣壓推進器為氣缸結構。

技術總結
本技術公開了一種牲畜疾病防御安全接種裝置，屬于牲畜疾病防御安技術領域。包括主機、接種組件、總線和壓板，所述主機外側設置有魔術貼綁帶，所述主機內設置有整機控制的控制器，所述控制器還連接有計量泵和氣泵組，所述主機頂部設置有螺旋頭；所述計量泵輸入端與螺旋頭連通；所述螺旋頭上旋接有藥劑儲罐；所述計量泵輸出端連接到藥劑接頭，所述氣泵組連接到切換閥組；所述切換閥組分別連接第一氣壓接頭和第二氣壓接頭；所述接種組件包括兩個彈性指環，兩個所述彈性指環外部均固定有靠板，本技術的牲畜疾病防御安全接種裝置，通過雙手能夠穩住牲畜身形，并通過食指按壓操控，可直接完成牲畜接種藥液注射。

技術研發人員：王風燕,李建寧
受保護的技術使用者：王風燕
技術研發日：20240704
技術公布日：2025/4/28
