本技術涉及充氣式腰部支撐帶領域，具體的是一種充氣式腰部支撐帶。

背景技術：

1、腰部支撐帶對使用者腰部進行防護，防止久坐等行為對腰椎帶來沉重的負擔，提供足夠的腰椎支撐，減輕腰椎負擔，充氣式腰部支撐帶利用氣囊對腰椎支撐。

2、現有充氣式腰部支撐帶例如專利申請?zhí)枴?02223167775.7”中提出的一種分體式充氣腰帶，通過氣囊?guī)А⑵У冉Y(jié)構，能夠在使用時進行充氣保證腰帶的硬度，起到支撐效果，在不使用時放氣變軟，便于收納，使用以及攜帶方便。

3、但是，其氣囊?guī)橐惑w式結構，透氣性能較差，在夏季等溫度較高的情況下使用時，圍在使用者腰部一段時間，使用者腰部易因悶熱等原因形成不適感，從而影響腰部支撐帶的產品使用感，因此，提出一種充氣式腰部支撐帶。

技術實現思路

1、本實用新型的目的在于提供一種充氣式腰部支撐帶，以解決上述背景技術中提出的問題。

2、本實用新型的目的可以通過以下技術方案實現：

3、一種充氣式腰部支撐帶，包括腰帶，所述腰帶兩端粘接，腰帶內壁固接有多組用于與患者腰部貼合的氣囊，腰帶側壁開設有多組用于腰帶兩側透氣的透氣孔，多組透氣孔位于多組氣囊之間，腰帶內部插接有多組支撐組件，多組支撐組件分別與多組氣囊對應，且多組支撐組件分別位于多組透氣孔之間。

4、優選的，多組所述氣囊形狀均設置為半圓柱體，且多組氣囊于腰帶側壁呈線性陣列分布，腰帶中部開設有管道，管道側壁開設有多組用于與多組氣囊連通的充氣口，管帶一端連通固接有軟管，軟管端部連通固接有連接頭。

5、優選的，所述腰帶內部開設有兩排矩形空腔，兩排矩形空腔分別位于管道兩側，支撐組件包括護板，護板插接于矩形空腔內。

6、優選的，多組所述氣囊外壁均開設有空槽，空槽上端貫穿于氣囊。

7、優選的，所述腰帶一端固接有魔術貼一，另一端固接有魔術貼二，魔術貼一與魔術貼二粘接。

8、優選的，所述腰帶側壁固接有捆綁帶，捆綁帶位于軟管一側，腰帶側壁固接有魔術貼三，捆綁帶端部固接有魔術貼四，魔術貼三與魔術貼四粘接配合。

9、本實用新型的有益效果：

10、本實用新型通過多組氣囊充氣對腰部支撐，氣囊與支撐組件配合，對使用者腰部有較好的支撐能力，腰帶位于多組氣囊之間的位置設置有透氣孔，透氣性能較好，防止使用時使用者腰部不適，提高腰部支撐帶的產品使用感。

技術特征：

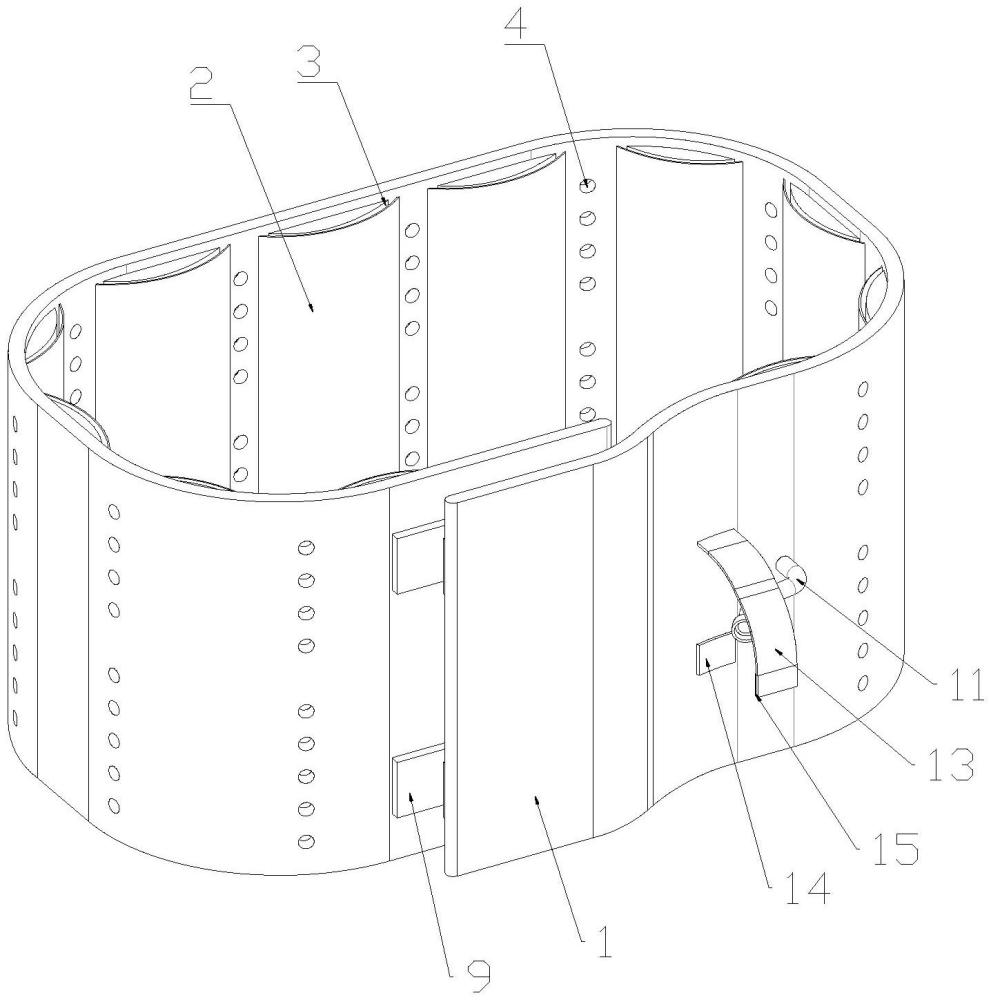

1.一種充氣式腰部支撐帶，包括腰帶(1)，其特征在于，所述腰帶(1)兩端粘接，腰帶(1)內壁固接有多組用于與患者腰部貼合的氣囊(2)，腰帶(1)側壁開設有多組用于腰帶(1)兩側透氣的透氣孔(4)，多組透氣孔(4)位于多組氣囊(2)之間，腰帶(1)內部插接有多組支撐組件，多組支撐組件分別與多組氣囊(2)對應，且多組支撐組件分別位于多組透氣孔(4)之間。

2.根據權利要求1所述的一種充氣式腰部支撐帶，其特征在于，多組所述氣囊(2)形狀均設置為半圓柱體，且多組氣囊(2)于腰帶(1)側壁呈線性陣列分布，腰帶(1)中部開設有管道(5)，管道(5)側壁開設有多組用于與多組氣囊(2)連通的充氣口(6)，管帶一端連通固接有軟管(11)，軟管(11)端部連通固接有連接頭(12)。

3.根據權利要求2所述的一種充氣式腰部支撐帶，其特征在于，所述腰帶(1)內部開設有兩排矩形空腔(7)，兩排矩形空腔(7)分別位于管道(5)兩側，支撐組件包括護板(8)，護板(8)插接于矩形空腔(7)內。

4.根據權利要求1所述的一種充氣式腰部支撐帶，其特征在于，多組所述氣囊(2)外壁均開設有空槽(3)，空槽(3)上端貫穿于氣囊(2)。

5.根據權利要求1所述的一種充氣式腰部支撐帶，其特征在于，所述腰帶(1)一端固接有魔術貼一(9)，另一端固接有魔術貼二(10)，魔術貼一(9)與魔術貼二(10)粘接。

6.根據權利要求2所述的一種充氣式腰部支撐帶，其特征在于，所述腰帶(1)側壁固接有捆綁帶(13)，捆綁帶(13)位于軟管(11)一側，腰帶(1)側壁固接有魔術貼三(14)，捆綁帶(13)端部固接有魔術貼四(15)，魔術貼三(14)與魔術貼四(15)粘接配合。

技術總結
本技術涉及充氣式腰部支撐帶技術領域，具體的是一種充氣式腰部支撐帶，本技術包括腰帶，所述腰帶兩端粘接，腰帶內壁固接有多組用于與患者腰部貼合的氣囊，腰帶側壁開設有多組用于腰帶兩側透氣的透氣孔，多組透氣孔位于多組氣囊之間，腰帶內部插接有多組支撐組件，多組支撐組件分別與多組氣囊對應，且多組支撐組件分別位于多組透氣孔之間；通過多組氣囊充氣對腰部支撐，氣囊與支撐組件配合，對使用者腰部有較好的支撐能力，腰帶位于多組氣囊之間的位置設置有透氣孔，透氣性能較好，防止使用時使用者腰部不適，提高腰部支撐帶的產品使用感。

技術研發人員：呂俊斌
受保護的技術使用者：深圳市欣立康科技有限公司
技術研發日：20240704
技術公布日：2025/4/28
