本技術涉及醫療廢氣收集裝置，具體為腹腔鏡手術的廢氣收集裝置。

背景技術：

1、眾所周知，泌尿外科學主要內容為腎臟移植，腹腔鏡手術，腎上腺腺瘤、嗜鉻細胞瘤，原發性醛固酮增多癥等腎上腺手術治療，腎、膀胱、前列腺腫瘤手術，前列腺癌手術，腎盂輸尿管交接部狹窄手術，腎、輸尿管、膀胱結石手術治療，經膀胱、恥骨后前列腺增生摘除手術，經尿道膀胱腫瘤電切手術，經膀胱鏡應用鈥激光進行膀胱腫瘤切除，尿道下裂、陰莖下屈整形等手術，體外碎石治療腎、輸尿管、膀胱結石。近年來開展了慢性前列腺炎的病因檢查和治療，以及男性性功能障礙和男性不育的診治。

2、清晰的手術視野是保證腹腔鏡手術安全的關鍵。腹腔鏡手術中大量電外科設備的廣泛應用，在切割組織、電凝出血組織時產生的煙霧會使腹腔鏡鏡面霧化，干擾了手術視野的清晰度，從而影響了手術的安全性和手術的速度。及時排出腹腔內的煙霧、恢復視野是繼續手術的關鍵。傳統的排煙方法是經操作管鞘側孔排煙，而煙霧中含有碳化組織、血液成分和有毒有害的物質，另外建立氣腹的c02也隨之排出，使人感到缺氧、頭暈眼花、惡心、刺鼻等，造成手術室空氣污染，損害醫務人員及患者健康。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了腹腔鏡手術的廢氣收集裝置，解決了上述背景技術中提到的問題。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：腹腔鏡手術的廢氣收集裝置，包括戳卡，戳卡的上部設置有連接凸管，連接凸管上安裝有連接頭，連接頭上固定連接有連接管，連接管的一端連接有小型風機，小型風機的底部設置有第一封裝蓋，小型風機的底部安裝有第一進氣管，第一封裝蓋的底部安裝有第一收集筒，第一收集筒的外壁連接有兩個第一連接塊，一個第一連接塊的一端連接有第二收集筒，另一個第一連接塊的一端連接有第三收集筒，第二收集筒的頂部安裝有第二封裝蓋，第二封裝蓋的頂部連接有出氣頭，第三收集筒的頂部安裝有第三封裝蓋，第一收集筒與第三收集筒之間安裝有第一導氣管，第二收集筒與第三收集筒的之間安裝有第二導氣管，第二收集筒與第三收集筒之間連接有第二連接塊。

5、進一步的，第一收集筒與第一封裝蓋之間通過螺紋連接。

6、進一步的，第二收集筒與第二封裝蓋之間通過螺紋連接。

7、進一步的，第三收集筒與第三封裝蓋之間通過螺紋連接。

8、進一步的，第一導氣管呈l型，第一導氣管的一端連接在第一收集筒上部，并且第一導氣管的另一端深入到第三收集筒的下部。

9、進一步的，第二導氣管呈l型，第二導氣管的一端連接在第三收集筒上部，并且第二導氣管的另一端深入到第二收集筒的下部。

10、進一步的，第一收集筒、第二收集筒、第三收集筒的內部均裝有氫氧化鈣溶液。

11、(三)有益效果

12、與現有技術相比，本實用新型提供了腹腔鏡手術的廢氣收集裝置，具備以下有益效果：

13、該腹腔鏡手術的廢氣收集裝置，將戳卡放置患者的腹部的內部，通過小型風機的作用，可將氣體抽入第一收集筒中，并且氣體中的二氧化碳環與氫氧化蓋鈣發生化學反應，形成碳酸鈣和水，從第一收集筒中逃逸的氣體進入第三收集筒中，從第三收集筒中逃逸的氣體進入第三收集筒中，第二收集筒與第三收集筒中均裝有氫氧化鈣，都會和氣體中的二氧化碳發生反應，經過多次中和，腹腔鏡產生的廢氣被收集處理了，從而降低了對手術室空氣的污染，減輕了對手術人員健康的危害，手術人員不再感覺到缺氧、頭暈眼花、惡心、刺鼻等。

技術特征：

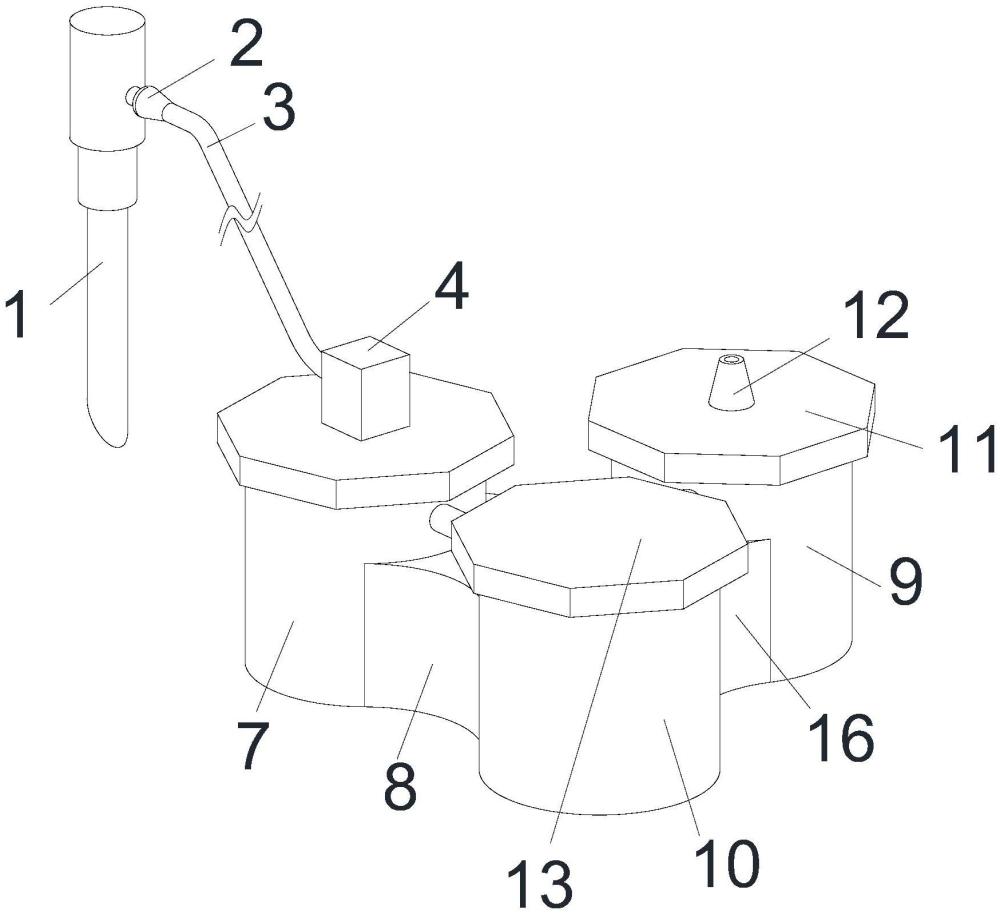

1.腹腔鏡手術的廢氣收集裝置，包括戳卡(1)，其特征在于：所述戳卡(1)的上部設置有連接凸管，連接凸管上安裝有連接頭(2)，所述連接頭(2)上固定連接有連接管(3)，所述連接管(3)的一端連接有小型風機(4)，所述小型風機(4)的底部設置有第一封裝蓋(5)，所述小型風機(4)的底部安裝有第一進氣管(6)，所述第一封裝蓋(5)的底部安裝有第一收集筒(7)，所述第一收集筒(7)的外壁連接有兩個第一連接塊(8)，一個所述第一連接塊(8)的一端連接有第二收集筒(9)，另一個所述第一連接塊(8)的一端連接有第三收集筒(10)，所述第二收集筒(9)的頂部安裝有第二封裝蓋(11)，所述第二封裝蓋(11)的頂部連接有出氣頭(12)，所述第三收集筒(10)的頂部安裝有第三封裝蓋(13)，所述第一收集筒(7)與所述第三收集筒(10)之間安裝有第一導氣管(14)，所述第二收集筒(9)與所述第三收集筒(10)的之間安裝有第二導氣管(15)，所述第二收集筒(9)與所述第三收集筒(10)之間連接有第二連接塊(16)。

2.根據權利要求1所述的腹腔鏡手術的廢氣收集裝置，其特征在于：所述第一收集筒(7)與所述第一封裝蓋(5)之間通過螺紋連接。

3.根據權利要求1所述的腹腔鏡手術的廢氣收集裝置，其特征在于：所述第二收集筒(9)與所述第二封裝蓋(11)之間通過螺紋連接。

4.根據權利要求1所述的腹腔鏡手術的廢氣收集裝置，其特征在于：所述第三收集筒(10)與所述第三封裝蓋(13)之間通過螺紋連接。

5.根據權利要求1所述的腹腔鏡手術的廢氣收集裝置，其特征在于：所述第一導氣管(14)呈l型，所述第一導氣管(14)的一端連接在所述第一收集筒(7)上部，并且所述第一導氣管(14)的另一端深入到所述第三收集筒(10)的下部。

6.根據權利要求1所述的腹腔鏡手術的廢氣收集裝置，其特征在于：所述第二導氣管(15)呈l型，所述第二導氣管(15)的一端連接在所述第三收集筒(10)上部，并且所述第二導氣管(15)的另一端深入到所述第二收集筒(9)的下部。

7.根據權利要求1所述的腹腔鏡手術的廢氣收集裝置，其特征在于：所述第一收集筒(7)、所述第二收集筒(9)、所述第三收集筒(10)的內部均裝有氫氧化鈣溶液。

技術總結
本技術涉及醫療廢氣收集裝置技術領域，具體為腹腔鏡手術的廢氣收集裝置，其解決了上述背景技術中提到的問題，包括戳卡，戳卡的上部設置有連接凸管，連接凸管上安裝有連接頭，連接頭上固定連接有連接管，連接管的一端連接有小型風機，小型風機的底部設置有第一封裝蓋，小型風機的底部安裝有第一進氣管，第一封裝蓋的底部安裝有第一收集筒，第一收集筒的外壁連接有兩個第一連接塊，一個第一連接塊的一端連接有第二收集筒，另一個第一連接塊的一端連接有第三收集筒，第二收集筒的頂部安裝有第二封裝蓋，第二封裝蓋的頂部連接有出氣頭，第三收集筒的頂部安裝有第三封裝蓋，第一收集筒與第三收集筒之間安裝有第一導氣管。
