本技術涉及醫療器械，具體為消化內鏡用一種多泵頭型蠕動泵。

背景技術：

1、消化內鏡使用的蠕動泵(沖洗泵、送水泵)指的是在胃腸鏡檢查或治療中，與消化內鏡相連，對胃腸道進行送水、沖洗的作用。一般傳統的蠕動泵由泵體、導管、水瓶、電源、腳踏開關組成。導管一端連接水瓶，導管中間連接泵體，另一端插入內鏡接口，腳踏開關控制送水和停止。隨著內鏡手術的不斷發展，單一的注水功能已經不能滿足臨床的需要，而兩個或三個單獨的水泵操作麻煩，需要配置每個泵體需要的泵管、水瓶等，現成復雜，很容易出錯，且泵頭在安裝泵管時，泵管容易松動，從而影響輸液效率，因此我們提出一種新的消化內鏡用多泵頭型蠕動泵。

技術實現思路

1、本實用新型的目的在于提供消化內鏡用一種多泵頭型蠕動泵，解決了背景技術中所提出的問題。

2、本申請實施例提供了消化內鏡用一種多泵頭型蠕動泵，包括蠕動泵泵箱，所述蠕動泵泵箱的頂部安裝有控制面板，所述蠕動泵泵箱的一側安裝有多組泵體，所述泵體的一側開設有出液口，所述出液口的兩側均通過夾緊機構活動連接有夾緊板。

3、通過采用上述技術方案，使得本裝置可以將多組泵體集中安裝在一個蠕動泵泵箱上，并使其內部形成多條蠕動泵組通道，從而可以實現同時注入多種不同體積的溶液，進而可以滿足臨床治療時醫護人員根據實際需要進行不同體積的分液處理，從而大大提高了本裝置的實用性，并可以有效減少設備和人力成本，提高效率。

4、可選的，所述夾緊機構包括有安裝在泵體一側的固定板，所述固定板的底部安裝有電機，所述電機的輸出端固定連接有正反絲桿，所述正反絲桿的正反螺紋部均活動連接有絲桿螺母，所述絲桿螺母的一側通過滑槽延伸至固定板的外部并固定連接有連接桿，所述連接桿的一側與夾緊板固定連接。

5、通過采用上述技術方案，使得本裝置可以通過夾緊機構快速對泵管進行夾緊處理，從而可以避免泵管在輸液時出現松動甚至脫離現象，進而大大提高了本裝置的輸液效率和質量。

6、可選的，所述控制面板的外表面安裝有控制器。

7、通過采用上述技術方案，利用控制器可以更方便的對本裝置內部的電器進行控制。

8、可選的，所述控制面板的外表面固定連接有多組調速旋鈕，且多組所述調速旋鈕與多組泵體呈一一對應。

9、通過采用上述技術方案，利用調速旋鈕可以改變液體的流量，從而可以根據實際需要調節合適的液體流速，進而大大提高了本裝置的實用性。

10、可選的，所述蠕動泵泵箱外表面位于每組泵體的正下方均設置有腳踏開關。

11、通過采用上述技術方案，利用腳踏開關可以更方便的啟動和關閉泵體，從而大大提高了本裝置的實用性。

12、可選的，所述蠕動泵泵箱的底部四角均固定連接有底座。

13、通過采用上述技術方案，利用多組底座的協同作用，使得本裝置的穩定性更強。

14、與現有技術相比，本申請技術方案的有益效果如下：

15、1.本申請技術方案通過將多組泵體集中安裝在一個蠕動泵泵箱上，并使其內部形成多條蠕動泵組通道，從而可以實現同時注入多種不同體積的溶液，進而可以滿足臨床治療時醫護人員根據實際需要進行不同體積的分液處理，從而大大提高了本裝置的實用性，并可以有效減少設備和人力成本，提高效率。

16、2.本申請技術方案通過設置固定板、電機、夾緊板、正反絲桿、絲桿螺母、滑槽和連接桿，使得本裝置可以通過夾緊機構快速對泵管進行夾緊處理，從而可以避免泵管在輸液時出現松動甚至脫離現象，進而大大提高了本裝置的輸液效率和質量。

技術特征：

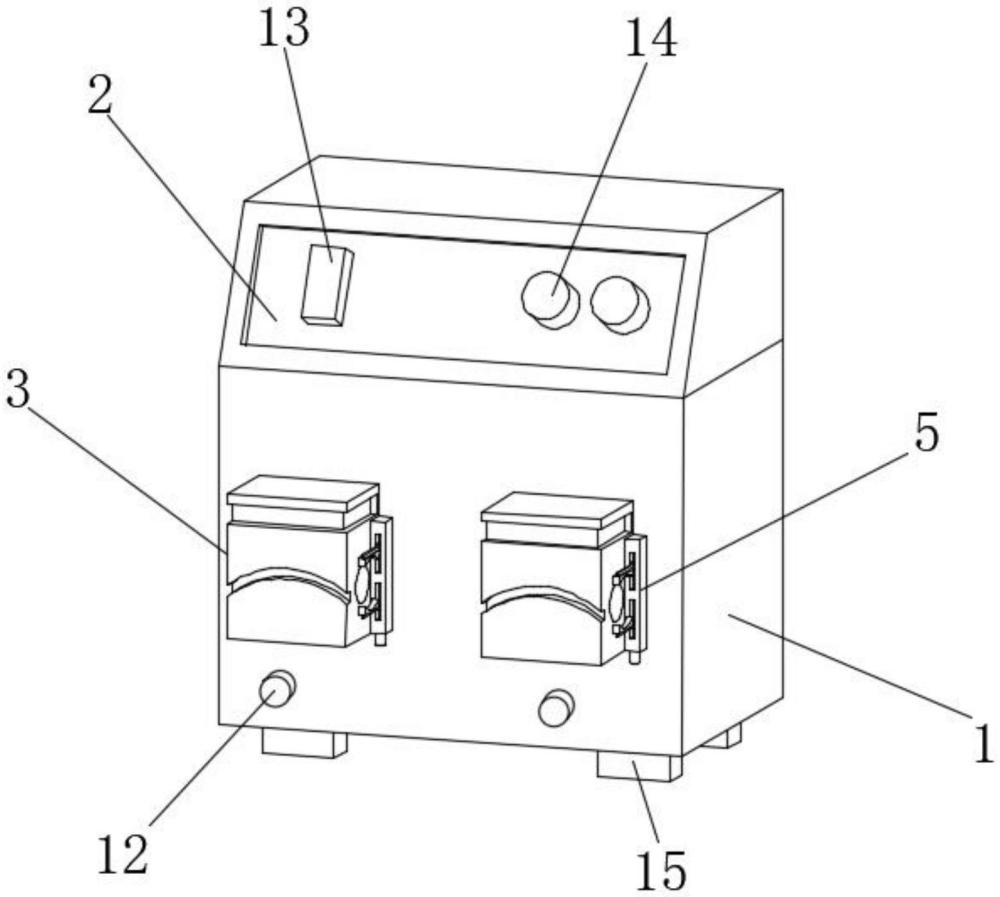

1.消化內鏡用一種多泵頭型蠕動泵，包括蠕動泵泵箱(1)，其特征在于：所述蠕動泵泵箱(1)的頂部安裝有控制面板(2)，所述蠕動泵泵箱(1)的一側安裝有多組泵體(3)，所述泵體(3)的一側開設有出液口(4)，所述出液口(4)的兩側均通過夾緊機構活動連接有夾緊板(6)。

2.根據權利要求1所述的消化內鏡用一種多泵頭型蠕動泵，其特征在于：所述夾緊機構包括有安裝在泵體(3)一側的固定板(5)，所述固定板(5)的底部安裝有電機(7)，所述電機(7)的輸出端固定連接有正反絲桿(8)，所述正反絲桿(8)的正反螺紋部均活動連接有絲桿螺母(9)，所述絲桿螺母(9)的一側通過滑槽(10)延伸至固定板(5)的外部并固定連接有連接桿(11)，所述連接桿(11)的一側與夾緊板(6)固定連接。

3.根據權利要求1所述的消化內鏡用一種多泵頭型蠕動泵，其特征在于：所述控制面板(2)的外表面安裝有控制器(13)。

4.根據權利要求1所述的消化內鏡用一種多泵頭型蠕動泵，其特征在于：所述控制面板(2)的外表面固定連接有多組調速旋鈕(14)，且多組所述調速旋鈕(14)與多組泵體(3)呈一一對應。

5.根據權利要求1所述的消化內鏡用一種多泵頭型蠕動泵，其特征在于：所述蠕動泵泵箱(1)外表面位于每組泵體(3)的正下方均設置有腳踏開關(12)。

6.根據權利要求1所述的消化內鏡用一種多泵頭型蠕動泵，其特征在于：所述蠕動泵泵箱(1)的底部四角均固定連接有底座(15)。

技術總結
本技術涉及醫療器械技術領域，公開了消化內鏡用一種多泵頭型蠕動泵，包括蠕動泵泵箱，所述蠕動泵泵箱的頂部安裝有控制面板，所述蠕動泵泵箱的一側安裝有多組泵體，所述泵體的一側開設有出液口，通過將多組泵體集中安裝在一個蠕動泵泵箱上，并使其內部形成多條蠕動泵組通道，從而可以實現同時注入多種不同體積的溶液，進而可以滿足臨床治療時醫護人員根據實際需要進行不同體積的分液處理，從而大大提高了本裝置的實用性，并可以有效減少設備和人力成本，提高效率，并可以通過夾緊機構快速對泵管進行夾緊處理，從而可以避免泵管在輸液時出現松動甚至脫離現象，進而大大提高了本裝置的輸液效率和質量。

技術研發人員：項利娟
受保護的技術使用者：紹興市上虞人民醫院
技術研發日：20240708
技術公布日：2025/4/28
