本技術涉及陶瓷棒加工，尤其涉及一種陶瓷棒成型加工設備的磨削裝置。

背景技術：

1、陶瓷棒一般是使用氧化鋯制成，這是目前行業內較為領先的一種技術，首先它清潔更加簡單，具有很好的耐火特性，不會融化，低落或者是爆炸，并能長時間保持穩定，因此穩定性極強，應用廣泛。

2、在相關技術中，在陶瓷棒成型加工完成后，需要利用磨削設備對陶瓷棒進行磨削加工，申請號：cn?218254217?u，公開了一種陶瓷棒成型加工設備的磨削裝置，該方案能夠靈活調整磨削件的高度以及底座中所放置的陶瓷棒，適應不同尺寸的陶瓷棒進行不同程度的加工；裝置整體結構簡單，設計合理，操作便捷，加工效率高，然而，該裝置在使用過程中，只能通過底部的固定底座對陶瓷棒進行限位，當裝置對陶瓷棒頂端進行加工時，會影響陶瓷棒穩定性，造成陶瓷棒加工過程中出現晃動，大大降低了裝置的加工質量。

3、因此，有必要提供一種陶瓷棒成型加工設備的磨削裝置解決上述技術問題。

技術實現思路

1、本實用新型提供一種陶瓷棒成型加工設備的磨削裝置，解決了現有的部分裝置在使用過程中，只能通過底部的固定底座對陶瓷棒進行限位，當裝置對陶瓷棒頂端進行加工時，會影響陶瓷棒穩定性，造成陶瓷棒加工過程中出現晃動，大大降低了裝置的加工質量的問題。

2、為解決上述技術問題，本實用新型提供的一種陶瓷棒成型加工設備的磨削裝置，包括：工作臺，所述工作臺內側設置有驅動組件，所述驅動組件頂部設置有安裝組件，所述安裝組件內側設置有限位組件；

3、所述驅動組件包括轉動地設置于工作臺內側的絲桿，所述絲桿表面螺紋設置有驅動塊，所述工作臺內側開設有可供所述驅動塊左右滑動的驅動槽，所述工作臺右側固定安裝有支撐板，所述支撐板頂部固定安裝有驅動所述絲桿轉動的驅動電機，所述工作臺內側且位于絲桿左側開設有收集倉；

4、所述安裝組件包括設置于驅動塊頂部的安裝架，所述安裝架內側靠近中心處開設有放置口，所述安裝架底部且位于驅動槽前后兩側均固定安裝有移動塊，所述工作臺頂部且位于驅動槽前后兩側均開設有可供所述移動塊左右移動的移動槽；

5、所述限位組件包括滑動地設置于放置口內側的兩個限位板，兩個所述限位板相鄰一側均開設有半弧形槽，所述安裝架內側且位于放置口前后兩側均貫穿設置有螺紋套筒，并與其轉動連接，所述螺紋套筒內側均螺紋設置有螺紋桿，所述螺紋桿遠離螺紋套筒一端均與相鄰所述限位板一側固定連接。

6、優選的，所述工作臺頂部靠近左側處固定安裝有固定座，所述固定座內側轉動地設置有三爪卡盤，所述三爪卡盤于兩個限位板處于同一水平高度設置。

7、優選的，所述工作臺左側連通設置有排料管，所述排料管表面設置有調節閥。

8、優選的，所述收集倉內側的前后兩側均固定安裝有導料板，所述導料板為傾斜設置，所述導料板表面均開設有多個導料槽。

9、優選的，所述安裝架左側靠近頂部固定安裝有頂板，所述頂板頂部固定安裝有電動推桿，所述電動推桿動力輸出軸貫穿頂板內側，并固定安裝有磨削件。

10、優選的，所述安裝架前后兩側均轉動地設置有驅動相鄰所述螺紋套筒轉動的把手，所述半弧形槽內側壁均開設有防滑槽。

11、與相關技術相比較，本實用新型提供的陶瓷棒成型加工設備的磨削裝置具有如下有益效果：

12、本實用新型提供一種陶瓷棒成型加工設備的磨削裝置，通過裝置的各個零部件互相配合設置，使驅動電機帶動絲桿轉動，絲桿帶動驅動塊在驅動槽內側左右滑動，驅動塊帶動安裝架移動，安裝架通過頂板帶動磨削件移動至合適位置，把手帶動螺紋套筒轉動，螺紋套筒通過與螺紋桿的螺紋連接關系，帶動限位板向陶瓷棒移動，并貼合在其前后兩側進行限位，從而增加裝置的穩定性，大大保障了裝置的加工質量。

技術特征：

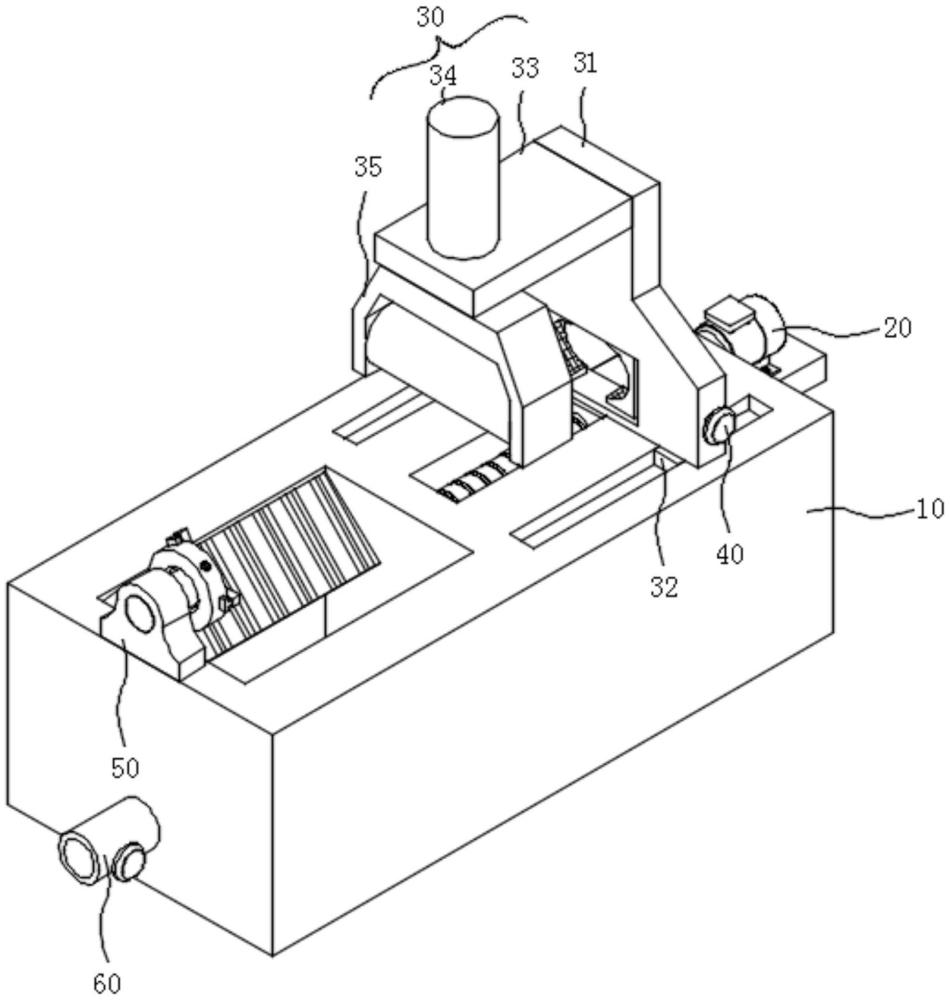

1.一種陶瓷棒成型加工設備的磨削裝置，其特征在于，包括：工作臺(10)，所述工作臺(10)內側設置有驅動組件(20)，所述驅動組件(20)頂部設置有安裝組件(30)，所述安裝組件(30)內側設置有限位組件(40)；

2.根據權利要求1所述的陶瓷棒成型加工設備的磨削裝置，其特征在于，所述工作臺(10)頂部靠近左側處固定安裝有固定座，所述固定座內側轉動地設置有三爪卡盤(50)，所述三爪卡盤(50)于兩個限位板(41)處于同一水平高度設置。

3.根據權利要求1所述的陶瓷棒成型加工設備的磨削裝置，其特征在于，所述工作臺(10)左側連通設置有排料管(60)，所述排料管(60)表面設置有調節閥。

4.根據權利要求1所述的陶瓷棒成型加工設備的磨削裝置，其特征在于，所述收集倉(25)內側的前后兩側均固定安裝有導料板(26)，所述導料板(26)為傾斜設置，所述導料板(26)表面均開設有多個導料槽。

5.根據權利要求1所述的陶瓷棒成型加工設備的磨削裝置，其特征在于，所述安裝架(31)左側靠近頂部固定安裝有頂板(33)，所述頂板(33)頂部固定安裝有電動推桿(34)，所述電動推桿(34)動力輸出軸貫穿頂板(33)內側，并固定安裝有磨削件(35)。

6.根據權利要求1所述的陶瓷棒成型加工設備的磨削裝置，其特征在于，所述安裝架(31)前后兩側均轉動地設置有驅動相鄰所述螺紋套筒(43)轉動的把手(45)，所述半弧形槽(42)內側壁均開設有防滑槽。

技術總結
本技術提供一種陶瓷棒成型加工設備的磨削裝置。包括：工作臺，所述工作臺內側設置有驅動組件，所述驅動組件頂部設置有安裝組件，所述安裝組件內側設置有限位組件；所述工作臺頂部靠近左側處固定安裝有固定座，所述固定座內側轉動地設置有三爪卡盤。本技術提供一種陶瓷棒成型加工設備的磨削裝置，通過裝置的各個零部件互相配合設置，使驅動電機帶動絲桿轉動，絲桿帶動驅動塊左右滑動，安裝架通過頂板帶動磨削件移動至合適位置，把手帶動螺紋套筒轉動，螺紋套筒通過與螺紋桿的螺紋連接關系，帶動限位板向陶瓷棒移動，并貼合在其前后兩側進行限位，從而增加裝置的穩定性，大大保障了裝置的加工質量。
