本技術涉及一種護理托盤，特別是涉及一種護理專業用防塵護理托盤，屬于護理。

背景技術：

1、托盤是對物品進行擺放的一種用具，在護理過程中，托盤已經得到廣泛的運用，主要用于對醫療器械進行擺放，以及對藥物和手術、護理物品進行承載擺放。

2、而現有的護理專業用護理托盤，在實際使用時，不能有效的進行防塵，導致灰塵容易進入到護理托盤中，對護理托盤中的護理工具的潔凈度造成影響。

技術實現思路

1、本實用新型的主要目的是為了解決不能有效的進行防塵的問題，而提供一種護理專業用防塵護理托盤。

2、本實用新型的目的可以通過采用如下技術方案達到：

3、一種護理專業用防塵護理托盤，包括第一托盤以及安裝在所述第一托盤頂部的防塵蓋，所述防塵蓋的底部設置有滑桿，所述滑桿與所述第一托盤滑動連接，所述防塵蓋的底部與所述滑桿的頂部轉動連接，所述防塵蓋上安裝有第一插塊，所述第一托盤上開設有與所述第一插塊相互配合的第一插槽，所述第一托盤的下方設置有底板，所述第一托盤通過第二連接桿連接所述底板，所述第一托盤上滑動安裝有支撐桿，所述底板上滑動安裝有第二托盤，所述支撐桿上安裝有第一連接桿，所述支撐桿的一側安裝有第二插塊，所述第二托盤上開設有與所述第二插塊相互配合的第二插槽。

4、優選的，所述防塵蓋的底部安裝有轉塊，所述滑桿上開設有與所述轉塊相互配合的轉槽，所述轉塊上開設有多個滾珠槽，所述滾珠槽的內部轉動安裝有滾珠。

5、優選的，所述滑桿的兩側均安裝有第三滑塊，所述第一托盤上開設有與所述第三滑塊相互配合的第三滑槽，所述第三滑塊為t形滑塊，所述第三滑槽為t形滑槽，所述防塵蓋的頂部安裝有第二握把，所述第二握把上安裝有第二防滑墊。

6、優選的，所述第二托盤的底部安裝有第二滑塊，所述底板上開設有與所述第二滑塊相互配合的第二滑槽，所述第二滑塊為t形滑塊，所述第二滑槽為t形滑槽，所述第二托盤的兩側均安裝有第一握把，所述第一握把上安裝有第一防滑墊。

7、優選的，所述支撐桿的頂部安裝有第一滑塊，所述第一托盤上開設有與所述第一滑塊相互配合的第一滑槽，所述第一滑塊為t形滑塊，所述第一滑槽為t形滑槽，所述第一滑塊上安裝有卡合機構。

8、優選的，所述卡合機構包括空腔、彈簧和卡球，所述第一滑塊上開設有空腔，所述空腔的內部安裝有彈簧，所述彈簧的一端安裝有卡球，所述第一托盤上開設有與所述卡球相互配合的卡槽。

9、本實用新型的有益技術效果：

10、1、按照本實用新型的護理專業用防塵護理托盤，通過設置防塵蓋，能夠對第一托盤進行防塵，能夠避免灰塵進入到第一托盤中，通過設置第二托盤，將第二托盤滑入到第一托盤的下方，第一托盤能夠對第二托盤進行防塵，能夠避免灰塵進入到第二托盤中，能夠避免灰塵影響第一托盤和第二托盤中護理工具的潔凈度。

11、2、通過設置第一托盤和第二托盤，能夠進行分類放置護理工具，通過設置滑桿與第一托盤滑動連接，能夠滑動防塵蓋打開第一托盤，通過設置第二插塊與第二插槽卡合連接能夠對安裝后的第二托盤進行限位。

技術特征：

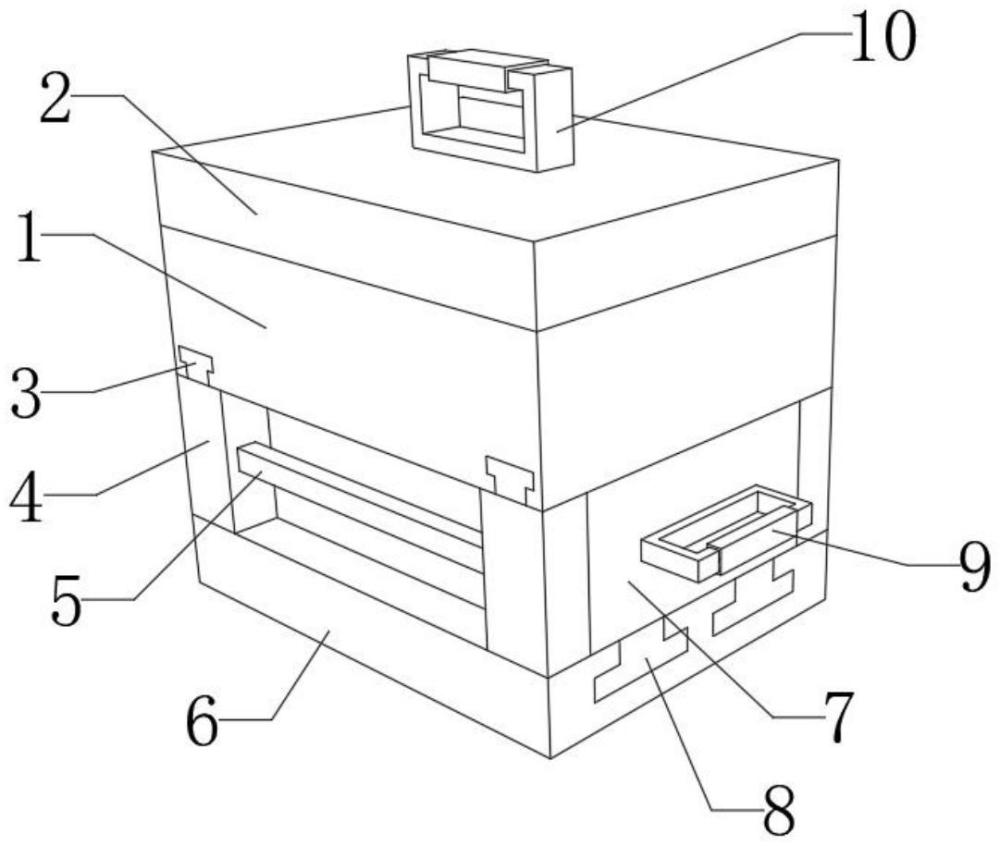

1.一種護理專業用防塵護理托盤，其特征在于，包括第一托盤(1)以及安裝在所述第一托盤(1)頂部的防塵蓋(2)，所述防塵蓋(2)的底部設置有滑桿(11)，所述滑桿(11)與所述第一托盤(1)滑動連接，所述防塵蓋(2)的底部與所述滑桿(11)的頂部轉動連接，所述防塵蓋(2)上安裝有第一插塊(12)，所述第一托盤(1)上開設有與所述第一插塊(12)相互配合的第一插槽，所述第一托盤(1)的下方設置有底板(6)，所述第一托盤(1)通過第二連接桿(21)連接所述底板(6)，所述第一托盤(1)上滑動安裝有支撐桿(4)，所述底板(6)上滑動安裝有第二托盤(7)，所述支撐桿(4)上安裝有第一連接桿(5)，所述支撐桿(4)的一側安裝有第二插塊(16)，所述第二托盤(7)上開設有與所述第二插塊(16)相互配合的第二插槽。

2.根據權利要求1所述的一種護理專業用防塵護理托盤，其特征在于，所述防塵蓋(2)的底部安裝有轉塊(13)，所述滑桿(11)上開設有與所述轉塊(13)相互配合的轉槽(18)，所述轉塊(13)上開設有多個滾珠槽，所述滾珠槽的內部轉動安裝有滾珠(14)。

3.根據權利要求2所述的一種護理專業用防塵護理托盤，其特征在于，所述滑桿(11)的兩側均安裝有第三滑塊(15)，所述第一托盤(1)上開設有與所述第三滑塊(15)相互配合的第三滑槽，所述第三滑塊(15)為t形滑塊，所述第三滑槽為t形滑槽，所述防塵蓋(2)的頂部安裝有第二握把(10)，所述第二握把(10)上安裝有第二防滑墊。

4.根據權利要求3所述的一種護理專業用防塵護理托盤，其特征在于，所述第二托盤(7)的底部安裝有第二滑塊(8)，所述底板(6)上開設有與所述第二滑塊(8)相互配合的第二滑槽，所述第二滑塊(8)為t形滑塊，所述第二滑槽為t形滑槽，所述第二托盤(7)的兩側均安裝有第一握把(9)，所述第一握把(9)上安裝有第一防滑墊。

5.根據權利要求4所述的一種護理專業用防塵護理托盤，其特征在于，所述支撐桿(4)的頂部安裝有第一滑塊(3)，所述第一托盤(1)上開設有與所述第一滑塊(3)相互配合的第一滑槽，所述第一滑塊(3)為t形滑塊，所述第一滑槽為t形滑槽，所述第一滑塊(3)上安裝有卡合機構。

6.根據權利要求5所述的一種護理專業用防塵護理托盤，其特征在于，所述卡合機構包括空腔(20)、彈簧(19)和卡球(17)，所述第一滑塊(3)上開設有空腔(20)，所述空腔(20)的內部安裝有彈簧(19)，所述彈簧(19)的一端安裝有卡球(17)，所述第一托盤(1)上開設有與所述卡球(17)相互配合的卡槽。

技術總結
本技術公開了一種護理專業用防塵護理托盤，屬于護理技術領域，包括第一托盤以及安裝在第一托盤頂部的防塵蓋，防塵蓋的底部設置有滑桿，滑桿與第一托盤滑動連接，防塵蓋的底部與滑桿的頂部轉動連接，防塵蓋上安裝有第一插塊，第一托盤上開設有與第一插塊相互配合的第一插槽，第一托盤的下方設置有底板，第一托盤通過第二連接桿連接底板，第一托盤上滑動安裝有支撐桿。本技術通過設置防塵蓋，能夠對第一托盤進行防塵，能夠避免灰塵進入到第一托盤中，通過設置第二托盤，將第二托盤滑入到第一托盤的下方，第一托盤能夠對第二托盤進行防塵，能夠避免灰塵進入到第二托盤中，能夠避免灰塵影響第一托盤和第二托盤中護理工具的潔凈度。

技術研發人員：閆娓娓,王宇
受保護的技術使用者：中國人民解放軍總醫院京南醫療區
技術研發日：20240710
技術公布日：2025/4/28
