本發明涉及一種感測模塊及檢測裝置，尤其涉及一種光學感測模塊及手持式光學檢測裝置。

背景技術：

1、傳統耳鏡是利用光纖導光或是利用燈泡提供光源，由醫生的眼睛貼近耳鏡的窗口直接觀察耳朵的病征，由于傳統耳鏡的窗口為透鏡設計，后又發展出可將窗口掀開讓相機可以放置于原窗口處進行拍照，予以進行記錄也便于提供給患者觀看。后又隨著數字相機的進步以及微電子電路的進步，發展出數字耳鏡，可以直接取得數字醫療圖像。

2、然上所述，不論是光源或是圖像都是以可見光范圍為范疇。然而有不少物質在非可見光波段有特別的吸收特性，例如水在紅外線有比可見光明顯的吸收特性。因此以短波紅外線(short?wave?infrared,swir)的技術于近年來獲得重視，目前應用于農業的偵測為大宗，于醫學上的應用尚不普及。

3、當前，耳科的檢查通過耳鏡觀察耳膜，主要用以檢查耳膜受損的狀況為主，以及部分化膿性的中耳炎，由于化膿性中耳炎部分組織液為淡黃色或是暗棕色，如果是此類的中耳炎通過傳統以可見光為光源的耳鏡是可以觀察得到的，然而有為數眾多的中耳炎患者的耳內積水為透明，此類的患者無法通過傳統耳鏡得以觀察到，因此醫生會通過鼓室圖(耳壓圖)檢查聽力測驗來協助判斷，然這樣的方式往往仍并無法準確的判斷。醫生們會通過在耳膜上進行微創進行原本預判為積水性中耳炎的方式進行，方能確定是否真為積水性中耳炎，耳膜的破壞對于聽力是有直接性的影響，部分患者的自我修復能力較差，需要通過耳膜修復手術方能恢復聽力。如有一個技術能夠精準的協助判斷耳膜內積水現象，將可以大幅降低不必要的后續醫療行為，及降低患者的不適感，予以增進患者的福祉。

技術實現思路

1、本發明是針對一種光學感測模塊，其可取得可見光圖像及短波紅外線圖像。

2、本發明是針對一種手持式光學檢測裝置，其包括上述的光學感測模塊。

3、根據本發明的實施例，一種光學感測模塊，適于感測對象，包括分光鏡、光源組件、第一圖像傳感器、第一濾光片、第二圖像傳感器及第二濾光片。分光鏡包括相對的第一面與第二面。光源組件朝向第一面，且包括至少一可見光光源及至少一短波紅外線光源。第一圖像傳感器朝向第一面。第一濾光片位于分光鏡的第一面與第一圖像傳感器之間。第二圖像傳感器朝向第二面。第二濾光片位于分光鏡的第二面與第二圖像傳感器之間。光源組件所發出的光線射向分光鏡，部分的光線被分光鏡反射而射向?qū)ο?。射向?qū)ο蟮墓饩€被對象反射回分光鏡，被反射回分光鏡的光線的一部分被分光鏡反射，通過第一濾光片，且進入第一圖像傳感器，被反射回分光鏡的光線的另一部分穿透分光鏡，通過第二濾光片，且進入第二圖像傳感器。

4、在根據本發明的實施例中，光學感測模塊還包括至少一第一聚焦透鏡及至少一第二聚焦透鏡。至少一第一聚焦透鏡設置于第一圖像傳感器與第一濾光片之間。至少一第二聚焦透鏡設置于第二圖像傳感器與第二濾光片之間。

5、在根據本發明的實施例中，光源組件與第一圖像傳感器同軸，光源組件位于第一圖像傳感器與分光鏡之間，且光源組件排列呈環狀。

6、在根據本發明的實施例中，光源組件的出光面比第一濾光片更靠近分光鏡。

7、在根據本發明的實施例中，光學感測模塊還包括導光柱，光源組件與第一圖像傳感器不同軸，導光柱設置于光源組件與分光鏡之間。

8、在根據本發明的實施例中，光學感測模塊，還包括透鏡組件，設置于分光鏡的第一面旁，且位于被分光鏡反射而射向?qū)ο蟮墓饩€以及被對象反射回分光鏡的光線的路徑上。

9、在根據本發明的實施例中，至少一可見光光源為多個可見光光源，至少一短波紅外線光源為多個短波紅外線光源，這些可見光光源與這些短波紅外線光源交錯配置。

10、在根據本發明的實施例中，第一圖像傳感器與第二圖像傳感器的其中一者為可見光圖像傳感器，另一者為短波紅外線圖像傳感器，可見光圖像傳感器所對應的第一濾光片或第二濾光片用以供400納米至700納米之間的光線通過，短波紅外線所對應的第二濾光片或第一濾光片用以供700納米至2500納米之間的光線通過。

11、在根據本發明的實施例中，第一圖像傳感器與第二圖像傳感器均為用以接收可見光與短波紅外線的圖像傳感器，第一濾光片與第二濾光片的其中一者用以供400納米至700納米之間的光線通過，另一者用以供700納米至2500納米之間的光線通過。

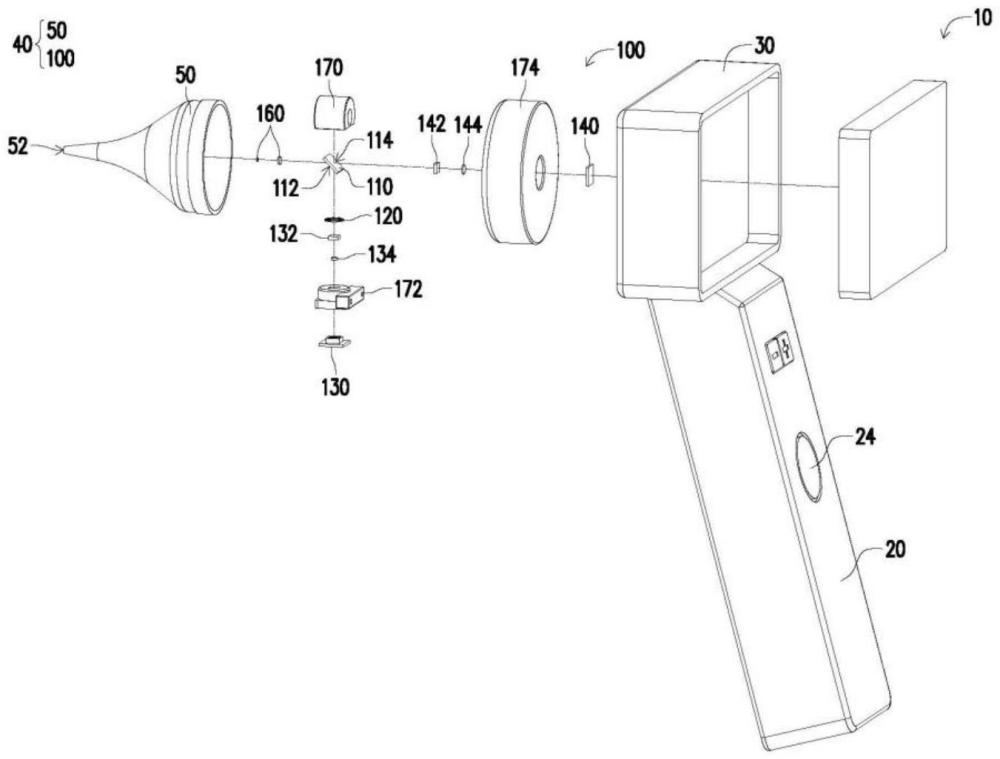

12、根據本發明的實施例，一種手持式光學檢測裝置，適于檢測耳道與耳膜，包括手把、主機及鏡頭集成。主機設置于手把旁。鏡頭集成電性連接于主機，且包括漏斗狀外罩及光學感測模塊。漏斗狀外罩包括開口。光學感測模塊設置于漏斗狀外罩內，被分光鏡反射而射向?qū)ο蟮墓饩€以及被對象反射回分光鏡的光線通過漏斗狀外罩的開口離開與進入鏡頭集成。

13、本發明的手持式光學檢測裝置的光學感測模塊的光源組件朝向分光鏡的第一面且包括可見光光源及短波紅外線光源。第一圖像傳感器朝向分光鏡的第一面。第一濾光片位于分光鏡的第一面與第一圖像傳感器之間。第二圖像傳感器朝向第二面。第二濾光片位于分光鏡的第二面與第二圖像傳感器之間。光源組件所發出的光線射向分光鏡，部分的光線被分光鏡反射而射向?qū)ο?。射向?qū)ο蟮墓饩€被對象反射回分光鏡，被反射回分光鏡的光線的一部分被分光鏡反射，通過第一濾光片，且進入第一圖像傳感器，被反射回分光鏡的光線的另一部分穿透分光鏡，通過第二濾光片，且進入第二圖像傳感器。因此，本發明的手持式光學檢測裝置的光學感測模塊可取得可見光圖像及短波紅外線圖像，而可檢測不同項目。

技術特征：

1.一種光學感測模塊，適于感測對象，其特征在于，包括：

2.根據權利要求1所述的光學感測模塊，其特征在于，還包括：

3.根據權利要求1所述的光學感測模塊，其特征在于，所述光源組件與所述第一圖像傳感器同軸，所述光源組件位于所述第一圖像傳感器與所述分光鏡之間，且所述光源組件排列呈環狀。

4.根據權利要求3所述的光學感測模塊，其特征在于，所述光源組件的出光面比所述第一濾光片更靠近所述分光鏡。

5.根據權利要求1所述的光學感測模塊，其特征在于，還包括：

6.根據權利要求1所述的光學感測模塊，其特征在于，還包括：

7.根據權利要求1所述的光學感測模塊，其特征在于，所述至少一可見光光源為多個可見光光源，所述至少一短波紅外線光源為多個短波紅外線光源，所述多個可見光光源與所述多個短波紅外線光源交錯配置。

8.根據權利要求1所述的光學感測模塊，其特征在于，所述第一圖像傳感器與所述第二圖像傳感器的其中一者為可見光圖像傳感器，另一者為短波紅外線圖像傳感器，所述可見光圖像傳感器所對應的所述第一濾光片或所述第二濾光片用以供400納米至700納米之間的光線通過，所述短波紅外線所對應的所述第二濾光片或所述第一濾光片用以供700納米至2500納米之間的光線通過。

9.根據權利要求1所述的光學感測模塊，其特征在于，所述第一圖像傳感器與所述第二圖像傳感器均為用以接收可見光與短波紅外線的圖像傳感器，所述第一濾光片與所述第二濾光片的其中一者用以供400納米至700納米之間的光線通過，另一者用以供700納米至2500納米之間的光線通過。

10.一種手持式光學檢測裝置，適于檢測耳道，其特征在于，包括：

技術總結
本發明提供一種光學感測模塊及手持式光學檢測裝置，光學感測模塊包括分光鏡、光源組件、第一、第二圖像傳感器、第一、第二濾光片。分光鏡包括第一、第二面。光源組件朝向第一面，且包括可見光光源及短波紅外線光源。第一、第二圖像傳感器各朝向第一、第二面。第一濾光片位于第一面與第一圖像傳感器之間。第第二濾光片位于第二面與第二圖像傳感器之間。光源組件的光線射向分光鏡，部分的光線被分光鏡反射而射向?qū)ο蟆Ｉ湎驅ο蟮墓饩€被反射回分光鏡，被反射回分光鏡的光線的一部分被分光鏡反射，通過第一濾光片，進入第一圖像傳感器，被反射的光線的另一部分穿透分光鏡，通過第二濾光片，進入第二圖像傳感器，而可取得可見光圖像及短波紅外線圖像。

技術研發人員：林志儒,黃澄富
受保護的技術使用者：廣州立景創新科技有限公司
技術研發日：
技術公布日：2025/4/28
