本發明涉及人體心率檢測領域，尤其是涉及基于毫米波雷達的人體心率檢測裝置及方法。

背景技術：

1、目前，人體心率檢測技術主要包括以下幾種：

2、1)光電容積脈搏圖技術：通過檢測皮膚表面血液容積變化來獲取心率信息，廣泛應用于智能手環、手表等可穿戴設備。

3、2)心電圖技術：通過電極片貼在皮膚上，檢測心臟電活動來獲取心率信息，主要用于醫療領域。

4、3)胸部帶式心率監測技術：通過胸部帶式傳感器，檢測胸部運動和心跳信號，適用于運動場景。

5、上述不同技術路線的缺陷分別為：

6、1)光電容積脈搏圖技術易受皮膚顏色、環境光線等因素影響，準確性受限；需緊密貼合皮膚，使用體驗不佳。

7、2)心電圖技術需粘貼電極片，使用不便；無法實現長時間連續監測。

8、3)胸部帶式心率監測技術存在佩戴不適，易受運動干擾，準確性較低的缺陷。

9、且上述技術路線均只能實現近距離一對一的心率監測，對于指定場景下區域范圍內的多個人體心率監測無法實現。

技術實現思路

1、為了解決上述技術問題，本發明提供基于毫米波雷達的人體心率檢測裝置及方法。采用如下的技術方案：

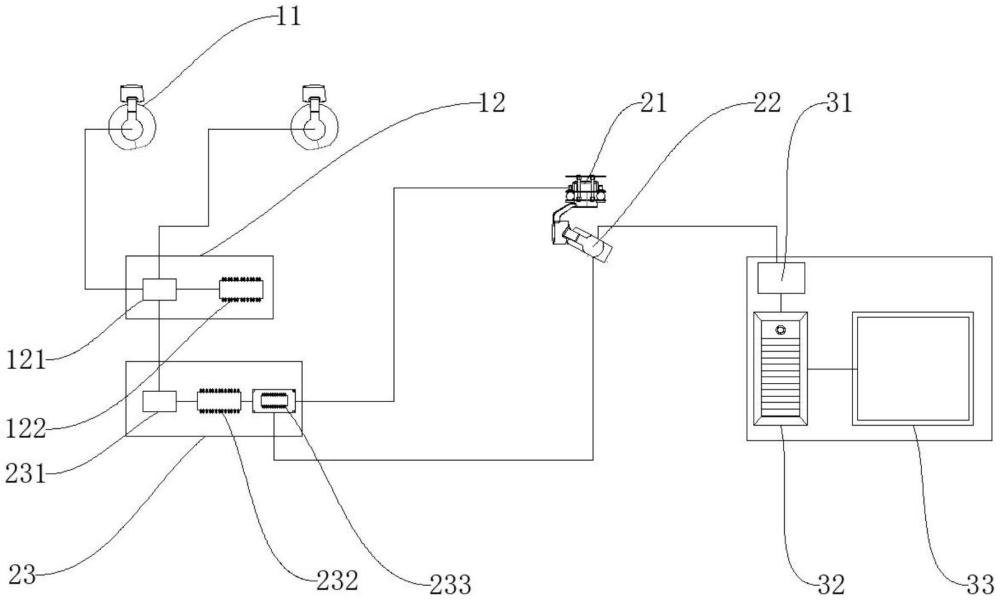

2、基于毫米波雷達的人體心率檢測裝置，其特征在于：包括視覺檢測單元、毫米波雷達檢測單元和心率分析模塊，所述視覺檢測單元包括多個攝像頭和視覺分析模塊，多個攝像頭拍攝目標范圍內視覺畫面，所述視覺分析模塊分別與多個攝像頭通信連接，交互目標范圍內視覺畫面，并基于人體運動追蹤算法得到多個人體特征位置和運動數據，基于運動數據判斷對應人體在設定時間內運動量低于設定值時，判斷對應人體處于靜止?fàn)顟B(tài)，得到靜止?fàn)顟B(tài)的人體位置數據；

3、毫米波雷達檢測單元包括角度調整機構、毫米波雷達和基于芯片的雷達控制器，角度調整機構的底座安裝在攝像頭一側，毫米波雷達安裝在角度調整機構的活動部上，雷達控制器與視覺分析模塊通信連接交互靜止?fàn)顟B(tài)的人體位置數據，并分別控制角度調整機構和毫米波雷達的執行動作，使毫米波雷達朝向靜止?fàn)顟B(tài)的人體位置并發射毫米雷達波，心率分析模塊與毫米波雷達通信交互，分析得到對應人體的心率數據。

4、通過采用上述技術方案，通過采用毫米波雷達檢測單元可以解決遠距離檢測人體心率的解決方案，其適用場景一般是病房、監所等較為封閉的場所，可以在無接觸設備狀態下監測區域場所內的多個人體心率，為了能實現較為準確的監測結果，需要先通過視覺檢測單元來確定人體特征位置，并且需要人體相對靜止?fàn)顟B(tài)才能采用毫米波雷達定向獲取更加準確的心率信號，具體的可以基于視覺檢測單元可以基于人體運動追蹤算法得到多個人體特征位置和運動數據，人體追蹤算法在視覺監控領域?qū)儆谳^為成熟的技術方案，可以實現對人體特征進行自動化識別，還可以通過視覺位移算法實現位移量的計算，最終基于設定的靜止?fàn)顟B(tài)判斷標準實現對應人體特征處于靜止?fàn)顟B(tài)，例如可以設定幾秒內位移量低于多少來實現人體相對處于靜止?fàn)顟B(tài)的判斷，并通過視覺分析算法可以基于預先構建的當前區域的電子地圖來實現對靜止?fàn)顟B(tài)人體位置的確定；

5、最終對判斷為靜止?fàn)顟B(tài)的人體作為遠距離心率檢測的目標，通過雷達控制器控制角度調整機構的動作可以實現將毫米波雷達對準人體心臟位置，可以實現基于毫米波對于胸部由于心跳的起伏進行檢測，基于并最終通過分析得到對應人體的心率數據；

6、實現了在目標區域范圍內的遠距離心率監測，可以對目標區域內的多個人體目標檢測心率。

7、可選的，視覺分析模塊包括存儲器和視覺分析芯片，所述存儲器分別與多個攝像頭通信連接，所述視覺分析芯片與存儲器通信連接交互，視覺分析芯片基于人體運動追蹤算法得到多個人體特征位置和運動數據，并判斷是否存在人體特征處于靜止?fàn)顟B(tài)，將判斷處于靜止?fàn)顟B(tài)的人體特征位置數據存儲在存儲器。

8、通過采用上述技術方案，視覺分析模塊的實現形式可以是存儲器和視覺分析芯片，還可以是具有視覺分析能力的其它智能體，例如視覺分析計算機等。

9、可選的，角度調整機構是電動云臺。

10、通過采用上述技術方案電動云臺可以實現雷達角度的自動化調整，可以精準的指向目標方向，具體應用時還可以配合電動直線滑臺或平面電機等，將電動直線滑臺或平面電機安裝在區域目標的房頂，再將角度調整機構安裝在電動直線滑臺或平面電機的活動部上，可以增加角度調整機構上安裝的毫米波雷達覆蓋范圍，避免角度原因雷達干擾。

11、可選的，雷達控制器包括緩存器、指令生成芯片和控制芯片，所述緩存器與存儲器通信交互靜止?fàn)顟B(tài)的人體特征位置數據，指令生成芯片與緩存器通信連接，基于人體特征位置數據分別生成用于控制角度調整機構和毫米波雷達的控制指令，所述控制芯片與緩存器通過連接，基于控制指令分別控制角度調整機構和毫米波雷達的執行動作。

12、通過采用上述技術方案，指令生成芯片可以根據人體特征位置數據分別生成用于控制角度調整機構和毫米波雷達的控制指令，再通過控制芯片控制角度調整機構動作，實現毫米波雷達對準目標人體指定位置，并控制毫米波雷達發射毫米波，并接收反射的毫米波信號，實現微量位移的檢測，從而實現所需要檢測的心率相關信號數據。

13、可選的，心率分析模塊包括雷達數據存儲器和雷達數據分析計算機，所述雷達數據存儲器與毫米波雷達通信交互雷達數據，所述雷達數據分析計算機基于多普勒效應檢測分析人體胸部的微小規律運動，通過頻譜分析方法從微多普勒信號中分析得到心率信息。

14、通過采用上述技術方案，心率分析模塊基于雷達數據分析計算機來實現，雷達數據分析計算機是具有一定算力的計算機，可以高效地實現對雷達數據的處理。

15、可選的，心率分析模塊還包括顯示器，顯示器與雷達數據分析計算機通信連接，顯示人體輪廓和對應心率數據。

16、通過采用上述技術方案，顯示器可以配合實現更加豐富的心率數據顯示，例如可以通過采集視覺檢測單的人體特征數據，再通過常規的輪廓標注后，再將對應心率數據標注進行顯示，使管理人員，例如病房醫生可以更加便捷地了解區域范圍內多個人員的心率狀態。

17、基于毫米波雷達的人體心率檢測方法，采用基于毫米波雷達的人體心率檢測裝置對區域目標范圍內的多個人體目標檢測心率，包括以下步驟：

18、步驟1，多個攝像頭拍攝目標范圍內視覺畫面，取視覺畫面中人體目標完整，且像素最大的視覺畫面作為待分析視覺畫面；

19、步驟2，視覺分析芯片基于人體運動追蹤算法對待分析視覺畫面分析得到多個人體特征位置和運動數據，并基于靜止?fàn)顟B(tài)判斷條件判斷人體特征是否處于靜止?fàn)顟B(tài)，靜止?fàn)顟B(tài)判斷條件是設定持續時間內運動量低于設定值；

20、步驟3，當判斷存在對應人體特征處于靜止?fàn)顟B(tài)時，基于區域目標的電子地圖標識對應人體特征位置數據；

21、步驟4，緩存器與存儲器通信交互靜止?fàn)顟B(tài)的人體特征位置數據，指令生成芯片基于人體特征位置數據分別生成用于控制角度調整機構和毫米波雷達的控制指令，控制芯片基于控制指令分別控制角度調整機構和毫米波雷達的執行動作，使毫米波雷達的指向處于靜止?fàn)顟B(tài)人體特征的胸部位置，并開啟毫米波雷達發射毫米波；

22、步驟5，雷達數據存儲器存儲毫米波數據，雷達數據分析計算機基于頻譜分析方法計算得到對應人體的心率數據；

23、步驟6，顯示器與雷達數據分析計算機交互對應人體的心率數據，并與視覺檢測單元交互人體特征數據，基于實景畫面顯示對應人體的輪廓畫面和心率數據。

24、可選的，步驟2中，靜止?fàn)顟B(tài)判斷條件是：在設定人體特征的幾何中心在五秒內的位移量小于十毫米。

25、通過采用上述技術方案，由于采用多個攝像頭的方案，因此可能出現多個攝像頭拍攝的畫面均有完整的人體特征畫面，這時在選擇待分析視覺畫面時應當選擇畫面中人體目標完整，且像素最大的視覺畫面作為待分析視覺畫面，可以更好地實現人體位置追蹤；

26、人體運動追蹤算法可以實現對人體特征的追蹤，具體的人體運動追蹤算法使用背景減除法、光流法或深度學習算法來檢測和追蹤人體運動。

27、對于深度學習方法，使用卷積神經網絡(cnn)來識別人體特征；

28、對于每個檢測到的人體特征，計算其在連續幀中的位置變化。

29、如果在5秒內的總運動量低于10mm，則判斷該人體特征處于靜止?fàn)顟B(tài)，這時一般是人體處于相對靜止?fàn)顟B(tài)，可以采用毫米波來實現對人體胸部位置的心率信號進行采集。

30、可選的，步驟5中計算得到對應人體的心率數據包括以下子步驟：

31、步驟51，對雷達數據放大、濾波和下變頻；

32、步驟52，通過分析回波信號的相位變化或頻率變化來檢測胸部的微小運動；

33、步驟53，從接收到的微小運動信號中分離出與心臟跳動關聯的運動信號作為心率信號；

34、步驟54，通過傅里葉變換提取心率信號中的頻率成分，公式如下：

35、xf＝fx(t)；

36、其中xf是信號x(t)的傅里葉變換，f·表示傅里葉變換操作；

37、步驟55，找到傅里葉變換結果中的主頻峰值，并轉換為心率。

38、可選的，步驟55中，將主頻峰值轉換為心率的公式為：

39、

40、其中hr是心率，fpeak是心率信號中的主頻峰值，fsample是采樣頻率。

41、通過采用上述技術方案，毫米波雷達通常選擇在24ghz或77ghz的工業、科學和醫療頻段，這些頻率對人體的穿透性較好且不會造成傷害。還可以設計專用的毫米波雷達接收天線陣列，設計合適的天線陣列以聚焦在胸部區域，提高信噪比，當然直接采用毫米波雷達正對發射和接收也是可行的。毫米波雷達可以無接觸地檢測人體心率，適用于醫療監測、健康監測等領域。

42、綜上所述，本發明包括以下至少一種有益技術效果：

43、本發明能提供基于毫米波雷達的人體心率檢測裝置及方法，通過采用毫米波雷達檢測單元解決遠距離檢測人體心率的解決方案，可以在無接觸設備狀態下監測區域場所內的多個人體心率，為了能實現較為準確的監測結果，需要先通過視覺檢測單元來確定人體特征位置，并且需要人體相對靜止?fàn)顟B(tài)才能采用毫米波雷達定向獲取更加準確的心率信號，并通過視覺分析算法可以基于預先構建的當前區域的電子地圖來實現對靜止?fàn)顟B(tài)人體位置的確定；

44、最終對判斷為靜止?fàn)顟B(tài)的人體作為遠距離心率檢測的目標，通過雷達控制器控制角度調整機構的動作可以實現將毫米波雷達對準人體心臟位置，可以實現基于毫米波對于胸部由于心跳的起伏進行檢測，基于并最終通過分析得到對應人體的心率數據；

45、實現了在目標區域范圍內的遠距離心率監測，可以對目標區域內的多個人體目標檢測心率。
