本技術涉及一種吊扇，尤其是指吊扇最上面的那個裝飾罩（俗稱上吊鐘）的安裝結構。

背景技術：

1、我們知道，吊扇在安裝使用時，是通過吊桿和吊架來吊裝的，而吊架是安裝到天花板上的，此時，為了避免天花板上的吊架、吊架安裝螺絲和放置在吊架中的電路控制器等部件外露而影響美觀，人們往往都會用上裝飾罩（俗稱上吊鐘）來罩住它們。當前，人們在安裝上裝飾罩時，如圖1至3所示，需要在吊架100上擰上至少兩顆裝飾罩固定螺絲200和在上裝飾罩300的底面上開至少兩個葫蘆孔301（其包括用來供螺絲頭進出的大孔和供螺絲水平滑入且比螺絲頭小的小孔），在安裝上裝飾罩300時，從吊桿400下端套進來的上裝飾罩300，要使其葫蘆孔301的大孔對準吊架100上的裝飾罩固定螺絲200后罩上去，當裝飾罩固定螺絲200的螺絲頭201露出大孔時，再水平旋轉上裝飾罩300，使裝飾罩固定螺絲200水平滑入到葫蘆孔301的小孔中，此時，裝飾罩固定螺絲200的螺絲頭201外露出上裝飾罩330，以此來托住上裝飾罩使之不會往下掉。

2、從上可以看出，上裝飾罩的安裝不太方便（需要擰至少兩顆裝飾罩固定螺絲200和水平旋動上裝飾罩），另外，由于裝飾罩固定螺絲200的螺絲頭201和上裝飾罩300的葫蘆孔301都是外露的，這在一定程度上也影響了吊扇的整體美觀。

技術實現思路

1、本實用新型的目的是在于克服現有技術的不足，提供了一種安裝方便和能使吊扇安裝使用后更美觀的吊扇上裝飾罩的安裝結構。

2、為了解決上述存在的技術問題，本實用新型采用下述技術方案：

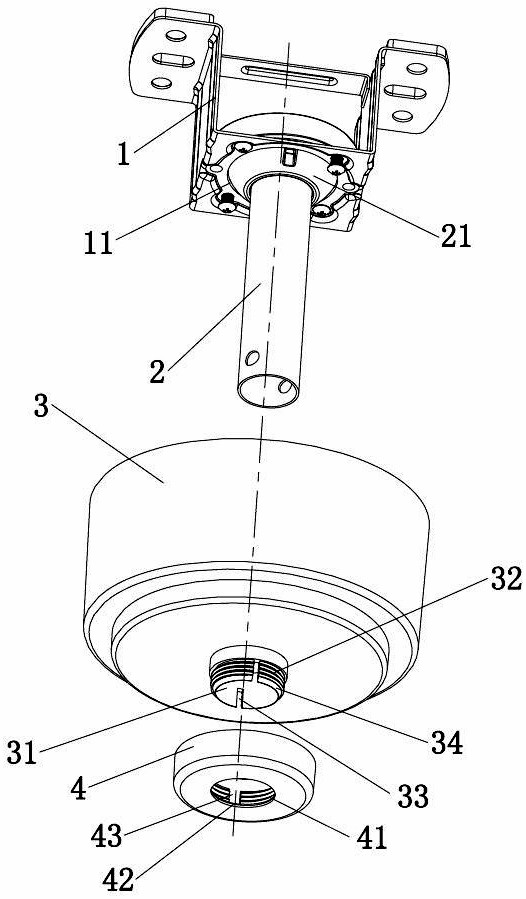

3、一種吊扇上裝飾罩的安裝結構，包括吊架、吊桿、上裝飾罩和裝飾蓋，其中：

4、所述吊架的上端安裝固定到天花板上，下端設有吊桿安裝卡口；

5、所述吊桿上端設有能卡入到該吊桿安裝卡口中的吊桿頭；

6、所述上裝飾罩從該吊桿下部套進來后罩在該吊架外；在所述上裝飾罩的套入孔的外壁上設有外螺牙和外端口處設有錐口；在所述外螺牙的外壁上設有豎缺口；

7、在所述裝飾蓋的中空孔的內壁上設有與該外螺牙相匹對的內螺牙和外端口處設有能使該錐口往里徑向收窄的收縮口；所述裝飾蓋從該吊桿下部套進來后擰到該外螺牙上時，該收縮口作用在該錐口上來使將該套入孔收緊。

8、在對上述吊扇上裝飾罩的安裝結構的改進方案中，所述裝飾蓋的收縮口為錐形的喇叭口。

9、在對上述吊扇上裝飾罩的安裝結構的改進方案中，所述上裝飾罩上的豎缺口有兩至四條。

10、在對上述吊扇上裝飾罩的安裝結構的改進方案中，所述裝飾蓋和其中空孔內壁上的內螺牙是一體注塑成型；所述裝飾蓋在注塑成型時在其中空孔內壁上設有直導槽。

11、與現有技術相比，本實用新型的有益效果：由于采用帶內螺紋孔和收縮口的裝飾蓋擰在上裝飾罩的帶豎缺口和錐口的外螺牙上，借助收縮口作用在錐口上來將套入孔稍微彈性變形地收緊，以此使上裝飾罩底部的套入孔抱緊在吊桿上，來固定住上裝飾罩，這樣就可以省去至少兩顆裝飾罩固定螺絲和開設在裝飾罩的底面上的葫蘆孔，也就不會因裝飾罩固定螺絲和葫蘆孔外露而影響吊扇的整體美觀，因此本實用新型的安裝使用方便，和能提高吊扇安裝使用后的美觀性。

12、下面結合附圖與具體實施方式對本實用新型作進一步的詳細描述：

技術特征：

1.一種吊扇上裝飾罩的安裝結構，其特征在于，包括吊架、吊桿、上裝飾罩和裝飾蓋，其中：

2.根據權利要求1所述的吊扇上裝飾罩的安裝結構，其特征在于，所述裝飾蓋的收縮口為錐形的喇叭口。

3.根據權利要求2所述的吊扇上裝飾罩的安裝結構，其特征在于，所述上裝飾罩上的豎缺口有兩至四條。

4.根據權利要求1至3任一項所述的吊扇上裝飾罩的安裝結構，其特征在于，所述裝飾蓋和其中空孔內壁上的內螺牙是一體注塑成型；所述裝飾蓋在注塑成型時在其中空孔內壁上設有直導槽。

技術總結
一種吊扇上裝飾罩的安裝結構，包括吊架、吊桿、上裝飾罩和裝飾蓋。在上裝飾罩的套入孔的外壁上設有外螺牙和外端口處設有錐口；在外螺牙的外壁上設有豎缺口；在裝飾蓋的中空孔的內壁上設有內螺牙和外端口處設有能使錐口往里徑向收窄的收縮口。由于采用帶內螺紋孔和收縮口的裝飾蓋擰在上裝飾罩的帶豎缺口和錐口的外螺牙上，借助收縮口作用在錐口上來將套入孔稍微彈性變形地收緊，以此使上裝飾罩底部的套入孔抱緊在吊桿上，來固定，這樣就可以省去至少兩顆裝飾罩固定螺絲和開設在裝飾罩的底面上的葫蘆孔，也就不會因裝飾罩固定螺絲和葫蘆孔外露而影響吊扇的整體美觀，因此本技術的安裝使用方便，和能提高吊扇安裝使用后的美觀性。

技術研發人員：鐘麗才,顏仕添
受保護的技術使用者：中山市扇友電器科技有限公司
技術研發日：20240708
技術公布日：2025/4/28
