本發明涉及骨科手術器械等相關，尤其涉及一種基于3d打印的個性化跗跖關節固定板。

背景技術：

1、跗跖關節損傷是足踝創傷中一大重要的損傷類型，其誤漏診率高，治療難度大，遠期療效亦欠佳。目前在此類損傷的診療技術方面仍存在一定的局限性。首先，現有的分型系統尚不系統全面，無法指導治療及提示預后，臨床意義有限；其次，仍缺少針對不同分型的內固定系統，尤其是忽略了“柱內”及“柱間”穩定的重要性，無法滿足個體化精準治療需求。

2、在跗跖關節復位固定手術中，楔骨間穩定性是跖跗關節穩定性的基礎，因為楔骨是對于跖跗關節復位的模板，如果楔骨間關節存在移位或不穩，則勢必影響整個lisfranc復合體的穩定性。目前研究認為，隱匿性lisfranc損傷(或稱lisfranc輕微損傷，subtlelisfranc?injury)并不是簡單的lisfranc韌帶的損傷或斷裂，也不是簡單的內側間隙增寬，可能同時合并內側和中間楔骨間關節的損傷或不穩，因此，在術中往往需要同時處理。

3、現有技術中，往往采用空心螺釘對跗跖關節進行固定，即采用一枚楔骨間螺釘和一枚lisfranc螺釘固定，但是螺釘固定可能存在損傷關節面的風險，對于置釘的方向也具有較高的要求，且一旦出現空心釘斷裂則較難取出。使患者面臨較高的手術風險。

4、現有技術中還存在采用兩枚固定板的固定方法，即用兩枚固定板分別固定內側-中間楔骨及內側楔骨-第二跖骨基，采用該方案的優勢為對于植入操作要求降低，且降低了關節面損傷的風險。但兩枚固定板顯著增加了患者的手術成本，且規格化的固定板難以滿足個性化精準治療。

5、因此，本領域技術人員致力于開發一種基于3d打印的個性化跗跖關節固定板，用以解決現有技術中存在的技術問題。

技術實現思路

1、有鑒于此，為解決上述問題，本發明的目的在于提供一種基于3d打印的個性化跗跖關節固定板，其中，包括：

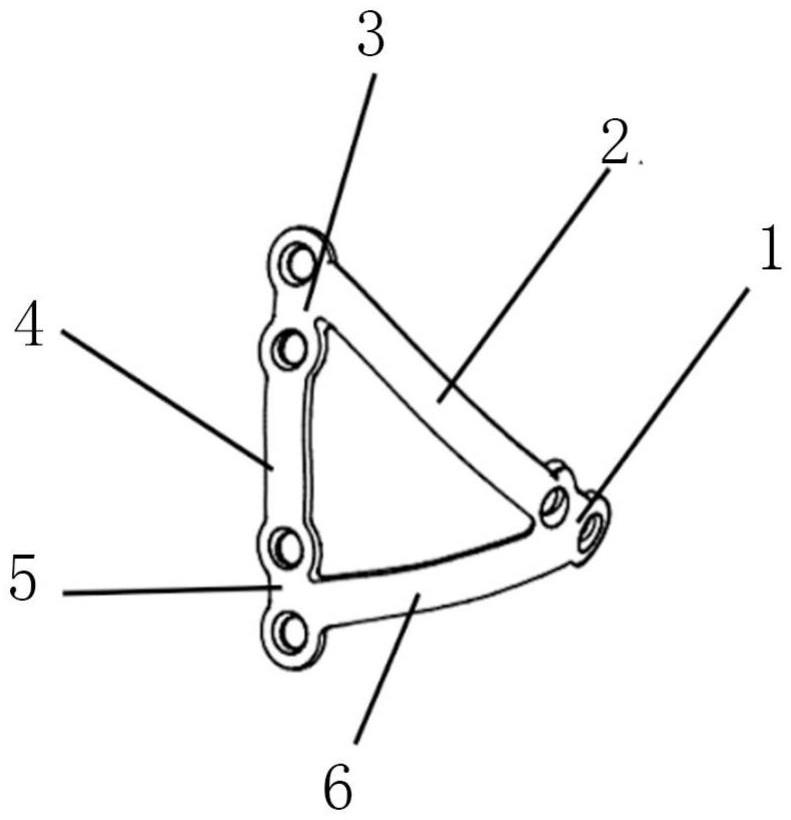

2、第一貼合板、第二貼合板、第三貼合板；

3、所述第一貼合板、所述第二貼合板和所述第三貼合板首尾依次連接組成三角形結構；

4、所述第一貼合板和所述第三貼合板的連接處向外凸出設有第一固定部；

5、所述第一貼合板和所述第二貼合板的連接處向外凸出設有第二固定部；

6、所述第二貼合板和所述第三貼合板的連接處向外凸出設有第三固定部；

7、所述第一貼合板和所述第三貼合板整體呈弧形設置，所述第二貼合板呈直線形設置。

8、上述的一種基于3d打印的個性化跗跖關節固定板，其中，所述第一固定部、所述第二固定部和所述第三固定部均設有一個第一螺紋孔。

9、上述的一種基于3d打印的個性化跗跖關節固定板，其中，所述第一固定部、所述第二固定部和所述第三固定部均呈弧形設置。

10、上述的一種基于3d打印的個性化跗跖關節固定板，其中，所述第一貼合板、所述第二貼合板和所述第三貼合板分別設有若干第二螺紋孔。

11、上述的一種基于3d打印的個性化跗跖關節固定板，其中，所述第一貼合板靠近所述第一固定部的一端呈弧形設置，所述第一貼合板靠近所述第二固定部的一端呈直線形設置。

12、上述的一種基于3d打印的個性化跗跖關節固定板，其中，所述第三貼合板靠近所述第一固定部的一端呈弧形設置，所述第三貼合板靠近所述第三固定部的一端呈直線形設置。

13、上述的一種基于3d打印的個性化跗跖關節固定板，其中，所述第一貼合板、所述第二貼合板和所述第三貼合板一體成型設置。

14、上述技術方案與現有技術相比具有的積極效果是：

15、1、本申請采用第一貼合板、第二貼合板、第三貼合板、第一固定部、第二固定部和第三固定部一體成型設計，實現固定板對內側楔骨、中間楔骨以及第二跖骨的固定與支撐，以實現對跗跖關節損傷的治療，既避免了空心螺釘植入難度過高的問題，還能縮短手術時間，降低手術風險和成本。

16、2、本申請通過人工智能技術對患者個性化醫學影像進行決策設計，并采用3d打印技術一體成型，與患者骨表精確貼合，不易造成軟組織激惹，亦不易造成關節面的損傷，整體固定效果更加可靠。是人工智能技術以及精準化醫療技術在足踝骨科領域的全新應用。

技術特征：

1.一種基于3d打印的個性化跗跖關節固定板，其特征在于，包括：

2.根據權利要求1所述的一種基于3d打印的個性化跗跖關節固定板，其特征在于，所述第一固定部、所述第二固定部和所述第三固定部均設有一個第一螺紋孔。

3.根據權利要求1所述的一種基于3d打印的個性化跗跖關節固定板，其特征在于，所述第一固定部、所述第二固定部和所述第三固定部均呈弧形設置。

4.根據權利要求1所述的一種基于3d打印的個性化跗跖關節固定板，其特征在于，所述第一貼合板、所述第二貼合板和所述第三貼合板分別設有若干第二螺紋孔。

5.根據權利要求1所述的一種基于3d打印的個性化跗跖關節固定板，其特征在于，所述第一貼合板靠近所述第一固定部的一端呈弧形設置，所述第一貼合板靠近所述第二固定部的一端呈直線形設置。

6.根據權利要求1所述的一種基于3d打印的個性化跗跖關節固定板，其特征在于，所述第三貼合板靠近所述第一固定部的一端呈弧形設置，所述第三貼合板靠近所述第三固定部的一端呈直線形設置。

7.根據權利要求1所述的一種基于3d打印的個性化跗跖關節固定板，其特征在于，所述第一貼合板、所述第二貼合板和所述第三貼合板一體成型設置。

技術總結
本發明公開了一種基于3D打印的個性化跗跖關節固定板，其中，包括：第一貼合板、第二貼合板和第三貼合板首尾依次連接組成三角形結構；第一貼合板和第三貼合板的連接處向外凸出設有第一固定部；第一貼合板和第二貼合板的連接處向外凸出設有第二固定部；第二貼合板和第三貼合板的連接處向外凸出設有第三固定部；第一貼合板和第三貼合板整體呈弧形設置，第二貼合板呈直線形設置。本申請采用第一貼合板、第二貼合板、第三貼合板、第一固定部、第二固定部和第三固定部一體成型，實現固定板對內側楔骨、中間楔骨以及第二跖骨的固定與支撐，實現對近跗跖關節損傷的治療，既避免了空心螺釘植入難度過高的問題，還能縮短手術時間，降低手術風險和成本。

技術研發人員：顧文奇,施忠民,馬昕,于曉巍,宋國勛
受保護的技術使用者：上海市第六人民醫院
技術研發日：
技術公布日：2025/4/24
