本發明涉及醫用輔助裝置，具體涉及醫用護理輔助擴肛器。

背景技術：

1、擴肛，也叫作肛管擴張，是指通過手指或器械擴張肛門括約肌以及直腸痙攣段，常用于肛腸疾病檢查、治療。

2、常見的擴肛過程中，操作人員會選擇合適的擴肛器，并在擴肛器上涂抹潤滑油，以減少對肛門的刺激，同時便于擴肛器插入肛門，而后緩慢的將擴肛器緩慢插入患者的肛門，當插入到一定深度后，適當旋轉以擴張肛門。

3、然而擴肛器在插入患者肛門處時，由于肛門為閉合狀態被擴肛器插入而撐開，促使肛門內壁貼合在擴肛器外壁上，隨著插入擴肛器上涂抹的大部分潤滑油容易被肛門阻擋在肛門外，促使擴肛器受潤滑油作用不佳，繼續插入所受阻力增大，繼續插入容易對患者肛門造成傷害。

技術實現思路

1、有鑒于此，本發明的目的在于提供醫用護理輔助擴肛器，以解決現有的擴肛器在插入患者肛門時，其表面涂抹的潤滑有容易被肛門阻擋在肛門外，隨著擴肛器的繼續插入，擴肛器所受阻力增大，容易對患者肛門造成傷害的問題。

2、本發明通過以下技術方案實現：

3、一種醫用護理輔助擴肛器，包括用于插入患者肛門的插桿，所述插桿上設置有能擴張患者肛門的支撐部，所述插桿中空設置且其內部滑動連接有滑動部，所述滑動部的側面與插桿內部密封連接，所述插桿內部包括位于滑動部兩側的第一腔室和第二腔室，所述插桿一端的外壁設置有與第二腔室連通的進液口和出液口，另一端設置有插頭，所述插頭中空設置且外壁設置有與其內部連通的輸出口，所述插頭與出液口之間設置有連接管，所述連接管的兩端分別與插頭內部以及出液口連通。

4、進一步限定，所述滑動部包括與插桿滑動連接的活動板、密封圈以及連接桿，所述活動板位于第一腔室和第二腔室之間，所述密封圈套設在活動板的弧面，且密封圈的外壁與插桿內壁相抵，所述連接桿與活動板靠近第二腔室的一面連接，所述連接桿遠離活動桿的一端貫穿插桿遠離插頭的一端。

5、進一步限定，所述連接桿遠離活動板的一端連接有連接座，所述連接座連接有用于固定裝置整體的固定部。

6、進一步限定，所述固定部包括底座和靠板，所述連接座與靠板的一端連接，所述靠板的底面與底座的頂面之間設置有支撐柱，所述支撐柱上下兩端分別與靠板和底座連接。

7、進一步限定，所述支撐柱包括下端均與底座固定連接的固定柱和伸縮柱，所述固定柱上端與背板遠離連接座的一端鉸接，所述伸縮柱上端與背板靠近連接座的一端鉸接。

8、進一步限定，所述支撐部包括多個擴張片以及調節擴張片展開幅度的調節組件，多個所述擴張片以插桿為軸環形均布，所述擴張片的一端與插頭鉸接。

9、進一步限定，所述調節組件包括與插桿滑動連接的滑動環以及固定滑動環的鎖止件，所述滑動環位于插桿和擴張片之間，且所述滑動環套設在插桿上；

10、所述擴張片靠近滑動環的一面開設有滑槽，所述滑槽靠近插頭的一端的水平位置高于其遠離插頭的一端，所述滑槽面向滑動環的一面為傾斜面。

11、進一步限定，所述鎖止件包括傳動桿、棘輪和卡塊，所述棘輪和卡塊均轉動連接于連接座上，所述卡塊通過扭簧與連接座連接，所述卡塊位于棘輪的一側，且所述卡塊的一端插接在棘輪一側；

12、所述傳動桿的一端與棘輪同軸且螺紋連接，另一端與所述滑動環連接。

13、進一步限定，所述擴張片內設置有加熱絲，所述插頭內設置有與加熱絲電連接的電源部。

14、進一步限定，所述靠板兩側相對彎曲成弧形，所述靠板的頂面設置有柔性墊。

15、本發明的有益效果在于：

16、將插桿插入患者的肛門，同時在不斷插入的過程中，通過活動部于插桿內腔同步反向移動，將第二腔室中的潤滑液經出液口、連接管和輸出口輸出到患者肛門內，促使插桿插入過程中，插桿外壁以及外壁上的支撐部通過潤滑液的作用，能降低其與患者肛門內部的摩擦，能夠流暢插入的同時，降低對患者造成的傷害。

17、本發明的其他優點、目標和特征在某種程度上將在隨后的說明書中進行闡述，并且在某種程度上，基于對下文的考察研究對本領域技術人員而言將是顯而易見的，或者可以從本發明的實踐中得到教導。本發明的目標和其他優點可以通過下面的說明書來實現和獲得。

技術特征：

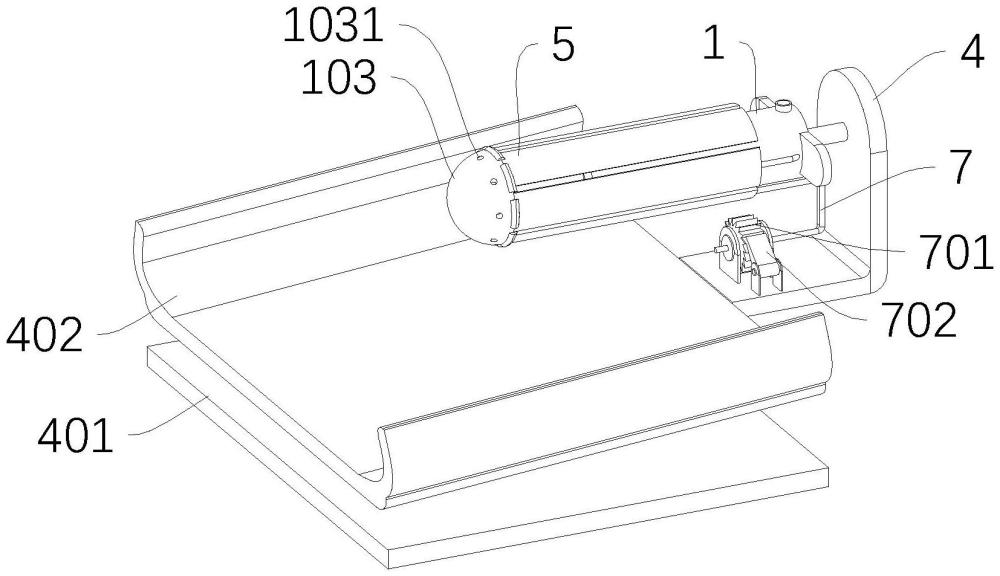

1.一種醫用護理輔助擴肛器，包括用于插入患者肛門的插桿(1)，所述插桿(1)上設置有能擴張患者肛門的支撐部，其特征在于：所述插桿(1)中空設置且其內部滑動連接有滑動部，所述滑動部的側面與插桿(1)內部密封連接，所述插桿(1)內部包括位于滑動部兩側的第一腔室和第二腔室，所述插桿(1)一端的外壁設置有與第二腔室連通的進液口(101)和出液口(102)，另一端設置有插頭(103)，所述插頭(103)中空設置且外壁設置有與其內部連通的輸出口(1031)，所述插頭(103)與出液口(102)之間設置有連接管(2)，所述連接管(2)的兩端分別與插頭(103)內部以及出液口(102)連通。

2.根據權利要求1所述的醫用護理輔助擴肛器，其特征在于：所述滑動部包括與插桿(1)滑動連接的活動板(3)、密封圈以及連接桿(301)，所述活動板(3)位于第一腔室和第二腔室之間，所述密封圈套設在活動板(3)的弧面，且密封圈的外壁與插桿(1)內壁相抵，所述連接桿(301)與活動板(3)靠近第二腔室的一面連接，所述連接桿(301)遠離活動桿的一端貫穿插桿(1)遠離插頭(103)的一端。

3.根據權利要求2所述的醫用護理輔助擴肛器，其特征在于：所述連接桿(301)遠離活動板(3)的一端連接有連接座(4)，所述連接座(4)連接有用于固定裝置整體的固定部。

4.根據權利要求3所述的醫用護理輔助擴肛器，其特征在于：所述固定部包括底座(401)和靠板(402)，所述連接座(4)與靠板(402)的一端連接，所述靠板(402)的底面與底座(401)的頂面之間設置有支撐柱，所述支撐柱上下兩端分別與靠板(402)和底座(401)連接。

5.根據權利要求4所述的醫用護理輔助擴肛器，其特征在于：所述支撐柱包括下端均與底座(401)固定連接的固定柱和伸縮柱，所述固定柱上端與背板遠離連接座(4)的一端鉸接，所述伸縮柱上端與背板靠近連接座(4)的一端鉸接。

6.根據權利要求1所述的醫用護理輔助擴肛器，其特征在于：所述支撐部包括多個擴張片(5)以及調節擴張片(5)展開幅度的調節組件，多個所述擴張片(5)以插桿(1)為軸環形均布，所述擴張片(5)的一端與插頭(103)鉸接。

7.根據權利要求6所述的醫用護理輔助擴肛器，其特征在于：所述調節組件包括與插桿(1)滑動連接的滑動環(6)以及固定滑動環(6)的鎖止件，所述滑動環(6)位于插桿(1)和擴張片(5)之間，且所述滑動環(6)套設在插桿(1)上；

8.根據權利要求7所述的醫用護理輔助擴肛器，其特征在于：所述鎖止件包括傳動桿(7)、棘輪(701)和卡塊(702)，所述棘輪(701)和卡塊(702)均轉動連接于連接座(4)上，所述卡塊(702)通過扭簧與連接座(4)連接，所述卡塊(702)位于棘輪(701)的一側，且所述卡塊(702)的一端插接在棘輪(701)一側；

9.根據權利要求6所述的醫用護理輔助擴肛器，其特征在于：所述擴張片(5)內設置有加熱絲，所述插頭(103)內設置有與加熱絲電連接的電源部。

10.根據權利要求4所述的醫用護理輔助擴肛器，其特征在于：所述靠板(402)兩側相對彎曲成弧形，所述靠板(402)的頂面設置有柔性墊。

技術總結
本發明涉及醫用護理輔助擴肛器，包括用于插入患者肛門的插桿，插桿上設置支撐部，插桿中空設置且其內部滑動連接有滑動部，插桿內部包括位于滑動部兩側的第一腔室和第二腔室，插桿一端設置有進液口和出液口，另一端設置有插頭，插頭中空設置且外壁設置有與其內部連通的輸出口，連接管的兩端分別與插頭內部以及出液口連通。將插桿插入患者的肛門，同時在不斷插入的過程中，通過活動部于插桿內腔同步反向移動，將第二腔室中的潤滑液經出液口、連接管和輸出口輸出到患者肛門內，促使插桿插入過程中，插桿外壁以及外壁上的支撐部通過潤滑液的作用，能降低其與患者肛門內部的摩擦，能夠流暢插入的同時，降低對患者造成的傷害。

技術研發人員：黎暉,王子衛,查郎,武超,陳月
受保護的技術使用者：重慶醫科大學附屬第一醫院
技術研發日：
技術公布日：2025/4/24
