本發明屬于醫療器械，特別涉及一種新型醫療手術組織抓鉗。

背景技術：

1、關節鏡手術不同于常規手術，關節鏡手術是在關節鏡下對關節腔內的病變或損傷結構進行手術，這種手術具有較高的技術要求，手術操作難度大且對手術操作的標準很高，肌腱損傷在運動醫學領域?qū)儆诔Ｒ姴“Y，隨著骨科運動醫學的不斷發展，肌腱修復手術的數量呈現逐年上升的趨勢，在肌腱修復手術過程中，通常會借助組織抓鉗來抓取組織，進而進行過線和固定操作。目前，普遍采用組織抓鉗對肌腱組織的張力進行評估，以此確定縫合固定的位置，然而，現有的組織抓鉗在高張力狀態時，利用組織抓鉗牽引組織容易造成組織脫落，同時，在手術操作過程中，醫生需要長期握持組織抓鉗，這種操作方式十分不方便，而且組織抓鉗容易從醫生手中滑脫，進而導致抓取的組織松開，影響手術的順利進行。

技術實現思路

1、本發明的目的是提供了一種新型醫療手術組織抓鉗，其能夠有效避免組織在高張力狀態下脫落，改善醫生長期握持的不便與易脫手狀況，提高手術效率、保障手術安全并降低醫生手術疲勞感。

2、本發明提供的技術方案為：

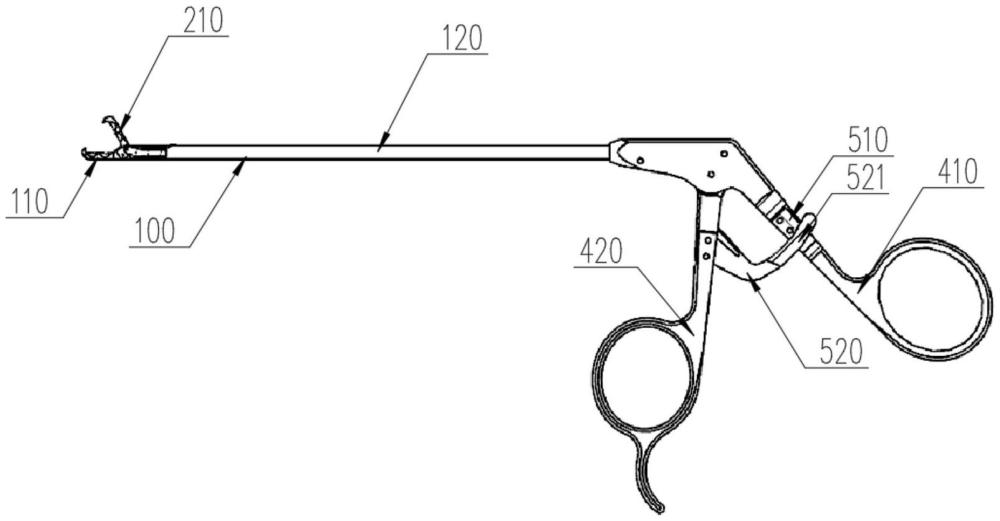

3、一種新型醫療手術組織抓鉗，包括：

4、尖端管，其內部為中空結構；

5、尖端鉗口，其設置在所述尖端管的一端；

6、活動鉗口、所述尖端鉗口，其結構均為一端設有弧形夾持部，夾持面為鋸齒狀，中部設有半球形容納腔；

7、連桿，其滑動設置在所述尖端管內；

8、其中，所述活動鉗口的一端與所述尖端鉗口的一端配合形成鉗頭，另一端與所述連桿的一端及所述尖端管轉動連接；

9、操作手柄，其與所述尖端管的另一端及所述連桿的另一端連接；

10、手柄自鎖機構，其設置在所述操作手柄上。

11、優選的是，所述尖端管還包括：

12、連接管，其一端與所述尖端鉗口的另一端固定連接；

13、尖端鉗口連接槽，其為所述尖端鉗口的另一端；所述尖端鉗口連接槽為u型槽；所述尖端鉗口連接槽與所述連接管內部連通；

14、兩個尖端鉗口連接孔，其相對設置在所述尖端鉗口連接槽的下部兩側。

15、優選的是，所述操作手柄包括：

16、拇指操作桿，其一端與所述連接管的另一端固定連接；

17、手指操作桿，其一端與所述連桿的另一端及所述拇指操作桿轉動連接；

18、安裝槽，其設置在所述拇指操作桿上；

19、其中，所述拇指操作桿和所述手指操作桿的另一端均為圓環形結構，用于容納手指。

20、優選的是，所述手柄自鎖機構包括：

21、棘輪，其固定安裝在所述安裝槽內；

22、鉤，其一端上部設有彈片，并安裝在所述手指操作桿上；所述鉤的另一端與所述棘輪配合自鎖，配合邊為齒形；

23、其中，所述安裝槽的尺寸大于所述棘輪，所述棘輪安裝后所述安裝槽下部留有空槽；所述鉤的另一端穿到所述空槽中與所述棘輪的棘齒配合，使所述操作手柄自鎖。

24、優選的是，所述尖端鉗口夾持部與所述活動鉗口夾持部為凹凸配合結構，其中，所述尖端鉗口夾持部中部設有凹槽；所述鉗頭為閉口狀態時，所述尖端鉗口容納腔與所述活動鉗口容納腔閉合形成球窩，用于容納游離體。

25、優選的是，所述活動鉗口還包括：

26、活動鉗口吊耳，其為所述活動鉗口的另一端；所述活動鉗口吊耳為兩個連接板相對設置；

27、其中，所述尖端鉗口連接槽套設在所述活動鉗口吊耳外側；所述連桿的一端設置在所述兩個連接板之間；

28、兩個第一活動鉗口連接孔，其相對設置在所述兩個連接板上，位于所述活動鉗口吊耳下部；

29、兩個第二活動鉗口連接孔，其相對設置在所述兩個連接板上，位于所述活動鉗口吊耳上部。

30、優選的是，所述連桿還包括：

31、第一連桿連接孔，其設置在所述連桿與所述活動鉗口連接的一端；

32、第二連桿連接孔，其設置在所述連桿與所述手指操作桿連接的一端。

33、優選的是，所述兩個尖端鉗口連接孔與所述兩個第一活動鉗口連接孔通過第一銷子鉚接，使所述尖端鉗口與所述活動鉗口轉動連接；所述兩個第二活動鉗口連接孔與所述第一連桿連接孔通過第二銷子連接，使所述活動鉗口與所述連桿轉動連接。

34、優選的是，還包括：

35、第三銷子，其設置在所述第二連桿連接孔內；通過所述第三銷子將所述連桿的另一端與所述手指操作桿的一端轉動連接。

36、優選的是，所述球窩的數量為兩個。

37、本發明的有益效果是：

38、本發明提供的新型醫療手術組織抓鉗，鉗頭的弧形鋸齒狀夾持部、半球形容納腔及凹凸配合結構可減少組織脫落與反復抓取，提高手術效率和安全性；高強度、高硬度鉗頭金屬增強機械強度和壽命、降低醫療事故風險；依中國人中小手型設計的操作手柄，能降低醫生長時間手術疲勞感；操作手柄的自鎖機構可在長時間抓緊時自動鎖定，減少醫生用力并方便多次伸拉操作，能夠有效避免組織在高張力狀態下脫落，改善醫生長期握持的不便與易脫手狀況，提高手術效率、保障手術安全并降低醫生手術疲勞感。

技術特征：

1.一種新型醫療手術組織抓鉗，其特征在于，包括：

2.根據權利要求1所述的新型醫療手術組織抓鉗，其特征在于，所述尖端管還包括：

3.根據權利要求2所述的新型醫療手術組織抓鉗，其特征在于，所述操作手柄包括：

4.根據權利要求3所述的新型醫療手術組織抓鉗，其特征在于，所述手柄自鎖機構包括：

5.根據權利要求1所述的新型醫療手術組織抓鉗，其特征在于，所述尖端鉗口夾持部與所述活動鉗口夾持部為凹凸配合結構，其中，所述尖端鉗口夾持部中部設有凹槽；所述鉗頭為閉口狀態時，所述尖端鉗口容納腔與所述活動鉗口容納腔閉合形成球窩，用于容納游離體。

6.根據權利要求3所述的新型醫療手術組織抓鉗，其特征在于，所述活動鉗口還包括：

7.根據權利要求6所述的新型醫療手術組織抓鉗，其特征在于，所述連桿還包括：

8.根據權利要求7所述的新型醫療手術組織抓鉗，其特征在于，所述兩個尖端鉗口連接孔與所述兩個第一活動鉗口連接孔通過第一銷子鉚接，使所述尖端鉗口與所述活動鉗口轉動連接；所述兩個第二活動鉗口連接孔與所述第一連桿連接孔通過第二銷子連接，使所述活動鉗口與所述連桿轉動連接。

9.根據權利要求7所述的新型醫療手術組織抓鉗，其特征在于，還包括：

10.根據權利要求5所述的新型醫療手術組織抓鉗，其特征在于，所述球窩的數量為兩個。

技術總結
本發明公開了一種新型醫療手術組織抓鉗，包括：尖端管，其內部為中空結構；尖端鉗口，其設置在所述尖端管的一端；活動鉗口、所述尖端鉗口，其結構均為一端設有弧形夾持部，夾持面為鋸齒狀，中部設有半球形容納腔；連桿，其滑動設置在所述尖端管內；其中，所述活動鉗口的一端與所述尖端鉗口的一端配合形成鉗頭，另一端與所述連桿的一端及所述尖端管轉動連接；操作手柄，其與所述尖端管的另一端及所述連桿的另一端連接；手柄自鎖機構，其設置在所述操作手柄上。

技術研發人員：丁罡,王擎樂
受保護的技術使用者：陜西四正醫療器械有限責任公司
技術研發日：
技術公布日：2025/4/7
