本發明涉及肚臍清潔，更具體地說是涉及一種肚臍自動清潔裝置。

背景技術：

1、肚臍，俗稱肚臍眼，醫學上稱之為神闕穴，從本質上來說是胎兒出生后，臍帶脫落后留下的疤痕，肚臍是人體上較為柔弱的部分，日常需要注意保護，不宜受冷或手扣。在進行腹腔鏡手術時，為了美觀不留疤痕，腹腔鏡手術的穿刺口多選擇在臍部，根據《腹腔鏡手術臍孔消毒的研究及護理進展》中表述，術前臍部藏污納垢其細菌檢出率為100％，菌種共15種以上，其中以金黃色葡萄球菌、表皮葡萄球菌為主，葡萄球菌是最常見的化膿性球菌，是醫院交叉感染的主要來源，因此在腹腔鏡手術前對患者肚臍內的污垢進行清潔是十分必要的。

2、目前，對患者肚臍進行清潔的方式為：首先，醫護人員或患者本人先使用肥皂和溫水輕輕清洗肚臍，用無菌紗布擦干；然后，使用棉簽蘸取石蠟油或碘伏等軟化劑軟化肚臍內污垢并進行多次沖洗，直至肚臍清洗干凈。這種人工清洗肚臍的方式效率低，清洗過程費時費力，增加了手術前醫護人員的勞動強度。

3、因此，提供一種結構簡單，操作方便，可減輕醫護人員勞動量的肚臍自動清潔裝置是本領域技術人員亟需解決的問題。

技術實現思路

1、有鑒于此，本發明的目的在于提供一種肚臍自動清潔裝置，解決在腹腔鏡手術前醫護人員對患者肚臍內的污垢進行手動清洗的方式效率低下，會增加醫護人員勞動量的技術問題。

2、為了實現上述目的，本發明采用如下技術方案：

3、一種肚臍自動清潔裝置，包括清洗筒、頂蓋、裝配板、驅動部、轉桿、毛刷組件、操縱面板和控制組件；所述清洗筒第一端的外側壁上加工有外螺紋；所述頂蓋為內側壁加工有螺紋的筒體，所述頂蓋螺紋連接在所述清洗筒的第一端；所述裝配板布置在所述頂蓋中，且其側壁與所述頂蓋中部的內壁面緊密貼合并固定連接；所述驅動部安裝于所述裝配板遠離所述清洗筒一側的板面上；所述轉桿設于所述清洗筒內并與其同軸布置，所述轉桿的一端穿過所述裝配板與所述驅動部的輸出軸固定連接，另一端延伸至所述清洗筒第二端的筒口處；所述毛刷組件包括毛刷板和束形的刷毛，所述毛刷板的一側板面與所述轉桿的另一端可拆卸連接，所述刷毛與所述毛刷板的另一側板面垂直固定連接；所述操縱面板安裝在所述頂蓋頂端，且所述操縱面板上安裝有清洗按鈕；所述控制組件包括控制電路板和控制器，所述控制電路板安裝在所述裝配板遠離所述清洗筒一側的板面上，所述控制電路板與所述驅動部電控連接，并與所述清洗按鈕電性連接，所述控制器與所述控制電路板無線信號連接。

4、其中，所述清洗按鈕為多個并分別為強力按鈕、柔和按鈕和時間設置按鈕。

5、經由上述的技術方案可知，與現有的技術方案相比，本發明公開提供了一種肚臍自動清潔裝置，在對患者肚臍內的污垢進行清潔時，先用生理鹽水沖洗一遍患者肚臍內部，然后用清洗筒罩住患者肚臍部位，并在清洗筒內灌入定量的醫用酒精或雙氧水等具有殺菌效果的清潔液，接著在清洗筒上安裝頂蓋，通過控制器啟動驅動部，驅動部的輸出軸轉動可帶動轉桿旋轉，進而使刷毛轉動洗刷患者肚臍內部，最后醫護人員擦干患者肚臍部位，完成對患者肚臍的清潔工作。本發明的一種肚臍自動清潔裝置自動化程度高，易于操作和控制，可減輕醫護人員清潔患者肚臍部位的勞動量。

6、優選的，一種肚臍自動清潔裝置還包括供電電池，所述供電電池可拆卸安裝在所述裝配板遠離所述清洗筒一側的板面上，所述驅動部為電動馬達，所述供電電池的電流輸出端與所述電動馬達電連接。

7、優選的，一種肚臍自動清潔裝置還包括監控裝置，所述監控裝置包括攝像頭和補光燈，所述攝像頭和所述補光燈安裝在所述裝配板靠近所述清洗筒一側的板面上，且二者均與所述控制電路板導線連接；所述控制器上安裝有顯示圖像信息的顯示屏。

8、采取上述技術方案的有益效果是，在清洗患者肚臍的過程中，可通過攝像頭實時監測肚臍的清洗狀況，并在監測過程中可利用補光燈進行補光，攝像頭可將采集到的圖像信號通過控制電路板傳輸?shù)娇刂破鞯娘@示屏上。

9、優選的，一種肚臍自動清潔裝置還包括給排水裝置，所述給排水裝置包括供水箱、集水箱、輸水管、供水泵和吸水泵，所述供水箱和所述集水箱均布置在所述清洗筒外部，且均通過輸水管連通所述清洗筒內部，所述供水泵和所述吸水泵分別安裝在所述供水箱和所述集水箱連接的輸水管上。

10、采取上述技術方案的有益效果是，可通過供水泵對所述清洗筒輸送清潔液，并可通過吸水泵將清洗筒內的清洗液吸出。

11、優選的，一種肚臍自動清潔裝置還包括烘干裝置，所述烘干裝置包括電熱管和風扇，所述電熱管安裝在所述清洗筒的內側壁上；所述風扇安裝在所述裝配板靠近所述清洗筒一側的板面上，所述電熱管和風扇均與所述控制電路板電控連接。

12、采取上述技術方案的有益效果是，在清洗工作完成后，可通過控制器啟動電熱管和風扇，電熱管發熱對清洗筒進行烘干，風扇可將清洗筒內被加熱的空氣吹到患者肚臍部位并進行干燥。

13、優選的，所述毛刷板對應所述轉桿一側板面的中心處開設有螺紋孔，所述轉桿的另一端螺紋連接在所述螺紋孔內。

14、采取上述技術方案的有益效果是，轉桿與毛刷板螺紋連接可方便毛刷組件的拆卸更換。

15、優選的，一種肚臍自動清潔裝置還包括清潔液防漏環，所述清潔液防漏環布置于所述清洗筒第二端，且其通孔與所述清洗筒的內腔連通，所述清洗筒的第二端垂直連接所述清潔液防漏環的一側環面，所述清潔液防漏環的另一側環面可貼合肚臍外周。

16、優選的，所述清潔液防漏環采用親膚硅膠制成。

17、采取上述技術方案的有益效果是，清潔液防漏環可對清洗筒與患者肚臍部間的縫隙進行密封，防止清潔液從清洗筒底部溢出。

18、優選的，所述頂蓋的外側壁上成型有多個防滑凸條，多個所述防滑凸條沿所述頂蓋的圓周方向均勻排布。

19、采取上述技術方案的有益效果是，防滑凸條方便了醫護人員將頂蓋旋擰安裝在清洗筒上。

20、優選的，所述刷毛采用聚對苯二甲酸丁二醇酯材料制成。

21、采取上述方案的有益效果是，聚對苯二甲酸丁二醇酯制成的刷毛回彈性高，質地柔軟，不易變形。

技術特征：

1.一種肚臍自動清潔裝置，其特征在于，包括：

2.根據權利要求1所述的一種肚臍自動清潔裝置，其特征在于，還包括供電電池，所述供電電池可拆卸安裝在所述裝配板(3)遠離所述清洗筒(1)一側的板面上，所述驅動部為電動馬達，所述供電電池的電流輸出端與所述電動馬達電連接。

3.根據權利要求1所述的一種肚臍自動清潔裝置，其特征在于，還包括監控裝置(8)，所述監控裝置(8)包括攝像頭(81)和補光燈(82)，所述攝像頭(81)和所述補光燈(82)安裝在所述裝配板(3)靠近所述清洗筒(1)一側的板面上，且二者均與所述控制電路板(61)導線連接；所述控制器(62)上安裝有顯示圖像信息的顯示屏(621)。

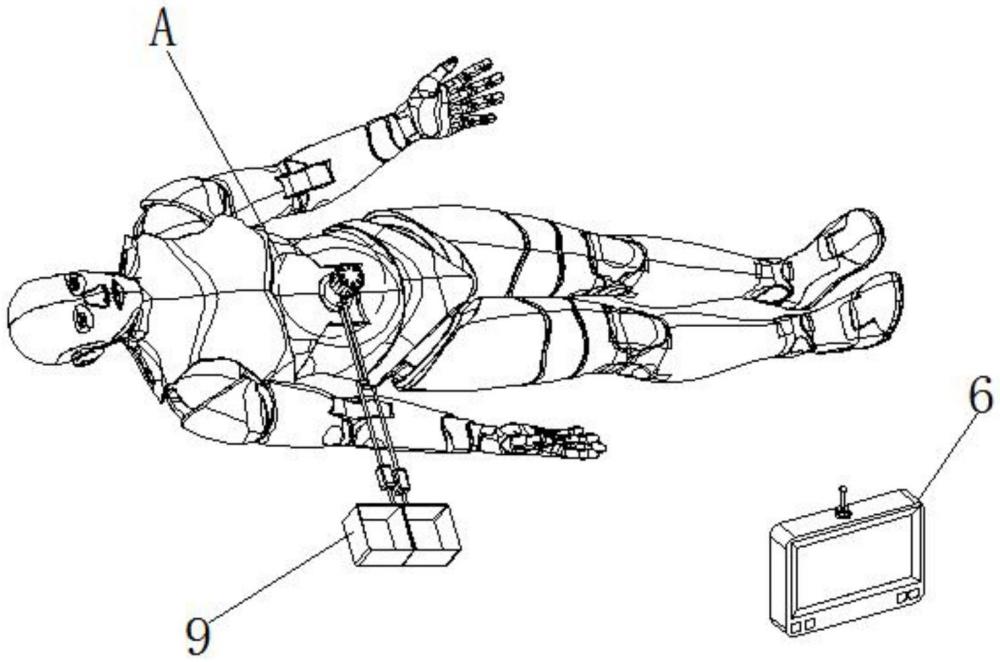

4.根據權利要求1所述的一種肚臍自動清潔裝置，其特征在于，還包括給排水裝置(9)，所述給排水裝置(9)包括供水箱(91)、集水箱(92)、輸水管(93)、供水泵(94)和吸水泵(95)，所述供水箱(91)和所述集水箱(92)均布置在所述清洗筒(1)外部，且均通過輸水管(93)連通所述清洗筒(1)內部，所述供水泵(94)和所述吸水泵(95)分別安裝在所述供水箱(91)和所述集水箱(92)連接的輸水管(93)上。

5.根據權利要求1所述的一種肚臍自動清潔裝置，其特征在于，還包括烘干裝置(7)，所述烘干裝置(7)包括電熱管(71)和風扇(72)，所述電熱管(71)安裝在所述清洗筒(1)的內側壁上；所述風扇(72)安裝在所述裝配板(3)靠近所述清洗筒(1)一側的板面上，所述電熱管(71)和風扇(72)均與所述控制電路板(61)電控連接。

6.根據權利要求1所述的一種肚臍自動清潔裝置，其特征在于，所述毛刷板(51)對應所述轉桿(4)一側板面的中心處開設有螺紋孔(511)，所述轉桿(4)的另一端螺紋連接在所述螺紋孔(511)內。

7.根據權利要求1所述的一種肚臍自動清潔裝置，其特征在于，還包括清潔液防漏環，所述清潔液防漏環布置于所述清洗筒(1)第二端，且其通孔與所述清洗筒(1)的內腔連通，所述清洗筒(1)的第二端垂直連接所述清潔液防漏環的一側環面，所述清潔液防漏環的另一側環面可貼合肚臍外周。

8.根據權利要求1所述的一種肚臍自動清潔裝置，其特征在于，所述清潔液防漏環采用親膚硅膠制成。

9.根據權利要求1所述的一種肚臍自動清潔裝置，其特征在于，所述頂蓋(2)的外側壁上成型有多個防滑凸條，多個所述防滑凸條沿所述頂蓋(2)的圓周方向均勻排布。

10.根據權利要求1-9所述的一種肚臍自動清潔裝置，其特征在于，所述刷毛(52)采用聚對苯二甲酸丁二醇酯材料制成。

技術總結
本發明公開了一種肚臍自動清潔裝置，包括清洗筒、頂蓋、裝配板、驅動部、轉桿、毛刷組件、操縱面板和控制組件；頂蓋螺紋連接在清洗筒的第一端；裝配板布置在頂蓋中，且其側壁與頂蓋中部的內壁面緊密貼合并固定連接；驅動部安裝于裝配板上；轉桿的一端穿過裝配板與驅動部的輸出軸固定連接，另一端延伸至清洗筒第二端的筒口處；毛刷組件包括毛刷板和束形的刷毛；操縱面板安裝在頂蓋頂端；控制組件包括控制電路板和控制器。本發明的一種肚臍自動清潔裝置，易于操作和控制，可自動完成患者肚臍部位的清潔工作，減輕醫護人員勞動量。

技術研發人員：劉玉
受保護的技術使用者：天津醫科大學第二醫院
技術研發日：
技術公布日：2025/4/24
