本發明涉及足踝外科，具體為一種足踝外科下脛腓聯合復位固定導向器。

背景技術：

1、足踝外科主要涉及足部和踝關節的解剖結構、功能、疾病和損傷的診斷與治療，足踝的位置有脛腓，脛腓是指小腿的兩個主要骨骼，脛腓出現受傷時需要使用到聯合復位固定導向器，這是一種用于脛腓骨折或脛腓骨損傷手術中的輔助工具，主要目的是幫助外科醫生在手術過程中準確復位和固定脛腓骨，以促進骨骼的愈合和恢復功能。

2、目前復位固定導向器還存在一定不足，如沒有專門的導向和固定裝置，可能會導致克氏釘穿入時位置偏斜：

3、為了克服足踝外科手術固定不穩，克氏釘穿入位置會出現偏斜的問題，現有技術（公開號：cn215018804u）的中國專利公開了一種足踝外科下脛腓聯合復位固定導向器，其通過設置的套框和內框，能夠通過套框和內框之間的距離對固定結構的位置進行調節，從而能夠對定位板的位置進行調節，使得一號導向筒和二號導向筒能夠對應到骨體的連接處，在醫生穿入克氏釘時，對克氏釘進行導向，使得克氏釘穿入時不容易偏斜，且不會相互干涉；

4、且現有技術（公開號：cn212788812u）的中國專利公開了一種足踝外科下脛腓聯合復位固定導向器，通過設置拉伸結構扭轉結構，推動手柄，實現滑扣沿導軌滑動，能夠在拉伸桿的配合下，能夠對腳板的頂側進行拉伸或者推送，能夠改變腳的前傾和后仰，能夠適當的改變足踝的角度，通過輪盤旋轉，實現對固定扣的拉伸，能夠實現對腳板的轉動，同步另一側的輪盤釋放作業，能夠配合腳板的左右擺動，能夠在可控方位內，對足踝復位固定導向，能夠輔助更好的治療和療養；

5、但是目前使用的復位固定導向器依然存在一定不足，上述文件中文件一所述“能夠通過套框和內框之間的距離對固定結構的位置進行調節，從而能夠對定位板的位置進行調節”，該方式通過固定銷調節，方式比較麻煩，且足踝不同人需要不同的大小規格，固定的定位板難以適應不同種類，使用麻煩，且定位板對足踝的定位強度是不高的，足踝固定器對足踝的固定強度不夠穩定，可能會造成足踝的二次受傷，因此需要對現有的結構進行改進。

技術實現思路

1、本發明的目的在于提供一種足踝外科下脛腓聯合復位固定導向器，以解決上述背景技術中提出導向器不方便將足踝與固定器穩定定位，導向器受傷位置以及程度不同需要不同大小規格定位板，以及定位板不方便根據受傷位置進行高度調節的問題。

2、為實現上述目的，本發明提供如下技術方案：一種足踝外科下脛腓聯合復位固定導向器，包括護板，所述護板底部轉動連接有底板，所述護板靠近底板的側面連接有捆綁帶：

3、所述護板靠近捆綁帶的側面開設有導向槽，所述導向槽關于護板左右對稱分布，所述導向槽有兩組，一組的所述導向槽內部貫穿滑動有第一導向桿，所述第一導向桿遠離護板的端部固定有連接弧塊，所述第一導向桿關于連接弧塊呈上下對稱分布，所述連接弧塊靠近第一導向桿的中部側面固定有第二導向桿，所述第二導向桿貫穿滑動在另一組導向槽內部，所述連接弧塊遠離第一導向桿的側面固定有固定塊，所述固定塊遠離連接弧塊的側面連接有定位板，所述定位板側面貫穿開始有斜孔，所述導向槽內部設置有提高固定導向器穩定性的擠壓機構；

4、所述固定塊靠近連接弧塊的外側固定有外接塊，所述固定塊外側設置有更換不同規格定位板的拆裝機構；

5、所述固定塊靠近定位板的側面貫穿開設有滑動槽，所述第一導向桿內部設置有提高患者足踝適應性的調節機構。

6、進一步的，所述擠壓機構包括螺紋桿，所述螺紋桿通過軸承貫穿旋轉在導向槽與護板內部，所述螺紋桿螺紋連接在第二導向桿內部。

7、進一步的，所述拆裝機構包括第一卡合槽，所述第一卡合槽開設在外接塊上表面，所述外接塊關于固定塊上下對稱分布，所述連接弧塊側面貫穿開設有貫通槽，所述連接弧塊靠近貫通槽的側面設置有第一連接架。

8、進一步的，所述第一連接架內部貫穿滑動有第二連接架，所述第二連接架內側對稱開設有第二卡合槽，所述第一連接架內部開設有旋轉槽，所述旋轉槽內部旋轉連接有旋轉輪，所述旋轉槽內部貫穿滑動有第一卡合塊。

9、進一步的，所述第一卡合塊關于旋轉槽呈左右對稱分布，所述第一卡合塊靠近旋轉輪的一側連接有拉繩，所述拉繩繞設連接在旋轉輪表面，所述第一卡合塊與旋轉槽之間連接有第一彈簧。

10、進一步的，所述第一卡合塊通過第一彈簧與旋轉槽構成伸縮結構，所述旋轉輪側面固定有連接塊，所述連接塊貫穿旋轉在旋轉槽內部，所述旋轉輪、第一卡合塊、拉繩與連接塊為傳動連接。

11、進一步的，所述調節機構包括第三卡合槽，所述第三卡合槽開設在滑動槽遠離定位板的一側，所述第三卡合槽開設有多組，所述滑動槽內部貫穿滑動有滑動塊。

12、進一步的，所述滑動塊固定在定位板靠近固定塊的一側，所述滑動塊靠近固定塊的一側貫穿開設有伸縮槽。

13、進一步的，所述伸縮槽內部連接有第二彈簧，所述第二彈簧端部連接有t形塊，所述t形塊貫穿滑動在伸縮槽內部。

14、與現有技術相比，本發明的有益效果是：

15、1.該足踝外科下脛腓聯合復位固定導向器，固定塊滑動時可以帶動定位板滑動到足踝脛腓受傷位置側面進行擠壓貼合，定位板擠壓后可以對足踝進行位置固定防止晃動，固定塊拆卸后可以更換不同規格形狀的定位板，從而適應足踝脛腓損傷的多種位置，定位板定位時可以對自身位置進行上下調整，調節效率高，提高了固定導向器對足踝受傷的適應性；

16、2.設置有第一導向桿，通過兩個第一導向桿可以帶動定位板穩定移動，防止偏移，由于不偏移兩個第一導向桿可以帶動定位板對足踝進行均勻的擠壓，提高了對足踝固定的穩定性；

17、3.設置有螺紋桿，通過螺紋桿可以同時驅動兩個定位板同步對足踝進行擠壓，移動距離相同，可以進一步提高對足踝定位的穩定性，可以降低足踝擺動造成的傷害；

18、4.設置有第一連接架與第二連接架，通過第一連接架與第二連接架的伸縮滑動可以對第一卡合槽進行卡合定位，方便定位板進行拆卸組裝，同時對兩個外接塊進行固定，不影響定位板使用的穩定性；

19、5.設置有滑動塊，通過滑動塊可以調節定位板的位置高度，使得定位板對脛腓受傷處固定時位置更加適合，更能保障手術位置的準確性，還提高脛腓術后的保護強度。

技術特征：

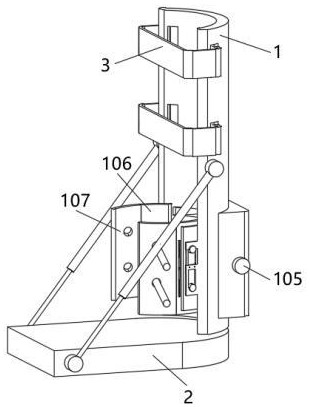

1.一種足踝外科下脛腓聯合復位固定導向器，包括護板（1），所述護板（1）底部轉動連接有底板（2），所述護板（1）靠近底板（2）的側面連接有捆綁帶（3），其特征在于：

2.根據權利要求1所述的一種足踝外科下脛腓聯合復位固定導向器，其特征在于：所述擠壓機構包括螺紋桿（105），所述螺紋桿（105）通過軸承貫穿旋轉在導向槽（101）與護板（1）內部，所述螺紋桿（105）螺紋連接在第二導向桿（104）內部。

3.根據權利要求1所述的一種足踝外科下脛腓聯合復位固定導向器，其特征在于：所述拆裝機構包括第一卡合槽（109），所述第一卡合槽（109）開設在外接塊（108）上表面，所述外接塊（108）關于固定塊（106）上下對稱分布，所述連接弧塊（103）側面貫穿開設有貫通槽（110），所述連接弧塊（103）靠近貫通槽（110）的側面設置有第一連接架（111）。

4.根據權利要求3所述的一種足踝外科下脛腓聯合復位固定導向器，其特征在于：所述第一連接架（111）內部貫穿滑動有第二連接架（112），所述第二連接架（112）內側對稱開設有第二卡合槽（113），所述第一連接架（111）內部開設有旋轉槽（114），所述旋轉槽（114）內部旋轉連接有旋轉輪（115），所述旋轉槽（114）內部貫穿滑動有第一卡合塊（116）。

5.根據權利要求4所述的一種足踝外科下脛腓聯合復位固定導向器，其特征在于：所述第一卡合塊（116）關于旋轉槽（114）呈左右對稱分布，所述第一卡合塊（116）靠近旋轉輪（115）的一側連接有拉繩（117），所述拉繩（117）繞設連接在旋轉輪（115）表面，所述第一卡合塊（116）與旋轉槽（114）之間連接有第一彈簧（118）。

6.根據權利要求4所述的一種足踝外科下脛腓聯合復位固定導向器，其特征在于：所述第一卡合塊（116）通過第一彈簧（118）與旋轉槽（114）構成伸縮結構，所述旋轉輪（115）側面固定有連接塊（119），所述連接塊（119）貫穿旋轉在旋轉槽（114）內部，所述旋轉輪（115）、第一卡合塊（116）、拉繩（117）與連接塊（119）為傳動連接。

7.根據權利要求1所述的一種足踝外科下脛腓聯合復位固定導向器，其特征在于：所述調節機構包括第三卡合槽（121），所述第三卡合槽（121）開設在滑動槽（120）遠離定位板（107）的一側，所述第三卡合槽（121）開設有多組，所述滑動槽（120）內部貫穿滑動有滑動塊（122）。

8.根據權利要求7所述的一種足踝外科下脛腓聯合復位固定導向器，其特征在于：所述滑動塊（122）固定在定位板（107）靠近固定塊（106）的一側，所述滑動塊（122）靠近固定塊（106）的一側貫穿開設有伸縮槽（123）。

9.根據權利要求8所述的一種足踝外科下脛腓聯合復位固定導向器，其特征在于：所述伸縮槽（123）內部連接有第二彈簧（124），所述第二彈簧（124）端部連接有t形塊（125），所述t形塊（125）貫穿滑動在伸縮槽（123）內部。

技術總結
本發明公開了一種足踝外科下脛腓聯合復位固定導向器，涉及足踝外科領域，包括護板，所述護板底部轉動連接有底板，所述護板靠近底板的側面連接有捆綁帶，所述拆裝機構包括第一卡合槽，所述第一卡合槽開設在外接塊上表面，所述外接塊關于固定塊上下對稱分布，所述連接弧塊側面貫穿開設有貫通槽。該足踝外科下脛腓聯合復位固定導向器，固定塊滑動時可以帶動定位板滑動到足踝脛腓受傷位置側面進行擠壓貼合，定位板擠壓后可以對足踝進行位置固定防止晃動，固定塊拆卸后可以更換不同規格形狀的定位板，從而適應足踝脛腓損傷的多種位置，定位板定位時可以對自身位置進行上下調整，調節效率高，提高了固定導向器對足踝受傷的適應性。

技術研發人員：陳大偉,王曉民,汪方
受保護的技術使用者：上海市東方醫院（同濟大學附屬東方醫院）
技術研發日：
技術公布日：2025/4/28
