本發明涉及醫療器械，具體涉及一種具有氧合功能的導管泵。

背景技術：

1、導管泵可以經皮引入心臟中并且可以被構造為通過血液的循環泵送或連續泵送來輔助或代替自然的心臟泵功能，為心源性休克和急性心力衰竭提供血流動力支持。導管泵一般包括電機，電機的近端連接導管、遠端連接葉輪，電機驅動葉輪旋轉進而將心室內的血液自血液流入籠抽吸至套管內，并從套管近端的血液流出籠流出進入動脈，建立左心室-升主動脈引流途徑。

2、對于一些嚴重的冠狀動脈粥樣硬化性心臟病，冠狀動脈多支病變的患者，會出現心肌嚴重缺氧缺血。現有技術中，導管泵直接將心室內的血液泵送至升主動脈，雖然能夠輔助心臟泵血，但是不能夠直接、快速地改善心肌缺氧狀態。而如何實現這一功能，是行業內亟待解決的一大難題。

技術實現思路

1、本發明的目的是提供一種能夠直接改善心肌缺氧狀況的具有氧合功能的導管泵。

2、為了實現上述目的，本發明采用的技術方案為：一種具有氧合功能的導管泵，包括電機，電機的近端與導管相連、遠端同軸連接有葉輪，葉輪外周罩設有血液流出籠，血液流出籠的遠端通過套管與血液流入籠近端固定，血液流入籠遠端還連接有豬尾管，所述的血液流入籠上設置有氧合單元，氧合單元根據傳感單元采集的生理信號在左心室內按時、按需進行制氧并將氧氣釋放到左心室的血液中。

3、進一步的，所述的氧合單元包括微流控芯片和酶膜，過氧化氫溶液自導液管進入微流道內并分離成相互獨立的過氧化氫分子，過氧化氫分子與酶膜接觸并發生化學反應，生成與，與逸出并進入升主動脈的血液中。

4、進一步的，所述的氧合單元包括微流控芯片，用于輸送過氧化氫的第一進液管和用于輸送過氧化氫酶的第二進液管分別與微流控芯片的第一樣品口、第二樣品口相通，過氧化氫溶液在微流控芯片的混合流道內發生化學反應，生成與，與自微流控芯片的底物出口逸出并進入升主動脈的血液中。

5、進一步的，所述的血液流入籠包括圓管狀的主體部，主體部的周壁上開設有入血口，所述的微流控芯片包裹在入血口近側圓管的管身上，且微流控芯片為與圓管外壁形狀貼合的弧形結構，微流控芯片對應的圓管段的壁厚小于兩側管段的壁厚，微流控芯片的外壁與兩側管段外壁順滑銜接，導液管與微流控芯片的進液口相通，微流控芯片的底物出口處連接有微反應室，酶膜設置在微反應室內。

6、進一步的，所述的血液流入籠包括圓管狀的主體部，主體部的周壁上開設有入血口，主體部的遠端連接有水滴頭，水滴頭的遠端為錐柱段，所述的微流控芯片包裹在錐柱段的外壁上，且微流控芯片為與錐柱段外壁形狀貼合的弧形結構，微流控芯片對應的圓管段的壁厚小于兩側管段的壁厚，微流控芯片的外壁與兩側管段外壁順滑銜接，導液管與微流控芯片的進液口相通，微流控芯片的底物出口處連接有微反應室，酶膜設置在微反應室內。

7、進一步的，所述的微反應室整體呈管狀，管體的一端與微流控芯片的底物出口相通，另一端設置有出口，酶膜設置在臨近出口的管內腔，且酶膜將管內腔分隔，過氧化氫酶固定在臨近出口一側的膜片上。

8、進一步的，酶膜置于塑料片上，電極穿過并粘合在塑料片上，酶膜與電極構成酶促電流型傳感器，酶促電流型傳感器采集電流信號并反饋給控制主機，控制主機實時調整并控制微流控芯片過氧化氫液的輸送量。

9、進一步的，所述的套管包括彈簧管以及覆設在彈簧管內、外兩側的內膜和外膜，所述的彈簧管為形狀記憶絲纏繞而成，彈簧管和外膜之間夾設有通道，所述的導液管自通道中穿過。

10、進一步的，血液流入籠的外壁上沿其軸向設置有一平面，所述的微反應室固定在該平面上，微反應室的外部罩設有保護罩，保護罩的外壁被構造成由遠端向近端延伸的弧形導流面，保護罩的兩端也固定在該平面上。

11、進一步的，電機殼體上開設有凹槽，導液管自凹槽內穿過并從電機尾部進入導管內，凹槽內填有環氧樹脂膠，導管內還設置有沖洗管、電纜線、加固鋼纜線以及光纖線。

12、上述方案中，氧合單元設置在血液流入籠上，即氧合單元隨著血液流入籠進入左心室內，直接在左心室內原位制氧，為左心室的血液供氧，從而快速改善心肌缺氧狀況，促進心臟恢復。氧合單元集成在導管泵上，與導管泵一起經血管介入，操作簡單，能夠減小對血管的傷害。同時氧合單元在左心室內原位制氧和按需制氧，即血液中需要多少氧氣，我們就在左心室內原位制取多少氧氣。這種供氧方式能夠直接改善心肌缺氧狀況，同時還可改善主動脈瓣返流情況以及體循環氧供情況。

技術特征：

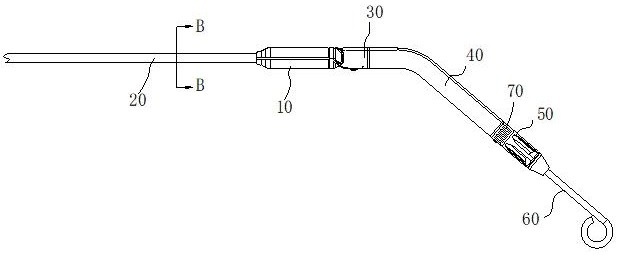

1.一種具有氧合功能的導管泵，包括電機（10），電機（10）的近端與導管（20）相連、遠端同軸連接有葉輪，葉輪外周罩設有血液流出籠（30），血液流出籠（30）的遠端通過套管（40）與血液流入籠（50）近端固定，血液流入籠（50）遠端還連接有豬尾管（60），其特征在于：所述的血液流入籠（50）上設置有氧合單元（70），氧合單元（70）根據傳感單元采集的生理信號在左心室內按時、按需進行制氧并將氧氣釋放到左心室的血液中。

2.根據權利要求1所述的一種具有氧合功能的導管泵，其特征在于：所述的氧合單元（70）包括微流控芯片（71）和酶膜（72），過氧化氫溶液自導液管（73）進入微流道內并分離成相互獨立的過氧化氫分子，過氧化氫分子與酶膜（72）接觸并發生化學反應，生成與，與逸出并進入升主動脈的血液中。

3.根據權利要求1所述的一種具有供氧功能的導管泵，其特征在于：所述的氧合單元（70）包括微流控芯片（71），用于輸送過氧化氫的第一進液管和用于輸送過氧化氫酶的第二進液管分別與微流控芯片（71）的第一樣品口、第二樣品口相通，過氧化氫溶液在微流控芯片（71）的混合流道內發生化學反應，生成與，與自微流控芯片（71）的底物出口逸出并進入升主動脈的血液中。

4.根據權利要求2所述的一種具有氧合功能的導管泵，其特征在于：所述的血液流入籠（50）包括圓管狀的主體部（51），主體部（51）的周壁上開設有入血口（52），所述的微流控芯片（71）包裹在入血口（52）近側圓管的管身上，且微流控芯片（71）為與圓管外壁形狀貼合的弧形結構，微流控芯片（71）對應的圓管段的壁厚小于兩側管段的壁厚，微流控芯片（71）的外壁與兩側管段外壁順滑銜接，導液管（73）與微流控芯片（71）的進液口相通，微流控芯片（71）的底物出口處連接有微反應室（74），酶膜（72）設置在微反應室（74）內。

5.根據權利要求2所述的一種具有氧合功能的導管泵，其特征在于：所述的血液流入籠（50）包括圓管狀的主體部（51），主體部（51）的周壁上開設有入血口（52），主體部（51）的遠端連接有水滴頭（53），水滴頭（53）的遠端為錐柱段（54），所述的微流控芯片（71）包裹在錐柱段（54）的外壁上，且微流控芯片（71）為與錐柱段（54）外壁形狀貼合的弧形結構，微流控芯片（71）對應的圓管段的壁厚小于兩側管段的壁厚，微流控芯片（71）的外壁與兩側管段外壁順滑銜接，導液管（73）與微流控芯片（71）的進液口相通，微流控芯片（71）的底物出口處連接有微反應室（74），酶膜（72）設置在微反應室（74）內。

6.根據權利要求4或5所述的一種具有氧合功能的導管泵，其特征在于：所述的微反應室（74）整體呈管狀，管體的一端與微流控芯片（71）的底物出口相通，另一端設置有出口（741），酶膜（72）設置在臨近出口的管內腔，且酶膜（72）將管內腔分隔，過氧化氫酶固定在臨近出口（741）一側的膜片上，酶膜（72）置于塑料片上，電極穿過并粘合在塑料片上，酶膜（72）與電極構成酶促電流型傳感器，酶促電流型傳感器采集電流信號并反饋給控制主機，控制主機實時調整并控制微流控芯片（71）過氧化氫液的輸送量。

7.根據權利要求4或5所述的一種具有供氧功能的導管泵，其特征在于：所述的套管（40）包括彈簧管（41）以及覆設在彈簧管（41）內、外兩側的內膜（42）和外膜（43），所述的彈簧管（43）為形狀記憶絲纏繞而成，彈簧管（41）和外膜（43）之間夾設有通道（44），所述的導液管（73）自通道（44）中穿過。

8.根據權利要求4或5所述的一種具有供氧功能的導管泵，其特征在于：血液流入籠（50）的外壁上沿其軸向設置有一平面，所述的微反應室（74）固定在該平面上，微反應室（74）的外部罩設有保護罩（75），保護罩（75）的外壁被構造成由遠端向近端延伸的弧形導流面，保護罩（75）的兩端也固定在該平面上。

9.根據權利要求4或5所述的一種具有供氧功能的導管泵，其特征在于：電機（10）殼體上開設有凹槽，導液管（73）自凹槽內穿過并從電機（10）尾部進入導管（20）內，凹槽內填有環氧樹脂膠，導管（20）內還設置有沖洗管（21）、電纜線（22）、加固鋼纜線（23）以及光纖線（24）。

技術總結
本發明是一種能夠直接改善心肌缺氧狀況的具有氧合功能的導管泵，電機近端與導管相連、遠端同軸連接有葉輪，葉輪外周罩設有血液流出籠，血液流出籠的遠端通過套管與血液流入籠近端固定，血液流入籠遠端還連接有豬尾管，血液流入籠上設置有氧合單元，氧合單元根據傳感單元采集的生理信號在左心室內按時、按需進行制氧并將氧氣釋放到左心室的血液中。氧合單元隨著血液流入籠進入左心室內，直接在左心室內原位制氧，為左心室的血液供氧，快速改善心肌缺氧狀況，促進心臟恢復。氧合單元集成在導管泵上，與導管泵一起經血管介入，操作簡單，能夠減小對血管的傷害。這種供氧方式能夠直接改善心肌缺氧狀況，還可改善主動脈瓣返流情況以及體循環氧供情況。
