本發明涉及吻合器，具體的是一種用于吻合器的執行組件。

背景技術：

1、吻合器是世界上首例縫合器，用于胃腸吻合，廣泛用于胃腸手術，一般分為一次性或多次使用的吻合器，它是醫學上使用的替代傳統手工縫合的設備，由于現代科技的發展和制作技術的改進，臨床上使用的吻合器質量可靠，具有使用方便，操作簡便，很少有副作用和手術并發癥等優點。

2、現有技術中，如專利申請號“cn202110613141.0”中提出的腔鏡關閉吻合器的執行組件，實現凸輪板的各個凸輪同時推動多個推釘塊上的推釘滑塊在儲釘孔內向上移動，使得推釘塊推動吻合釘的兩根釘桿分別沿著成形槽彎曲成形的技術方案，實現完成吻合組織的操作后各個推釘塊上的推釘滑塊分別保持位于凸輪板的各個凸輪的平臺上的技術方案。

3、但是上述專利申請中，在無需使用吻合器時，執行組件中用于操控鉗頭部的組件容易被誤觸，導致影響后續的吻合操作，且在現有的通過執行組件旋轉調節鉗頭部的位置后，需要擰動固定組件對執行組件中的相關部位進行壓制固定，不僅費力，還容易造成鉗頭部的移位，同樣影響吻合操作。

技術實現思路

1、本發明的目的在于提供一種用于吻合器的執行組件，以解決上述背景技術中提出的問題。

2、本發明的目的可以通過以下技術方案實現：

3、一種用于吻合器的執行組件，一種用于吻合器的執行組件，包括把手，所述把手一端固定連接有圓形承載板，所述圓形承載板外側壁通過軸桿轉動連接有旋轉連接件，所述旋轉連接件一端固定連接有套管部，所述套管部遠離旋轉連接件一端固定安裝有鉗頭部，所述套管部內部靠近鉗頭部一端設置有擊發組件，所述旋轉連接件外壁固定連接有保護殼，所述把手內部通過軸桿轉動連接有圓形活動塊，所述圓形活動塊外壁固定連接有執行部，所述把手外側壁設置有防誤觸機構，所述圓形承載板外壁設置有連接機構，所述旋轉連接件靠近圓形承載板一端固定連接有兩個指示板，所述圓形承載板外側壁刻有刻度；

4、所述防誤觸機構包括圓形連接殼與兩個雙頭螺桿，所述圓形連接殼固定連接在把手外側壁位置，兩個所述雙頭螺桿均轉動連接在把手外壁且靠近執行部一端位置。

5、優選的，所述把手外側壁且位于圓形連接殼內部通過軸桿轉動連接有活動環，所述圓形連接殼外側壁固定連接有固定環，所述固定環內部轉動連接有轉動板，且所述轉動板通過軸桿與活動環固定連接。

6、優選的，所述轉動板上端插設有t形限位板，所述固定環內壁開設有若干個固定槽，且固定槽與t形限位板相契合，所述t形限位板底端與轉動板內部底端之間安裝有支撐彈簧一。

7、優選的，兩個所述雙頭螺桿外部靠近兩端位置均套設有弧形夾板，兩個所述弧形夾板外側壁均固定連接有限位塊，所述執行部兩外側壁均開設有限位槽，且限位槽與限位塊相契合；

8、兩個所述雙頭螺桿一端均固定連接有齒輪，所述活動環外壁開設有若干個齒槽，且若干個齒槽與齒輪相互嚙合設置。

9、優選的，所述把手外側壁貫穿開設有弧形槽，所述弧形槽內部插設有滑桿，所述滑桿一端與圓形活動塊固定連接，所述執行部內壁開設有長槽，長槽內部插設有限位短桿，所述限位短桿一端與長槽內壁之間安裝有復位彈簧，所述滑桿外壁開設有圓槽，且圓槽與限位短桿一端相契合。

10、優選的，所述連接機構包括兩個固定框與若干個固定塊，兩個所述固定框均固定安裝在圓形承載板外壁位置，若干個所述固定塊均固定連接在旋轉連接件外壁位置，兩個所述固定框內部均固定安裝有橫桿，橫桿外部套設有滑塊與支撐彈簧二。

11、優選的，所述滑塊外側壁固定連接有卡接板，所述卡接板內部轉動連接有兩個橫軸，兩個所述橫軸外部均固定連接有l形卡板，兩個所述橫軸外部靠近l形卡板一側位置均套設有拉簧，兩個所述l形卡板一端均通過軸桿轉動連接有活動輪，且所述活動輪與固定塊相契合。

12、優選的，所述把手上端表面固定連接有兩個豎桿，兩個所述豎桿外部之間套設有下壓塊，所述下壓塊上端表面固定連接有調節螺桿，兩個所述豎桿外壁靠近上端位置固定連接有兩個擋板，所述調節螺桿外部且位于兩個擋板之間位置套設有螺母。

13、優選的，兩個所述卡接板上端表面之間固定連接有連接桿，且所述連接桿與下壓塊滑動連接。

14、本發明的有益效果：

15、1、本發明通過通過反向轉動轉動板，帶動活動環旋轉，同理帶動兩個齒輪反向旋轉，從而帶動兩個弧形夾板相互靠近，使得兩個限位塊分別卡入兩個限位槽內，對執行部進行固定，避免誤觸，限位短桿一端初始位置處于圓槽內，對滑桿的位置進行限定，從而可以對圓形活動塊的位置進行限制，從而限制執行部的位置，配合防誤觸機構對執行部進行雙重限位。

16、2、本發明中，通過旋轉螺母配合調節螺桿，可以帶動下壓塊沿著豎桿下移，卡接板與兩個l形卡板一端安裝的活動輪分別沿著固定塊外壁移動，并配合拉簧與橫軸最終卡設在固定塊內部，可以將卡接板與固定塊之間的位置固定，從而將圓形承載板與旋轉連接件的位置固定，從而便于將旋轉調節好的旋轉連接件的位置固定，且固定時對旋轉連接件的位置不造成壓動，整個操作省力簡便，避免對鉗頭部造成移位，影響吻合操作。

17、3、本發明中，在轉動旋轉連接件時，兩個指示板跟隨旋轉連接件轉動，同時參考圓形承載板上的刻度，可以精準轉動旋轉連接件的角度，且兩個指示板的位置鉗頭部的位置相對應，使得更加方便精準轉動鉗頭部的位置。

技術特征：

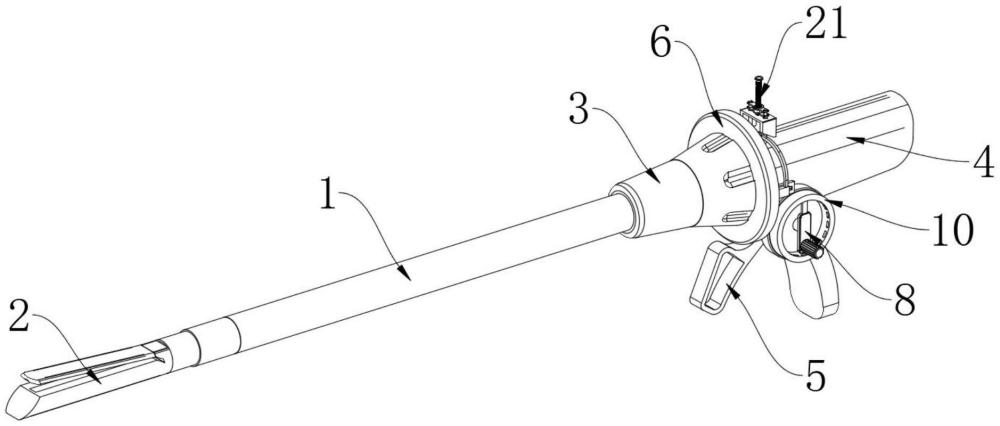

1.一種用于吻合器的執行組件，包括把手(4)，其特征在于，所述把手(4)一端固定連接有圓形承載板(36)，所述圓形承載板(36)外側壁通過軸桿轉動連接有旋轉連接件(3)，所述旋轉連接件(3)一端固定連接有套管部(1)，所述套管部(1)遠離旋轉連接件(3)一端固定安裝有鉗頭部(2)，所述套管部(1)內部靠近鉗頭部(2)一端設置有擊發組件，所述旋轉連接件(3)外壁固定連接有保護殼(6)，所述把手(4)內部通過軸桿轉動連接有圓形活動塊(33)，所述圓形活動塊(33)外壁固定連接有執行部(5)，所述把手(4)外側壁設置有防誤觸機構，所述圓形承載板(36)外壁設置有連接機構，所述旋轉連接件(3)靠近圓形承載板(36)一端固定連接有兩個指示板(17)，所述圓形承載板(36)外側壁刻有刻度；

2.根據權利要求1所述的一種用于吻合器的執行組件，其特征在于，所述把手(4)外側壁且位于圓形連接殼(7)內部通過軸桿轉動連接有活動環(15)，所述圓形連接殼(7)外側壁固定連接有固定環(10)，所述固定環(10)內部轉動連接有轉動板(8)，且所述轉動板(8)通過軸桿與活動環(15)固定連接。

3.根據權利要求2所述的一種用于吻合器的執行組件，其特征在于，所述轉動板(8)上端插設有t形限位板(9)，所述固定環(10)內壁開設有若干個固定槽，且固定槽與t形限位板(9)相契合，所述t形限位板(9)底端與轉動板(8)內部底端之間安裝有支撐彈簧一。

4.根據權利要求2所述的一種用于吻合器的執行組件，其特征在于，兩個所述雙頭螺桿(12)外部靠近兩端位置均套設有弧形夾板(11)，兩個所述弧形夾板(11)外側壁均固定連接有限位塊(14)，所述執行部(5)兩外側壁均開設有限位槽，且限位槽與限位塊(14)相契合；

5.根據權利要求1所述的一種用于吻合器的執行組件，其特征在于，所述把手(4)外側壁貫穿開設有弧形槽(25)，所述弧形槽(25)內部插設有滑桿(26)，所述滑桿(26)一端與圓形活動塊(33)固定連接，所述執行部(5)內壁開設有長槽，長槽內部插設有限位短桿(27)，所述限位短桿(27)一端與長槽內壁之間安裝有復位彈簧，所述滑桿(26)外壁開設有圓槽，且圓槽與限位短桿(27)一端相契合。

6.根據權利要求1所述的一種用于吻合器的執行組件，其特征在于，所述連接機構包括兩個固定框(23)與若干個固定塊(16)，兩個所述固定框(23)均固定安裝在圓形承載板(36)外壁位置，若干個所述固定塊(16)均固定連接在旋轉連接件(3)外壁位置，兩個所述固定框(23)內部均固定安裝有橫桿(31)，橫桿(31)外部套設有滑塊(32)與支撐彈簧二。

7.根據權利要求6所述的一種用于吻合器的執行組件，其特征在于，所述滑塊(32)外側壁固定連接有卡接板(24)，所述卡接板(24)內部轉動連接有兩個橫軸(35)，兩個所述橫軸(35)外部均固定連接有l形卡板(28)，兩個所述橫軸(35)外部靠近l形卡板(28)一側位置均套設有拉簧(29)，兩個所述l形卡板(28)一端均通過軸桿轉動連接有活動輪(30)，且所述活動輪(30)與固定塊(16)相契合。

8.根據權利要求1所述的一種用于吻合器的執行組件，其特征在于，所述把手(4)上端表面固定連接有兩個豎桿(19)，兩個所述豎桿(19)外部之間套設有下壓塊(18)，所述下壓塊(18)上端表面固定連接有調節螺桿(21)，兩個所述豎桿(19)外壁靠近上端位置固定連接有兩個擋板(22)，所述調節螺桿(21)外部且位于兩個擋板(22)之間位置套設有螺母(20)。

9.根據權利要求7所述的一種用于吻合器的執行組件，其特征在于，兩個所述卡接板(24)上端表面之間固定連接有連接桿(34)，且所述連接桿(34)與下壓塊(18)滑動連接。

技術總結
本發明涉及吻合器技術領域，具體的是一種用于吻合器的執行組件，本發明包括把手，把手一端固定連接有圓形承載板，圓形承載板外側壁通過軸桿轉動連接有旋轉連接件，旋轉連接件一端固定連接有套管部，套管部遠離旋轉連接件一端固定安裝有鉗頭部，本發明通過設置防誤觸機構，使得限位塊分別卡入兩個限位槽內，對執行部進行固定，避免誤觸，且通過限位短桿與圓槽對滑桿的位置進行限定，可以對圓形活動塊的位置進行限制，從而限制執行部的位置，配合防誤觸機構對執行部進行雙重限位，且便于將旋轉調節好的旋轉連接件的位置固定，且固定時對旋轉連接件的位置不造成壓動，整個操作省力簡便，避免對鉗頭部造成移位，影響吻合操作。

技術研發人員：郝吾干
受保護的技術使用者：承庚機械科技（上海）有限公司
技術研發日：
技術公布日：2025/4/24
