本發明涉及藥物遞送裝備，具體是關于一種小動物經鼻給藥裝置。

背景技術：

1、在進行小鼠鼻-腦藥物遞送時，由于小鼠鼻腔狹窄，在藥物遞送時，無法可視化鼻腔內結構，若插入過淺會導致藥物吸收率降低，插若入過深會將藥物遞送至氣管，故難以伸入準確區域，從而影響給藥效果；且普通注射器尺寸難以伸入小鼠鼻腔，插入過程中容易對小鼠鼻腔組織造成損傷；使用普通注射方式給藥，藥物在鼻腔中的停留時間短，容易被呼吸或鼻腔清理機制移除，導致吸收率低。

技術實現思路

1、針對上述問題，本發明的目的是提供一種小動物經鼻給藥裝置，能夠安全準確的將藥物傳遞至小鼠鼻腔中。

2、為實現上述目的，本發明采取以下技術方案：

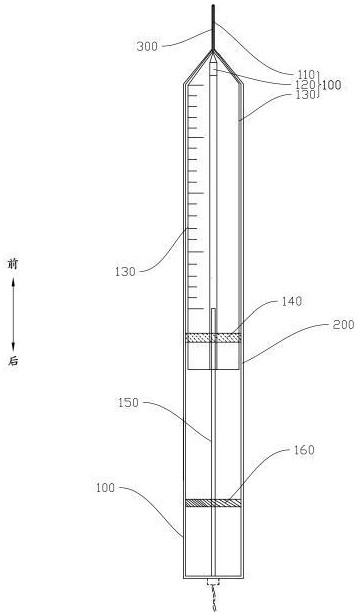

3、本發明所述的小動物經鼻給藥裝置，包括注射機構，所述注射機構包括針頭；殼體，所述注射機構設在所述殼體上，所述注射機構能夠繞所述針頭的軸向相對所述殼體轉動；套筒，所述套筒設在所述殼體的前端，所述套筒活動套設在所述針頭的外周；位置測量模塊，所述位置測量模塊設在所述套筒的前端。

4、所述的小動物經鼻給藥裝置，優選地，所述針頭與所述套筒同軸設置，所述套筒的前端設有半球形端面，所述半球形端面上設有能夠伸入所述針頭的通孔。

5、所述的小動物經鼻給藥裝置，優選地，所述位置測量模塊包括信號發射單元和信號接收單元，所述信號發射單元和所述信號接收單元均設在所述半球形端面上。

6、所述的小動物經鼻給藥裝置，優選地，所述信號發射單元和所述信號接收單元均設有多個，所述信號發射單元和多個所述信號接收單元繞所述針頭的周向交替設置在所述半球形端面上。

7、所述的小動物經鼻給藥裝置，優選地，所述套筒上設有傳感器，所述信號發射單元和所述信號接收單元均與所述傳感器電連接。

8、所述的小動物經鼻給藥裝置，優選地，所述套筒包括內壁和外壁，所述內壁和所述外壁之間形成容納空間，所述傳感器位于所述容納空間中。

9、所述的小動物經鼻給藥裝置，優選地，所述套筒內設有電線，所述電線的前端與所述傳感器的后端相連，所述電線的后端沿所述容納空間延伸至所述套筒的外部。

10、所述的小動物經鼻給藥裝置，優選地，包括顯示屏，所述電線的后端與所述顯示屏相連。

11、所述的小動物經鼻給藥裝置，優選地，所述注射機構包括霧化泵，所述霧化泵與所述針頭相連通，所述霧化泵設在所述殼體內。

12、所述的小動物經鼻給藥裝置，優選地，所述注射機構包括針筒，所述針筒的外周固定連接有定位部件，所述定位部件限位連接在所述殼體上。

13、本發明由于采取以上技術方案，其具有以下優點：

14、本發明所述的小動物經鼻給藥裝置的注射機構能夠實現藥物注射，位置測量模塊能夠獲得小鼠鼻腔的內部環境位置，使用時，套筒的前端伸入小鼠鼻腔內，由于套筒活動套設在針頭的外周，將針頭的針尖包裹住，不易損傷小鼠的鼻腔組織，實驗人員可以通過位置測量模塊來觀察目標組織結構，當套筒前端到達目標組織后，然后伸出和轉動注射機構，使針頭的針尖切面與目標部位平行，實現在最佳注射位點進行藥物遞送；

15、本發明所述的小動物經鼻給藥裝置提高了藥物遞送的精準性、安全性、高效性，利于中樞神經系統疾病的研究和治療。

技術特征：

1.一種小動物經鼻給藥裝置，其特征在于，包括

2.根據權利要求1所述的小動物經鼻給藥裝置，其特征在于，所述針頭與所述套筒同軸設置，所述套筒的前端設有半球形端面，所述半球形端面上設有能夠伸入所述針頭的通孔。

3.根據權利要求2所述的小動物經鼻給藥裝置，其特征在于，所述位置測量模塊包括信號發射單元和信號接收單元，所述信號發射單元和所述信號接收單元均設在所述半球形端面上。

4.根據權利要求3所述的小動物經鼻給藥裝置，其特征在于，所述信號發射單元和所述信號接收單元均設有多個，所述信號發射單元和多個所述信號接收單元繞所述針頭的周向交替設置在所述半球形端面上。

5.根據權利要求3所述的小動物經鼻給藥裝置，其特征在于，所述套筒上設有傳感器，所述信號發射單元和所述信號接收單元均與所述傳感器電連接。

6.根據權利要求5所述的小動物經鼻給藥裝置，其特征在于，所述套筒包括內壁和外壁，所述內壁和所述外壁之間形成容納空間，所述傳感器位于所述容納空間中。

7.根據權利要求6所述的小動物經鼻給藥裝置，其特征在于，所述套筒內設有電線，所述電線的前端與所述傳感器的后端相連，所述電線的后端沿所述容納空間延伸至所述套筒的外部。

8.根據權利要求7所述的小動物經鼻給藥裝置，其特征在于，包括顯示屏，所述電線的后端與所述顯示屏相連。

9.根據權利要求1所述的小動物經鼻給藥裝置，其特征在于，所述注射機構包括霧化泵，所述霧化泵與所述針頭相連通，所述霧化泵設在所述殼體內。

10.根據權利要求9所述的小動物經鼻給藥裝置，其特征在于，所述注射機構包括針筒，所述針筒的外周固定連接有定位部件，所述定位部件限位連接在所述殼體上。

技術總結
本發明涉及一種小動物經鼻給藥裝置，包括注射機構，所述注射機構包括針頭；殼體，所述注射機構設在所述殼體上，所述注射機構能夠繞所述針頭的軸向相對所述殼體轉動；套筒，所述套筒設在所述殼體的前端，所述套筒活動套設在所述針頭的外周；位置測量模塊，所述位置測量模塊設在所述套筒的前端。本發明能夠安全準確的將藥物傳遞至小鼠鼻腔中。

技術研發人員：周非凡,李子昕,汪欣然
受保護的技術使用者：海南大學
技術研發日：
技術公布日：2025/4/24
