本發明涉及老年人護理，尤其涉及一種老年人護理用翻身裝置。

背景技術：

1、老人護理即是診斷和處理老人現存的或潛在的健康問題的反應。比如老人心理健康、各種疾病的護理。而老年人歲數大了患病后需要長期臥床，長期臥床就需要多次翻身，防止褥瘡產生，傳統的大多為人為進行翻身，一般為現將老人移動到床側，然后在將老人翻身，耗費時間和精力，使用不方便，因此需要一種老年人護理用翻身裝置來解決以上問題。

技術實現思路

1、本發明所要解決的技術問題，是針對上述存在的技術不足，提供一種老年人護理用翻身裝置。此結構，通過聯動結構模仿正常的患者翻身步驟，先將患者移動到一側，然后進行翻身，方便兩側翻身，使用更方便。

2、本發明采用的技術方案是：提供一種老年人護理用翻身裝置，包括中板和兩個側板組成的床板，其特征在于：中板下端左右兩側均設置有弧形滑軌；弧形滑軌外側沿弧形滑動連接有弧形的滑塊；滑塊另一端均與對應的側板下端固定連接；弧形滑軌和滑塊的軸心分別均位于中板上端左右兩側處；滑塊外側均設置有角度齒；中板下方設置有帶動架，帶動架一側設置有橫向驅動裝置；帶動架上固定連接有與角度齒對應的主動齒條；主動齒條與對應的角度齒之間均有間隙；側板下端均轉動設置有卷布軸；床板上貼合設置有床墊，床墊的左右兩端均纏繞固定在卷布軸外側；卷布軸的一端均固定連接有從動錐齒輪；從動錐齒輪外側左端均嚙合有主動錐齒輪；中板上端設置有限位滑軌；床墊下端開有和限位滑軌對應的滑槽；主動錐齒輪的相近側均設置有汽車傳動軸；中板下端一側轉動連接有驅動齒輪；帶動架上固定連接有與驅動齒輪嚙合的驅動齒條；驅動齒輪沿軸向一端設置有間歇旋轉機構，驅動齒輪用于驅動間歇旋轉機構轉動；間歇旋轉機構的與汽車傳動軸連接，且間歇旋轉機構用于驅動汽車傳動軸轉動。

3、進一步優化本技術方案，一種老年人護理用翻身裝置的間歇旋轉機構包括半圓形的帶動板；帶動板另一端固定連接有半圓形的停止板；帶動板和停止板均通過一個連接軸與驅動齒輪固定連接；停止板的半徑大于帶動板的半徑；帶動板上固定連接有多個帶動柱；還包括圓形的從動板；從動板上固定連接有多個與帶動柱嚙合的從動柱；從動板外側開有和停止板對應的切面；帶動板的半徑大于從動板的半徑；從動板軸向的兩端均與對應的汽車傳動軸連接。

4、進一步優化本技術方案，一種老年人護理用翻身裝置的汽車傳動軸為伸縮式萬向聯軸器；伸縮式萬向聯軸器的相近側均與從動板固定連接，且伸縮式萬向聯軸器的相近側與中板轉動連接；伸縮式萬向聯軸器的相斥側均與主動錐齒輪固定連接，且伸縮式萬向聯軸器的相斥側與側板轉動連接。

5、進一步優化本技術方案，一種老年人護理用翻身裝置的中板下端固定連接有支撐架；支撐架外側設置有與側板下端貼合的輔助支桿；支撐架上固定連接有安裝板；安裝板上沿橫向滑動連接有滑架，滑架的上端與帶動架固定連接。

6、進一步優化本技術方案，一種老年人護理用翻身裝置的橫向驅動裝置包括電動推桿；電動推桿安裝在安裝板上；電動推桿的輸出端與帶動架固定連接。

7、進一步優化本技術方案，一種老年人護理用翻身裝置的床墊內，側板的左右兩端均設置有輔助條；輔助條均通過滑桿與側板滑動連接；側板和輔助條之間固定連接有彈簧。

8、進一步優化本技術方案，一種老年人護理用翻身裝置的滑槽處，床墊上設置有多個緊固扣。

9、進一步優化本技術方案，一種老年人護理用翻身裝置的主動錐齒輪的直徑大于從動錐齒輪的直徑。

10、進一步優化本技術方案，一種老年人護理用翻身裝置的床墊上設置有示意線。

11、本發明與傳統翻身裝置相比，其有益效果在于：

12、1、中板、電動推桿、帶動架、主動齒條、驅動齒條、角度齒、驅動齒輪、連接軸、帶動板、停止板、帶動柱、從動柱、從動板、伸縮式萬向聯軸器、主動錐齒輪、從動錐齒輪、卷布軸的配合，一個卷布軸放床墊，另一個卷布軸卷床墊，將床墊上的患者移動到床板一側，方便為后續的翻身做準備；

13、2、電動推桿、帶動架、驅動齒輪、帶動板、停止板、從動板、切面、主動齒條、角度齒、滑塊、弧形滑軌的配合，側板改變角度將患者抬起，改變角度，方便將患者翻身側躺；

14、3、通過一個電動推桿驅動即可完成對患者的翻身，使用更方便；兩個側板的結構相同，控制電動推桿收縮或者伸長時，會帶動其中一個側板進行旋轉從而將患者翻身，方便將患者兩個方向翻身使用；

15、4、限位滑軌的設置，中板處床墊的位置不變，方便更好的輔助翻身使用；輔助條、側板、床墊、彈簧的設置，方便輔助翻身使用；緊固扣的設置，防止床墊脫離中板；滑架的設置，使帶動架移動更穩固。

技術特征：

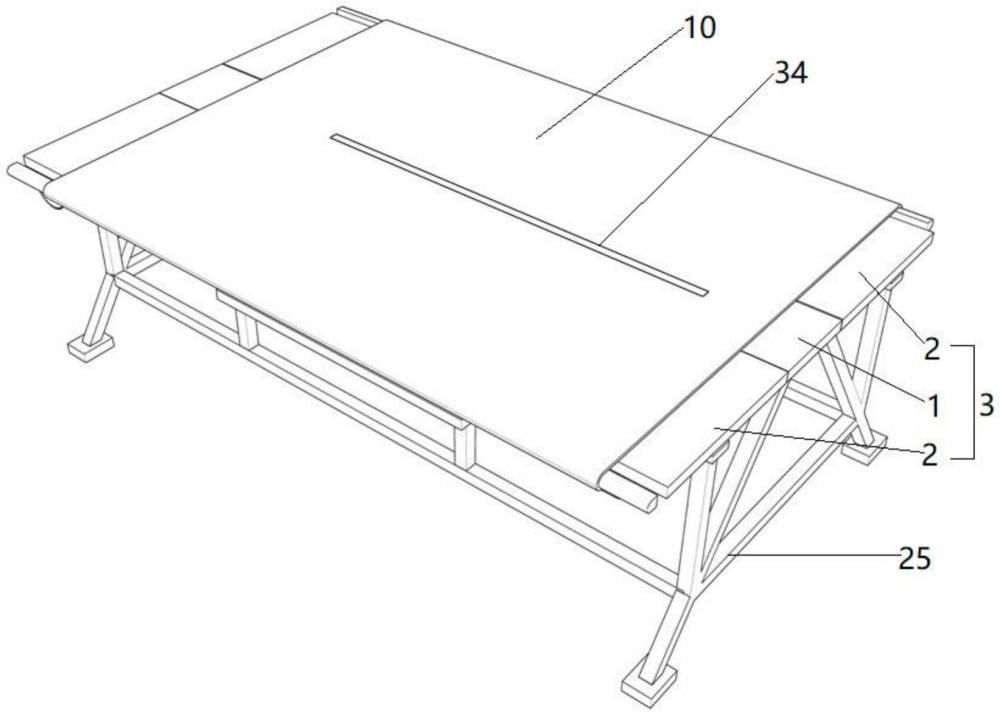

1.一種老年人護理用翻身裝置，包括中板(1)和兩個側板(2)組成的床板(3)，其特征在于：中板(1)下端左右兩側均設置有弧形滑軌(4)；弧形滑軌(4)外側沿弧形滑動連接有弧形的滑塊(5)；滑塊(5)另一端均與對應的側板(2)下端固定連接；弧形滑軌(4)和滑塊(5)的軸心分別均位于中板(1)上端左右兩側處；滑塊(5)外側均設置有角度齒(6)；

2.根據權利要求1所述的一種老年人護理用翻身裝置，其特征在于：間歇旋轉機構包括半圓形的帶動板(18)；帶動板(18)另一端固定連接有半圓形的停止板(19)；帶動板(18)和停止板(19)均通過一個連接軸(20)與驅動齒輪(16)固定連接；停止板(19)的半徑大于帶動板(18)的半徑；帶動板(18)上固定連接有多個帶動柱(21)；還包括圓形的從動板(22)；從動板(22)上固定連接有多個與帶動柱(21)嚙合的從動柱(23)；從動板(22)外側開有和停止板(19)對應的切面(24)；帶動板(18)的半徑大于從動板(22)的半徑；從動板(22)軸向的兩端均與對應的汽車傳動軸(15)連接。

3.根據權利要求2所述的一種老年人護理用翻身裝置，其特征在于：汽車傳動軸(15)為伸縮式萬向聯軸器；伸縮式萬向聯軸器的相近側均與從動板(22)固定連接，且伸縮式萬向聯軸器的相近側與中板(1)轉動連接；伸縮式萬向聯軸器的相斥側均與主動錐齒輪(12)固定連接，且伸縮式萬向聯軸器的相斥側與側板(2)轉動連接。

4.根據權利要求1所述的一種老年人護理用翻身裝置，其特征在于：中板(1)下端固定連接有支撐架(25)；支撐架(25)外側設置有與側板(2)下端貼合的輔助支桿(26)；支撐架(25)上固定連接有安裝板(27)；安裝板(27)上沿橫向滑動連接有滑架(28)，滑架(28)的上端與帶動架(7)固定連接。

5.根據權利要求4所述的一種老年人護理用翻身裝置，其特征在于：橫向驅動裝置包括電動推桿(29)；電動推桿(29)安裝在安裝板(27)上；電動推桿(29)的輸出端與帶動架(7)固定連接。

6.根據權利要求1所述的一種老年人護理用翻身裝置，其特征在于：床墊(10)內，側板(2)的左右兩端均設置有輔助條(30)；輔助條(30)均通過滑桿(31)與側板(2)滑動連接；側板(2)和輔助條(30)之間固定連接有彈簧(32)。

7.根據權利要求1所述的一種老年人護理用翻身裝置，其特征在于：滑槽(14)處，床墊(10)上設置有多個緊固扣(33)。

8.根據權利要求1所述的一種老年人護理用翻身裝置，其特征在于：主動錐齒輪(12)的直徑大于從動錐齒輪(11)的直徑。

9.根據權利要求1所述的一種老年人護理用翻身裝置，其特征在于：床墊(10)上設置有示意線(34)。

技術總結
本發明公開了一種老年人護理用翻身裝置，涉及老年人護理技術領域。它包括中板和兩個側板組成的床板，其特征在于：中板下端左右兩側均設置有弧形滑軌；弧形滑軌外側沿弧形滑動連接有弧形的滑塊；滑塊另一端均與對應的側板下端固定連接；弧形滑軌和滑塊的軸心分別均位于中板上端左右兩側處；滑塊外側均設置有角度齒；中板下方設置有帶動架，帶動架一側設置有橫向驅動裝置。本發明的有益效果是：此結構，通過聯動結構模仿正常的患者翻身步驟，先將患者移動到一側，然后進行翻身，方便兩側翻身，使用更方便。

技術研發人員：任俊,祁曉磊,尹自芳,高姍,石彩艷
受保護的技術使用者：中國人民解放軍總醫院第二醫學中心
技術研發日：
技術公布日：2025/4/24
