本發明涉及醫療器械，具體為一種腫瘤放療治療頭。

背景技術：

1、腫瘤放療(放射治療)是一種通過使用高能輻射(如x射線、γ射線等)來殺死癌細胞或抑制其生長的治療方法。它通常用于治療多種類型的腫瘤，尤其是當腫瘤無法通過手術切除或患者不適合手術時。放療可以與手術、化療或免疫療法聯合使用，幫助提高治療效果。

2、放療治療頭通常指的是放射治療設備的治療頭部分，具體來說，是放射治療機器(如直線加速器、ct模擬機等)上的一個裝置，用于發射輻射線來治療患者的癌癥或其他病癥。它是放療過程中的關鍵組成部分，負責將高能放射線精確地投射到患者的靶區，殺死腫瘤細胞，同時盡量減少對周圍健康組織的傷害。

3、射波刀是一種先進的放射治療設備，主要用于精確治療腫瘤和其他病變。射波刀的治療頭(即射波刀的發射裝置)在使用完成后，其表面溫度過高，勿碰時會對醫護人員造成燙傷，因此急需解決。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本發明提供了一種腫瘤放療治療頭，解決了上述背景技術中提出的問題。

3、(二)技術方案

4、為實現以上目的，本發明通過以下技術方案予以實現：一種腫瘤放療治療頭，包括機體、固定安裝于機體底部的發射源本體，所述機體底部固定連接有套環，所述套環套設于發射源本體的外側，所述套環底部螺紋安裝有護罩，所述護罩表面開設有圓周分布的開口，所述護罩底部轉動安裝有內齒環，所述內齒環另一端固定連接有連桿，所述連桿另一端固定連接有風扇，所述風扇位于護罩的側面。

5、優選的，所述護罩的外圓周側壁固定連接有冷卻箱，所述冷卻箱頂部連通設置有u型管，所述u型管兩端分別設置有單向閥一和單向閥二。

6、優選的，所述u型管上連通設置有側支管，所述側支管內部活動插設有插桿，所述插桿與側支管之間固定連接有彈簧，所述插桿端部固定連接有磁鐵二，所述風扇側壁固定安裝有磁鐵一。

7、優選的，當插桿向著u型管運動時，將冷卻液通過單向閥二推入冷卻箱；當插桿遠離u型管運動時，將冷卻液通過單向閥一吸入u型管。

8、優選的，所述護罩底部固定安裝有電機，所述電機輸出端固定連接有齒輪，所述齒輪與內齒環嚙合接觸。

9、優選的，所述護罩的圓周側壁開設有兩個對稱分布的限位口，所述護罩底部固定安裝有鎖緊件，所述鎖緊件包括固定于護罩底部的定位座，所述定位座內部轉動插設有螺桿，所述螺桿上螺紋套設有滑塊，所述滑塊端部固定連接有限位塊，對護罩鎖定時，所述限位塊插設至所述限位口內部。

10、(三)有益效果

11、本發明提供了一種腫瘤放療治療頭，具備以下有益效果：

12、1、本發明中，通過在發射源本體的外部設置一個護罩，護罩對發射源本體進行防護，避免醫護人員勿碰高溫的發射源本體，并且在護罩的圓周表面設置開口，方便進行散熱；并且在護罩的外圓周表面設置一個可作圓周運動的風扇，設置風扇對發射源本體進行散熱，進一步的提高散熱效果。

13、2、本發明中，設置冷卻箱和u型管能夠對發射源本體處的熱量進行吸收，并且當風扇表面的磁鐵一與u型管上的磁鐵二位置對應，產生斥力，此時插桿向著u型管運動時，將冷卻液通過單向閥二推入冷卻箱；當風扇表面的磁鐵一與u型管上的磁鐵二位置不對應，插桿遠離u型管運動時，將冷卻液通過單向閥一吸入u型管，這樣實現u型管內部冷卻液的更換，u型管設置在開口處，方便進行吸熱。

技術特征：

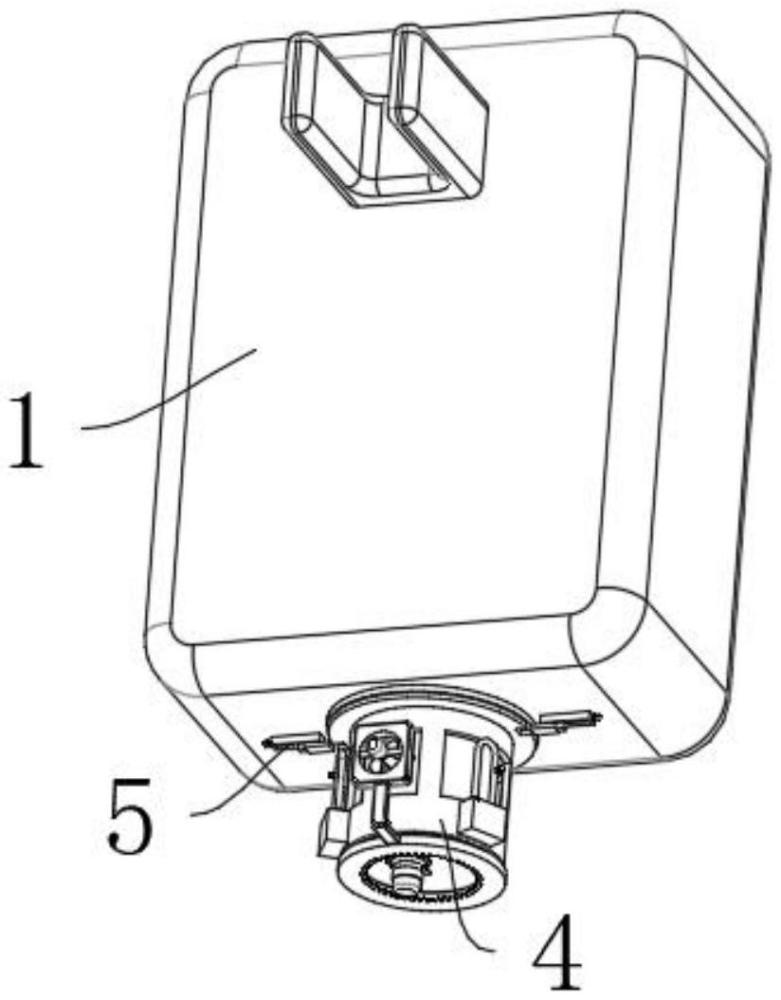

1.一種腫瘤放療治療頭，其特征在于：包括機體(1)、固定安裝于機體(1)底部的發射源本體(2)，所述機體(1)底部固定連接有套環(3)，所述套環(3)套設于發射源本體(2)的外側，所述套環(3)底部螺紋安裝有護罩(4)，所述護罩(4)表面開設有圓周分布的開口(401)，所述護罩(4)底部轉動安裝有內齒環(6)，所述內齒環(6)另一端固定連接有連桿(9)，所述連桿(9)另一端固定連接有風扇(10)，所述風扇(10)位于護罩(4)的側面。

2.根據權利要求1所述的一種腫瘤放療治療頭，其特征在于：所述護罩(4)的外圓周側壁固定連接有冷卻箱(13)，所述冷卻箱(13)頂部連通設置有u型管(12)，所述u型管(12)兩端分別設置有單向閥一(14)和單向閥二(15)。

3.根據權利要求2所述的一種腫瘤放療治療頭，其特征在于：所述u型管(12)上連通設置有側支管(18)，所述側支管(18)內部活動插設有插桿(16)，所述插桿(16)與側支管(18)之間固定連接有彈簧(17)，所述插桿(16)端部固定連接有磁鐵二(19)，所述風扇(10)側壁固定安裝有磁鐵一(11)。

4.根據權利要求3所述的一種腫瘤放療治療頭，其特征在于：當插桿(16)向著u型管(12)運動時，將冷卻液通過單向閥二(15)推入冷卻箱(13)；當插桿(16)遠離u型管(12)運動時，將冷卻液通過單向閥一(14)吸入u型管(12)。

5.根據權利要求1所述的一種腫瘤放療治療頭，其特征在于：所述護罩(4)底部固定安裝有電機(8)，所述電機(8)輸出端固定連接有齒輪(7)，所述齒輪(7)與內齒環(6)嚙合接觸。

6.根據權利要求1所述的一種腫瘤放療治療頭，其特征在于：所述護罩(4)的圓周側壁開設有兩個對稱分布的限位口(402)，所述護罩(4)底部固定安裝有鎖緊件(5)，所述鎖緊件(5)包括固定于護罩(4)底部的定位座(51)，所述定位座(51)內部轉動插設有螺桿(52)，所述螺桿(52)上螺紋套設有滑塊(53)，所述滑塊(53)端部固定連接有限位塊(54)，對護罩(4)鎖定時，所述限位塊(54)插設至所述限位口(402)內部。

技術總結
本發明公開了一種腫瘤放療治療頭，包括機體、固定安裝于機體底部的發射源本體，所述機體底部固定連接有套環，所述套環套設于發射源本體的外側，所述套環底部螺紋安裝有護罩，所述護罩表面開設有圓周分布的開口，所述護罩底部轉動安裝有內齒環，所述內齒環另一端固定連接有連桿，所述連桿另一端固定連接有風扇，所述風扇位于護罩的側面。本發明中，通過在發射源本體的外部設置一個護罩，護罩對發射源本體進行防護，避免醫護人員勿碰高溫的發射源本體，并且在護罩的圓周表面設置開口，方便進行散熱；并且在護罩的外圓周表面設置一個可作圓周運動的風扇，設置風扇對發射源本體進行散熱，進一步的提高散熱效果。

技術研發人員：王保東,楊衛國,胡勁松
受保護的技術使用者：新里程醫療（廊坊臨空自貿區）集團有限公司
技術研發日：
技術公布日：2025/4/24
