本發明屬于醫療器械，具體涉及一種可調節活動空間的約束輔具及其使用方法。

背景技術：

1、在醫療器械技術領域，約束輔具作為輔助醫療設備，在各類檢查和治療過程中發揮著至關重要的作用，特別是在胃鏡檢查領域，由于檢查過程中患者需要保持特定的體位，且身體活動受到一定限制，因此，設計一種能夠有效約束患者身體、同時確保檢查順利進行且患者舒適的約束輔具顯得尤為重要。

2、傳統的胃鏡檢查約束輔具大多采用固定式設計，即輔具的尺寸和形狀固定不變，難以適應不同體型的患者，固定式約束輔具無法根據患者的體型進行靈活調整，導致約束效果不佳，甚至可能因過度約束而給患者帶來不適，其次，傳統輔具在約束過程中缺乏必要的調節機制，使得醫生在操作過程中難以根據患者的實際情況進行微調，從而影響了檢查的準確性和安全性，導致裝置的使用效果較差，因此需要工作人員對其改進。

技術實現思路

1、本發明的目的在于提供一種可調節活動空間的約束輔具及其使用方法，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：

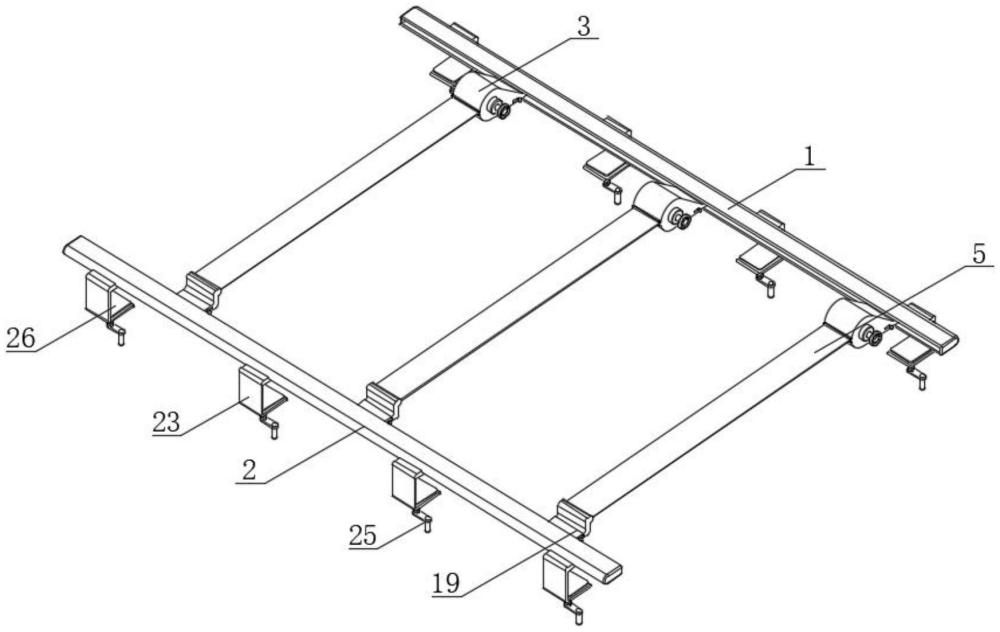

3、一種可調節活動空間的約束輔具，包括：

4、第一連接架和第二連接架；

5、所述第一連接架的內壁滑動連接有多個安裝套框，所述安裝套框的內壁轉動連接有纏繞桿，所述纏繞桿的表面纏繞連接有約束帶，所述約束帶的底部固定連接有魔術貼；

6、所述安裝套框的內壁開設有活動槽，所述纏繞桿的前端固定連接有限位板，且限位板的表面套接于活動槽的內壁，所述安裝套框的一側固定連接有限位框，且纏繞桿的表面貫穿插接于限位框的內壁，所述限位框的內壁一側固定連接有限位卡齒，所述纏繞桿的表面固定連接有連接齒盤，且連接齒盤與限位卡齒之間相嚙合，所述限位框的內部連接有擠壓彈簧，且擠壓彈簧的一端搭接于連接齒盤的一側，擠壓彈簧的內壁套接于纏繞桿的表面，所述纏繞桿的前端固定連接有握把。

7、優選的，所述安裝套框的內壁插接有第一定位柱，所述第一定位柱的背面固定連接有第一牽引板，且第一牽引板的一側滑動插接于安裝套框的一側，所述第一牽引板的背面固定連接有第一壓縮彈簧，且第一壓縮彈簧的表面插接于安裝套框的內壁。

8、優選的，所述第一連接架的內壁開設有多組定位槽，且定位槽的內壁套接于定位柱的表面，所述第一連接架的內壁上下兩側均開設有滑動槽，所述安裝套框的上下兩側均固定連接有滑動塊，且滑動塊的表面滑動連接于滑動槽的內壁。

9、優選的，所述第二連接架的內壁滑動連接有多個固定塊，且固定塊的一側固定連接于約束帶的前端，所述固定塊的內壁插接有第二定位柱。

10、優選的，所述第二定位柱的背面固定連接有第二牽引板，且第二牽引板的一側滑動插接于固定塊的一側，所述第二牽引板的背面固定連接有第二壓縮彈簧，且第二壓縮彈簧的表面插接于固定塊的內壁。

11、優選的，所述第一連接架和第二連接架的底部固定連接有多個安裝夾塊，所述安裝夾塊的底部螺紋連接有螺紋桿。

12、優選的，所述螺紋桿的底端固定連接有轉動把手，所述螺紋桿的頂端固定連接有軸承座，所述軸承座的頂端固定連接有擠壓板，且擠壓板的表面插接于安裝夾塊的內壁。

13、一種可調節活動空間的約束輔具的使用方法，包括以下步驟：

14、s1、將第一連接架和第二連接架分別通過底部的安裝夾塊插接在胃鏡檢查床的兩側，確保輔具穩固地夾持在病床的合適位置，使用螺紋桿貫穿安裝夾塊，并通過旋轉轉動把手來調整螺紋桿的伸出長度，從而精細調節擠壓板對安裝表面的壓力，確保輔具在使用過程中的穩定性；

15、s2、根據患者的體型和胃鏡檢查需求，滑動第一連接架上的多個安裝套框至合適位置，使得輔具適應不同尺寸的患者，確保約束帶能夠正確地施加約束；

16、s3、旋轉安裝套框內部的纏繞桿，以調節纏繞在其表面的約束帶的長度。通過旋轉纏繞桿，可以釋放或收緊約束帶，滿足不同患者的約束需求，在調節完約束帶長度后，利用限位框內壁的限位卡齒與纏繞桿表面的連接齒盤之間的嚙合關系，實現纏繞桿的自鎖功能，防止約束帶意外松開；

17、s4、將調節好的約束帶固定到患者的身體上，確保其在胃鏡檢查過程中不會隨意移動，通過擠壓握把將纏繞桿向前推動，使得約束帶在調整后能夠保持穩定的張力，確保患者的安全和檢查的順利進行；

18、s5、在胃鏡檢查過程中，定期檢查約束帶的張力和患者的舒適度，確保約束輔具的正確使用和患者的安全，如需調整，可重復上述s3和s4，以適應檢查過程中的不同需求；

19、s6、檢查結束后，按照相反的順序移除約束輔具，確保不會對患者造成任何傷害，并對輔具的各部件進行清潔和消毒，符合醫療設備的衛生要求，以備下次使用。

20、與現有技術相比，本發明的有益效果是：

21、(1)通過安裝套框、纏繞桿、約束帶、限位框、限位卡齒、連接齒盤、擠壓彈簧和握把的設置，使用時，第一連接架上滑動連接的多個安裝套框能夠根據需要調整位置，以適應不同尺寸的患者使用，纏繞桿表面纏繞的約束帶用于實際約束，其長度可通過旋轉纏繞桿來調節，限位框內壁的限位卡齒與纏繞桿表面的連接齒盤相嚙合，實現了纏繞桿旋轉后的自鎖功能，防止約束帶意外松開，擠壓彈簧的一端搭接在連接齒盤上，為連接齒盤與限位卡齒的嚙合提供彈力支持，確保自鎖功能的可靠性，通過擠壓握把將纏繞桿向前推動，使得纏繞桿表面的連接齒盤壓縮擠壓彈簧，使得連接齒盤脫離限位卡齒的限制，由此便于將纏繞桿表面的約束帶便捷收放，從而實現約束帶長度的靈活調節，還確保約束過程中的穩定性和安全性。

22、(2)通過安裝套框、第一定位柱、定位槽、滑動槽、滑動塊、固定塊、第二定位柱、第二牽引板和第二壓縮彈簧的設置，使用時，第一定位柱與定位槽的配合，使得安裝套框能夠在第一連接架內穩定地滑動并定位，確保輔具在使用過程中的穩定性，第一牽引板和第一壓縮彈簧的設置，為安裝套框提供了復位的力量，使得用戶在調整安裝套框位置后，能夠輕松地將其恢復到初始狀態，滑動槽和滑動塊的設計，進一步增強了安裝套框在第一連接架內滑動的順暢性和穩定性，固定塊作為約束帶前端的固定結構，與第二連接架內壁的滑動連接，使得約束帶的長度和位置可以根據需要進行調整，第二定位柱與固定塊內壁的插接，以及第二牽引板和第二壓縮彈簧的配合，為固定塊提供了穩定的支撐和復位力量，使得約束帶在調整后能夠保持穩定的張力，且約束帶兩端的固定結構均可同步移動與固定，從而實現輔具的穩定性和靈活性，還使得用戶可以根據實際需要方便地調整約束帶的長度和位置，滿足不同場景下的使用需求。

23、(3)通過第一連接架、第二連接架、安裝夾塊、螺紋桿、轉動把手和擠壓板的設置，使用時，第一連接架和第二連接架底部的安裝夾塊插接在病床的兩側，用戶可以通過旋轉轉動把手來調整螺紋桿的伸出長度，進而控制擠壓板對安裝表面的壓力，擠壓板的表面插接于安裝夾塊的內壁，隨著螺紋桿的升降而移動，實現了對輔具安裝牢固度的精細調節，不僅確保輔具在使用過程中的穩定性，還便于用戶根據實際需要進行位置微調，提高輔具的適應性和使用便捷性，從而保證輔具的穩固安裝，又便于用戶調整輔具位置。
