本發明涉及一種水位監測調控的系統及方法，特別涉及一種基于呼吸濕化器的水位智能監測調控系統及方法。

背景技術：

1、呼吸濕化器是一種通過加溫和濕化呼吸氣體，幫助維持患者氣道系統正常生理功能的醫療設備。其主要目的是防止氣道干燥、炎癥及提高氣道表面的黏液清除功能。通常配合呼吸機使用，為患者提供加溫、濕化的呼吸氣體，以維持患者氣道表面黏液纖毛系統的正常清除功能及肺泡上皮正常的舒縮和彌散特性，幫助患者維持正常的氣道功能，避免氣道干燥及炎性癥狀。

2、呼吸濕化器一般包括加熱板、濕化水罐、溫濕度監測裝置和控制顯示面板。在工作過程中，滅菌注射用水通過專用管道進入濕化水罐，控制顯示面板根據預設參數調節加熱板功率，加熱濕化水罐內濕化水產生水蒸氣，并通過呼吸管路將加溫加濕的氣體攜帶至患者端。

3、在此過程中，濕化水罐內的水位對濕化效果至關重要。然而，在實際應用中，醫護人員工作繁忙，可能因疏忽或操作不當導致濕化水罐內水位異常。在加熱板功率固定的情況下，水位過低可能導致濕化水罐干燒或水分蒸發不足，不僅會損壞設備，還會使得患者端的氣體濕化程度下降，無法滿足治療需求。相反，水位過高可能導致濕化水罐內水流溢出或氣體濕化程度過高，影響設備的正常運行和氣體濕化效果，給患者帶來不必要的風險。

4、現有技術通常通過設置固定位置的液面監測器來判斷濕化水罐內的水位，或者通過獲取濕化水罐出氣口溫度、加熱盤溫度等數據，再根據加熱盤功率推測水位。但這種方法的準確性較差，無法實時準確報告水位的變化，導致無法精確識別水位情況，增加了患者治療中的潛在風險。此外，現有技術依賴于調節加熱盤的加熱速率來促使氣體迅速達到患者端溫濕度目標，然而這種做法不僅安全性有待提升，還容易造成濕化水消耗速度過快，給及時補充濕化水帶來困難。

5、因此，現有技術在濕化水罐水位監控調控方面存在較大的不足，急需一種更加精準、實時、智能化的水位監測調控系統，以確保患者獲得理想的氣道濕化效果，同時提高設備的安全性和可靠性。

技術實現思路

1、本發明的目的是克服現有技術缺陷，提供一種基于呼吸濕化器的水位智能監測調控系統及方法，實時監測水位變化，并根據患者端溫濕度反饋智能調整濕化水的輸注量；基于歷史數據和實時數據，利用構建的水位監測數據模型對未來24小時內的水位變化趨勢進行預測。

2、本發明的目的一方面是這樣實現的：一種基于呼吸濕化器的水位智能監測調控系統，包括數據采集模塊、處理識別模塊、主控模塊、流量控制模塊、報警反饋模塊、無線模塊和用戶端顯示模塊；

3、所述數據采集模塊用于實時監測濕化水罐內的溫濕度數據、環境溫濕度數據、氣源流量數據、濕化水輸注流量數據及用戶端溫濕度數據；并將采集到的數據傳輸至處理識別模塊；

4、所述處理識別模塊用于將采集到的數據進行計算，以獲取關鍵差值與變化率指標，基于歷史數據和實時數據，利用構建的水位監測數據模型對未來24小時內的水位變化趨勢進行預測，根據罐內水位狀態向主控模塊發送實時信號；

5、所述主控模塊接收處理模塊的信號，執行對應的濕化水流量指令至流量控制模塊，智能控制流量調節閥，自動向濕化水罐中添加濕化水至安全水位范圍；同時，主控模塊還結合患者端的實時溫濕度反饋，進行協同調節，確保濕化水水量充足，可滿足加熱后患者端可達到其所需目標溫濕度的水量需求；當接收到異常信號時，發送報警指令至報警反饋模塊；

6、所述報警反饋模塊用于接收主控模塊指令，當數據異常時發出報警提示音，提示水位異常或需及時添加備用濕化水；

7、所述無線模塊用于將主控模塊和報警反饋模塊的數據上傳至用戶端顯示模塊；

8、所述流量控制模塊與設置在濕化水罐進液口上的流量調節閥相連接，用于接收主控模塊的信號，調整輸注濕化水量，保持濕化水罐內水位在安全范圍內；

9、所述用戶端顯示模塊用于實現顯示當前水位、水消耗速率、剩余可用時間、24小時水位變化預測曲線、異常模式預警及聲光報警信息，提示醫護人員進行處理；

10、所述數據采集模塊、處理識別模塊、流量控制模塊、報警反饋模塊、無線模塊與主控模塊電連接；

11、所述數據采集模塊與內部溫濕度傳感器、環境溫濕度傳感器、氣源流量傳感器、濕化水輸注流量傳感器及患者端溫濕度傳感器電連接。

12、作為本發明的進一步限定，所述氣源流量傳感器設置在濕化水罐進氣口內壁上，所述內部溫濕度傳感器設置在濕化水罐內；所述環境濕度傳感器設置在濕化水罐的底座上；所述濕化水輸注流量傳感器在濕化水罐進液口內壁上；所述患者端溫濕度傳感器處于呼吸機管路近患者端。

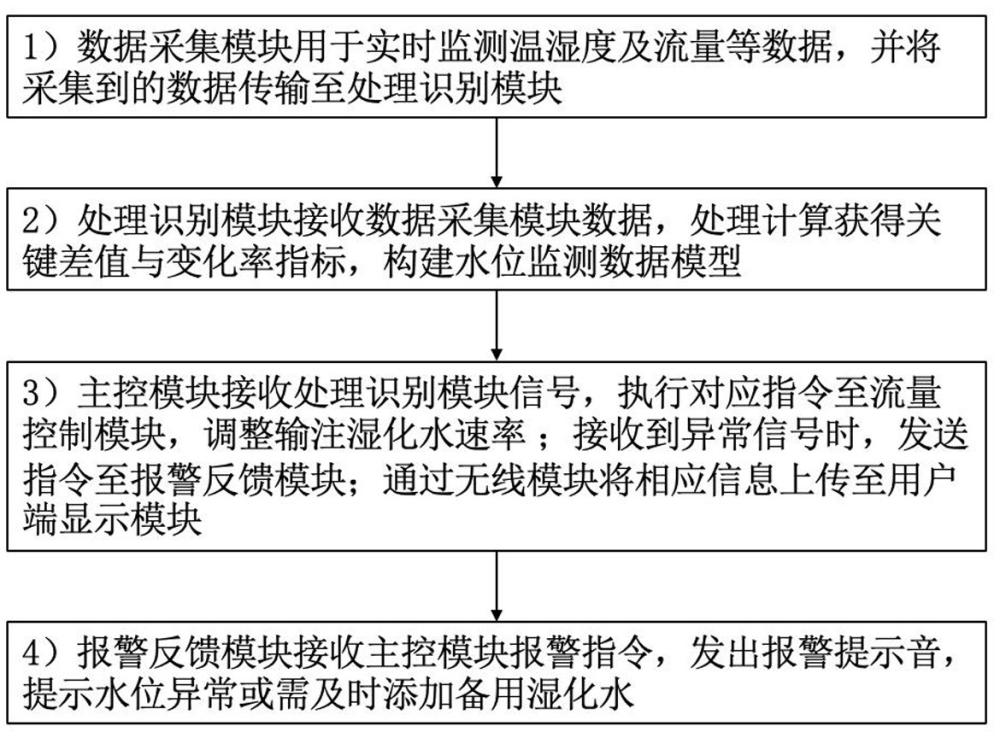

13、本發明的目的另一方面是這樣實現的：一種基于呼吸濕化器的水位智能監測調控方法，包括以下步驟：

14、1)數據采集模塊通過內部溫濕度傳感器，環境溫濕度傳感器、氣源流量傳感器、濕化水輸注流量傳感器及患者端溫濕度傳感器實時監測濕化水罐內的實時溫濕度(單位：攝氏度(℃)和相對濕度(％rh))、外部環境溫濕度(單位：攝氏度(℃)和相對濕度(％rh))、氣源流量(單位：升每分鐘(l/min))、濕化水輸注流量(單位：毫升每分鐘(ml/min))及患者端溫濕度(單位：攝氏度(℃)和相對濕度(％rh))，并將采集到的數據傳輸至處理識別模塊；

15、2)處理識別模塊接收到數據采集模塊的數據，并進行計算獲得關鍵差值與變化率指標，并通過構建的水位監測數據模型對監測及計算得的數據進行函數訓練；生成當前水位、水消耗速率、剩余可用時間、24小時水位變化預測曲線以及異常模式預警信號，并將對應信號傳輸給主控模塊；

16、3)主控模塊接收處理模塊的信號，執行對應的濕化水流量指令至流量控制模塊，智能控制流量調節閥，自動向濕化水罐中添加濕化水至安全水位范圍；同時，主控模塊還結合患者端的實時溫濕度反饋，進行協同調節，確保濕化水水量充足，可滿足加熱后患者端可達到其所需目標溫濕度的水量需求；當接收到異常信號時，發送報警指令至報警反饋模塊；

17、4)報警反饋模塊在處理模塊監測到數據異常時，接收主控模塊指令，發出報警提示音，提示水位異常或需及時添加備用濕化水；主控模塊通過無線模塊將當前水位、水消耗速率、剩余可用時間、24小時水位變化預測曲線、異常模式預警信號、聲光報警信息上傳至用戶端顯示模塊，提示醫護人員進行處理。

18、作為本發明的進一步限定，步驟2)中所述處理識別模塊接收到數據采集模塊的數據，并進行計算獲得關鍵差值與變化率指標具體包括：

19、濕化水罐內與環境溫度差值δt：δt＝t罐-t環，δt反映了濕化水罐內溫度與環境溫度之間的差異；

20、濕化水罐內與環境濕度差值δrh：δrh＝rh罐-rh環，δrh差值表示了濕化水罐內濕度與環境濕度之間的不同；

21、10s溫度差值變化率δt'/δt：首先，記錄兩個相鄰的10秒時間點的溫度差值δt1和δt2，分別對應t1和t2時刻的濕化水罐內與環境溫度差值，然后，計算這兩個溫度差值之間的變化量δt'＝δt2-δt1；通過公式計算10s溫度差值變化率：δt'/δt＝δt'/10s，δt'/δt變化率反映了在10秒內，濕化水罐內與環境溫度差值的變化速度；

22、10s濕度差值變化率δrh'/δt：記錄兩個相鄰10秒時間點的濕度差值δrh1和δrh2，然后計算這兩個濕度差值之間的變化量δrh'＝δrh2-δrh1，最后通過公式得到10s濕度差值變化率：δrh'/δt＝δrh'/10s，δrh'/δt變化率表示了在10秒內，濕化水罐內與環境濕度差值的變化快慢；

23、10s氣源流量變化率δq/δt：記錄兩個相鄰10秒時間點的氣源流量q1和q2，計算這兩個流量之間的變化量δq＝q2-q1；通過公式計算10s氣源流量變化率：δq/δt＝δq/10s，δq/δt變化率揭示了氣源流量在10秒內的變化情況。

24、作為本發明的進一步限定，步驟2)中所述通過構建的水位監測數據模型對數據進行函數訓練具體包括：采用1d-cnn提取濕化水罐內溫濕度、外部環境溫濕度、濕化水罐內外溫濕度差值、氣源流量及其變化率特征，隨后通過lstm網絡對時間序列信息進行學習，完成水位、水消耗速率、剩余可用時間等預測。

25、作為本發明的進一步限定，在采用1d-cnn提取濕化水罐內溫濕度、外部環境溫濕度、濕化水罐內外溫濕度差值、氣源流量及其變化率特征之前需進行預處理，具體包括：

26、輸入數據包括濕化水罐內的溫度數據t罐、濕化水罐內的濕度數據rh罐、環境溫度數據t環、環境溫度數據rh環、氣源流量q、濕化水罐內與環境溫度差值δt、濕化水罐內與環境濕度差值δrh、10s溫度差值變化率δt'/δt、10s濕度差值變化率δrh'/δt、10s氣源流量變化率δq/δt；每個時間步t的數據表示為一個包含多個特征的一維向量；

27、數據輸入到1d-cnn-lstm模型之前需進行加權處理，不同數據項依重要性被賦予不同的權重系數：

28、初級權重w1(0.7～0.9)適用于原始采集數據(t罐、rh罐、t環(t)、rh環(t)、q(t))

29、中級權重w2(0.9～1.1)適用于差值數據(δt(t)、δrh(t))；

30、高級權重w3(1.1～1.3)適用于變化率數據

31、每個時間步的特征經過加權后形成加權數據矩陣，表示為：

32、

33、加權后的數據矩陣xweighted，其形狀為(n,m)，其中n是時間步數，m是每個時間步的特征數；此數據矩陣將作為后續1d–cnn層和lstm層網絡的輸入，用于進行進一步的分析和預測。

34、作為本發明的進一步限定，步驟2)中所述生成24小時水位變化預測曲線具體包括：

35、通過1d-cnn-lstm模型，對未來24小時內濕化水罐水位的變化趨勢進行預測，并輸出水位變化曲線，幫助醫護人員提前分析水位動態；

36、1d-cnn-lstm模型輸出未來24小時的水位預測值：

37、

38、其中，為第t+1時刻的預測水位值，n為未來24小時的時間步數，t為時間步長，單位為分鐘(設為5分鐘)；

39、將預測的水位值繪制成水位變化曲線，輸出一張未來24小時水位變化趨勢圖，上傳至用戶端顯示模塊實時更新并嵌入醫護人員的交互界面。

40、作為本發明的進一步限定，步驟2)中所述異常模式預警信號具體包括：

41、實時檢測濕化水罐內水位變化及濕化水輸注的異常模式，觸發預警以便醫護人員及時處理設備故障或更換備用濕化水；

42、水位變化速率計算公式為：

43、

44、其中，δt表示時間間隔，為1d-cnn-lstm模型輸出的當前時間t的水位值，為1d-cnn-lstm模型輸出的上一時間t-1的水位值；

45、異常模式判定標準設如下：

46、水位下降速率異常水位上升速率異常濕化水輸注異常qadd＝0；

47、其中，r正常上限為水位下降時速率的正常上限值，r正常下限為水位上升時速率的正常下限值qadd為濕化水添加流量，單位：ml/s；

48、當檢測到異常模式時，產生報警信號并傳輸給主控模塊。

49、作為本發明的進一步限定，步驟3)中所述主控模塊結合患者端的實時溫濕度反饋，進行協同調節，具體包括：

50、濕化水罐中的水位換算：

51、

52、其中：wlevel為濕化水罐當前水位在安全水位范圍內的相對位置，范圍為0到1；為濕化水罐當前水位高度(單位：mm)；hmax為濕化水罐的最大水位高度(單位：mm，濕化水罐的上限水位)；

53、wlevel＝0表示濕化水罐中的水位已降到最低安全閾值；wlevel＝1表示濕化水罐中的水位已達最大安全水位上限；值介于0和1之間時，表示水位處于安全范圍內，且比例值反映了當前水位與安全水位的相對關系。

54、患者端溫度差δt：表示患者端溫度與目標溫度的差值δt＝tp-ttarget，δt>0時表示溫度過高；δt＝0時表示溫度適宜；δt<0時表示溫度過低；

55、患者端濕度差δh：表示患者端濕度與目標濕度的差值δh＝hp-htarget，δh>0時表示濕度過高；δh＝0時表示濕度適宜；δh<0時表示濕度過低；

56、添加濕化水流量計算公式

57、qadd＝k×(δt·wt+δh·wh)×(1-wlevel)

58、其中，qadd為濕化水添加流量(單位：ml/s)；δt＝tp-ttarget為溫度差；δh＝hp-htarget為濕度差；wt(0.6～0.7)和wh(0.4～0.5)分別為溫度和濕度的權重系數，用來調節溫度和濕度對濕化水流量的相對影響，；wlevel為濕化水罐當前水位比例(0～1之間)；k(0.8～1.2)為調節系數。

59、本發明工作時，通過數據采集模塊采集濕化水罐內溫濕度數據、環境溫濕度數據、氣源流量數據、濕化水輸注流量及患者端溫濕度，通過處理識別模塊計算濕化水罐內關鍵差值與變化率指標，并根據預設算法得出濕化水罐內水位，并預測罐內濕化水消耗速率、剩余可用時間、24小時水位變化預測曲線及異常模式預警信號。通過主控模塊接收到處理模塊的信號，執行對應的濕化水流量指令至流量控制模塊，智能控制流量調節閥，自動向濕化水罐中添加濕化水至安全水位范圍；同時，主控模塊還結合患者端的實時溫濕度反饋，進行協同調節，確保濕化水水量充足，可滿足加熱后患者端可達到其所需目標溫濕度的水量需求；當接收到異常信號時，發送報警指令至報警反饋模塊。最終通過無線模塊將當前水位、水消耗速率、剩余可用時間、24小時水位變化預測曲線、異常模式預警及聲光報警信息實時顯示在醫護人員的電腦顯示屏上。

60、本發明采用以上技術方案，與現有技術相比，有益效果為：本發明應用1d-cnn-lstm結構，能夠有效提取濕化水罐內外溫濕度差值、氣源流量及其變化率等特征，同時顯著降低網絡參數量和計算復雜度，為實時水位監測提供保障；隨后通過lstm網絡對時間序列信息進行學習，完成水位、水消耗速率、剩余可用時間的預測，異常時發出報警提示，給醫護人員預留準確、安全的操作時間，提高了呼吸濕化設備的安全性和可靠性；最后結合患者端的實時溫濕度反饋，智能控制流量調節閥，自動向濕化水罐中添加濕化水至安全水位范圍，同時滿足加熱后患者端可達到其所需目標溫濕度的水量需求，使患者端溫濕度達到目標范圍，從而給予患者最合理的氣道濕化方案。
