本技術屬于玻璃瓶生產，特別涉及一種玻璃瓶的熱端輸送結構，可保證生產的安全性。

背景技術：

1、現有的玻璃瓶的生產工藝一般如下：玻璃熔制好后，調整到一定的溫度，從供料道的料頭慢慢下墜至制瓶機種，由機械剪刀剪斷，玻璃料順著滑道掉到制瓶機的模具中，模具中有一根向上的金屬棒，會將玻璃料頂成一個口向下的空心形狀，再將玻璃料翻轉成口朝上，用兩瓣制瓶模具將玻璃料夾在中間，同時向瓶中吹壓縮空氣成型，玻璃凝固后打開模具，然后將多個制瓶機的玻璃瓶送至輸送帶，再由輸送帶送至退火窯進行退火，最后檢驗去除瑕疵品。由于從成型模具中出來的玻璃瓶溫度很高，直接轉移到傳送帶上時玻璃瓶的成品率容易受到影響，因此需要將其進行冷卻后再轉移到傳送帶上。

2、如申請?zhí)枮閏n201821735905.3的專利公開了一種能夠?qū)⒊尚秃蟮牟Ａ哭D(zhuǎn)移至傳送帶的轉移裝置，該裝置和冷卻臺并列設置在傳送帶的一側，冷卻臺緊貼傳送帶設置；該裝置包括氣缸和推動氣缸轉動的動力系統，氣缸的活塞桿上設置有推瓶機構，氣缸活塞桿伸出同時氣缸轉動將冷卻臺上的玻璃瓶撥送到傳送帶上。

3、如申請?zhí)枮閏n201821738251.x的專利公開了玻璃瓶生產線中的玻璃料成型模具上的下料裝置，包括固定架，固定架固定設置在成型模具的上方，固定架上設置有固定座，固定座上豎直固定設置有氣缸一、氣缸二和穩固氣缸，氣缸一和氣缸二下方的活塞桿上均設置有用于夾起轉移玻璃瓶的夾緊結構，穩固氣缸下方的活塞桿上設置有能夠穩固成型模具上的玻璃瓶的定位套，定位套底部的開口大于玻璃瓶口的直徑2-4mm；固定架上還設置有推送氣缸，推送氣缸的活塞桿固定在固定座上并推動固定座沿著固定架運動；成型模具的前方、固定架的下方還設置有冷卻臺和傳送帶，傳送帶的走向與固定架垂直，冷卻臺與成型模具之間的距離、傳送帶與冷卻臺之間的距離和氣缸一與氣缸二之間的距離相同。

4、在實際生產中，制瓶機在生產過程中，通常會配置1-2個操作工對多個制瓶機進行蹲守，避免制瓶機出錯。申請人發現，玻璃瓶在冷卻臺上時，除了被冷卻，操作工還能目測玻璃瓶是否異常（如異形、缺口等），操作工可通過工具（如夾鉗）將異常的玻璃瓶取出。但是，取出玻璃瓶的過程比較危險，如操作工（需要越過輸送帶取玻璃瓶，操作工需要靠近輸送帶上的玻璃瓶）的衣服與輸送帶上的玻璃瓶接觸，如玻璃瓶取出的過程中從工具上掉落至操作工的腳上等。

技術實現思路

1、為了解決前述問題，本實用新型實施例提供了一種玻璃瓶的熱端輸送結構，能保證玻璃瓶輸送過程的安全性，無異常玻璃瓶時，擋板豎直，擋板將玻璃瓶遮蔽，避免操作工及其衣服與輸送帶上的玻璃瓶接觸；有異常玻璃瓶時，讓對應的一塊擋板旋轉至水平，將操作工的腳遮蔽，用于接受掉落的玻璃瓶，避免掉落的玻璃瓶將操作工的腳燙傷。所述技術方案如下：

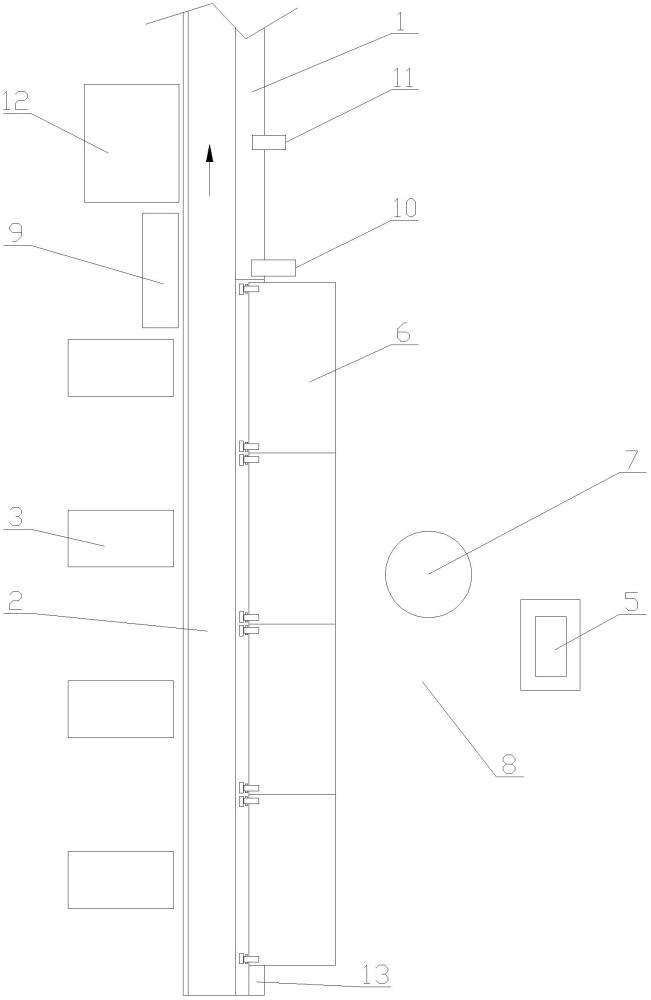

2、本實用新型實施例提供了一種玻璃瓶的熱端輸送結構，包括機架1及其上的輸送帶2、n個冷卻臺3及n個轉移機構，所述輸送帶2沿前后向設置且其向后輸送，n個冷卻臺3前后并排設置且其均位于輸送帶2的左側或右側,所述冷卻臺3與輸送帶2平齊并相鄰，每個冷卻臺3處對應設置一個轉移機構，所述轉移機構能將玻璃瓶4由制瓶機轉移至冷卻臺3和將玻璃瓶4由冷卻臺3轉移至輸送帶2；該熱端輸送結構還包括料倉、第一瑕疵品收集機構5和n塊擋板6，所述料倉位于輸送帶2的下方；所述第一瑕疵品收集機構5設于地面上，其位于輸送帶2遠離冷卻臺3的一側，其底部與料倉聯通；每個冷卻臺3對應設置一塊擋板6，多塊擋板6前后相鄰設置；所述擋板6位于輸送帶2遠離冷卻臺3的一側，其下端轉動設于機架1上，其將玻璃瓶4的外側遮蔽，其能朝向遠離冷卻臺3方向旋轉至水平；所述擋板6水平時；所述擋板6與輸送帶2平齊,?所述第一瑕疵品收集機構5位于擋板6的外側且其與擋板6之間具有人員站立區域8；當操作工7檢測到冷卻臺3上的玻璃瓶4異常時，操作工7將對應擋板6旋轉至水平以將腳遮蔽，操作工7將異常的玻璃瓶4轉移至第一瑕疵品收集機構5。

3、進一步地，本實用新型實施例中的輸送帶2的后端由前至后依次設有視覺檢測機構和剔除機構，所述視覺檢測機構包括分別位于輸送帶2左右兩側的背景板9和攝像頭10，所述剔除機構包括分別位于輸送帶2左右兩側的噴頭11和護罩12，所述背景板9沿前后向設置，所述攝像頭10和噴頭11均沿左右向設置且其均朝向玻璃瓶4的瓶體設置，所述背景板9和護罩12均位于輸送帶2靠近冷卻臺3的一側，所述攝像頭10和噴頭11位于輸送帶2遠離冷卻臺3的一側，所述護罩12遠離冷卻臺3的一側敞口且其底部設有第二瑕疵品收集機構，所述第二瑕疵品收集機構設于地面上且其底部與料倉聯通。

4、具體地，本實用新型實施例中的第一瑕疵品收集機構5和第二瑕疵品收集機構均為豎向設置的溜管且其頂部設有上大下小的漏斗形進料口。

5、具體地，本實用新型實施例中的擋板6為沿前后向設置的矩形板，其由下至上斜向冷卻臺3設置，其上端位于玻璃瓶4的瓶頸的外側，其中部正對對應的冷卻臺3設置。

6、進一步地，本實用新型實施例中的機架1上且遠離冷卻臺3的一側設有缺口13；所述擋板6的下端位于缺口13處，其下端通過至少兩個鉸接件14與機架1鉸接；所述鉸接件14沿左右向設置，其外端固定在擋板6的下端內側，其內端與缺口13的相鄰內側鉸接；所述機架1上且位于鉸接件14的相鄰內側設有內支撐塊15，所述缺口13中設有下支撐塊16，所述鉸接件14的內側頂靠在內支撐塊15上；所述擋板6水平時，其外側頂靠在下支撐塊16上。

7、具體地，本實用新型實施例中的擋板6的下端通過兩個鉸接件14鉸接在機架1上，兩個鉸接件14分別位于擋板6的前后兩端，所述下支撐塊16位于擋板6中部的下方。

8、具體地，本實用新型實施例中的擋板6左右向的寬度為16-22cm，其前后向的長度為50-100cm；所述人員站立區域8左右向的寬度大于30cm，所述第一瑕疵品收集機構5的數量有多個，多個第一瑕疵品收集機構5前后并排設置且相鄰兩個第一瑕疵品收集機構5之間的距離為200-300cm。

9、優選地，本實用新型實施例中的擋板6的內側設有防滑紋。

10、本實用新型實施例提供的技術方案帶來的有益效果是：本實用新型實施例提供了一種玻璃瓶的熱端輸送結構，能保證玻璃瓶輸送過程的安全性，無異常玻璃瓶時，擋板豎直，擋板將玻璃瓶遮蔽，避免操作工及衣服與輸送帶上的玻璃瓶接觸；有異常玻璃瓶時，讓對應的一塊擋板旋轉至水平，不但便于將玻璃瓶平移取出，還將操作工的腳遮蔽，用于接收掉落的玻璃瓶，避免掉落的玻璃瓶將操作工的腳燙傷。本輸送結構在保證正常輸送的同時，保證了操作工操作的安全性。另外，輸送帶的末端可設置視覺檢測機構和剔除機構，可在退火前將部分異常的玻璃瓶分離，結合操作工的人工取出異常的玻璃瓶，可減輕后續加工的負擔。第一瑕疵品收集機構和第二瑕疵品收集機構可共用輸送帶下方的料倉，可簡化結構。

技術特征：

1.玻璃瓶的熱端輸送結構，包括機架(1)及其上的輸送帶(2)、n個冷卻臺(3)及n個轉移機構，所述輸送帶(2)沿前后向設置且其向后輸送，n個冷卻臺(3)前后并排設置且其均位于輸送帶(2)的左側或右側,所述冷卻臺(3)與輸送帶(2)平齊并相鄰，每個冷卻臺(3)處對應設置一個轉移機構，所述轉移機構能將玻璃瓶(4)由制瓶機轉移至冷卻臺(3)和將玻璃瓶(4)由冷卻臺(3)轉移至輸送帶(2)；其特征在于，該熱端輸送結構還包括料倉、第一瑕疵品收集機構(5)和n塊擋板(6)，所述料倉位于輸送帶(2)的下方；所述第一瑕疵品收集機構(5)設于地面上，其位于輸送帶(2)遠離冷卻臺(3)的一側，其底部與料倉聯通；每個冷卻臺(3)對應設置一塊擋板(6)，多塊擋板(6)前后相鄰設置；所述擋板(6)位于輸送帶(2)遠離冷卻臺(3)的一側，其下端轉動設于機架(1)上，其將玻璃瓶(4)的外側遮蔽，其能朝向遠離冷卻臺(3)方向旋轉至水平；

2.根據權利要求1所述的玻璃瓶的熱端輸送結構，其特征在于，所述輸送帶(2)的后端由前至后依次設有視覺檢測機構和剔除機構，所述視覺檢測機構包括分別位于輸送帶(2)左右兩側的背景板(9)和攝像頭(10)，所述剔除機構包括分別位于輸送帶(2)左右兩側的噴頭(11)和護罩(12)，所述背景板(9)沿前后向設置，所述攝像頭(10)和噴頭(11)均沿左右向設置且其均朝向玻璃瓶(4)的瓶體設置，所述背景板(9)和護罩(12)均位于輸送帶(2)靠近冷卻臺(3)的一側，所述攝像頭(10)和噴頭(11)位于輸送帶(2)遠離冷卻臺(3)的一側，所述護罩(12)遠離冷卻臺(3)的一側敞口且其底部設有第二瑕疵品收集機構，所述第二瑕疵品收集機構設于地面上且其底部與料倉聯通。

3.根據權利要求2所述的玻璃瓶的熱端輸送結構，其特征在于，所述第一瑕疵品收集機構(5)和第二瑕疵品收集機構均為豎向設置的溜管且其頂部設有上大下小的漏斗形進料口。

4.根據權利要求1所述的玻璃瓶的熱端輸送結構，其特征在于，所述擋板(6)為沿前后向設置的矩形板，其由下至上斜向冷卻臺(3)設置，其上端位于玻璃瓶(4)的瓶頸的外側，其中部正對對應的冷卻臺(3)設置。

5.根據權利要求4所述的玻璃瓶的熱端輸送結構，其特征在于，所述機架(1)上且遠離冷卻臺(3)的一側設有缺口(13)；所述擋板(6)的下端位于缺口(13)處，其下端通過至少兩個鉸接件(14)與機架(1)鉸接；所述鉸接件(14)沿左右向設置，其外端固定在擋板(6)的下端內側，其內端與缺口(13)的相鄰內側鉸接；所述機架(1)上且位于鉸接件(14)的相鄰內側設有內支撐塊(15)，所述缺口(13)中設有下支撐塊(16)，所述鉸接件(14)的內側頂靠在內支撐塊(15)上；所述擋板(6)水平時，其外側頂靠在下支撐塊(16)上。

6.根據權利要求5所述的玻璃瓶的熱端輸送結構，其特征在于，所述擋板(6)的下端通過兩個鉸接件(14)鉸接在機架(1)上，兩個鉸接件(14)分別位于擋板(6)的前后兩端，所述下支撐塊(16)位于擋板(6)中部的下方。

7.根據權利要求4所述的玻璃瓶的熱端輸送結構，其特征在于，所述擋板(6)左右向的寬度為16-22cm，其前后向的長度為50-100cm；所述人員站立區域(8)左右向的寬度大于30cm，所述第一瑕疵品收集機構(5)的數量有多個，多個第一瑕疵品收集機構(5)前后并排設置且相鄰兩個第一瑕疵品收集機構(5)之間的距離為200-300cm。

8.根據權利要求1所述的玻璃瓶的熱端輸送結構，其特征在于，所述擋板(6)的內側設有防滑紋。

技術總結
技術公開了一種玻璃瓶的熱端輸送結構，屬于玻璃瓶生產技術領域。包括機架、輸送帶、N個冷卻臺、N個轉移機構、括料倉、第一瑕疵品收集機構和N塊擋板，料倉位于輸送帶的下方；第一瑕疵品收集機構位于輸送帶遠離冷卻臺的一側，其底部與料倉聯通；每個冷卻臺對應設置一塊擋板，多塊擋板前后相鄰設置；擋板位于輸送帶遠離冷卻臺的一側，其下端轉動設于機架上，其將玻璃瓶的外側遮蔽，其能朝向遠離冷卻臺方向旋轉至水平；擋板水平時；第一瑕疵品收集機構位于擋板的外側且其與擋板之間具有人員站立區域；當操作工檢測到冷卻臺上的玻璃瓶異常時，操作工將對應擋板旋轉至水平以將腳遮蔽，操作工將異常的玻璃瓶轉移至第一瑕疵品收集機構。

技術研發人員：王衛平,喻杭州,許夢華,曹文芳,冉偉
受保護的技術使用者：沙洋弘德包裝科技有限公司
技術研發日：20240325
技術公布日：2025/4/28
