本發明涉及一種藥物熏蒸理療設備，具體涉及一種熏蒸床。

背景技術：

1、中藥熏蒸具有清熱解毒，補氣活血，通經活絡的功效，主要利用中草藥產生的蒸氣，對病患局部進行熏蒸，藥蒸汽作用于肌膚，使腠理頓開，毛細血管擴張，血流加速，發揮了中醫治療疾病的特性，在臨床治療中，可與放療配合來治療腫瘤疾病，先對腫瘤局部定向放射治療然后在利用中藥對放射部位熏蒸，從而改善患者病情，采用熏蒸床可方便患者躺在著對患處熏蒸治療，現有的熏蒸床大部分都是全身熏蒸的，無法使藥力集中于患者的某個患處，而且現有熏蒸床價格也較為昂貴，使用成本較高，因此有必要設計一種結構簡單、制造成本低，并方便對患者某個患處進行熏蒸治療的熏蒸床。

技術實現思路

1、本發明的發明目的是提供一種熏蒸床，用以解決上述現有技術中的缺陷。

2、為了實現發明目的，本發明采用以下技術方案：

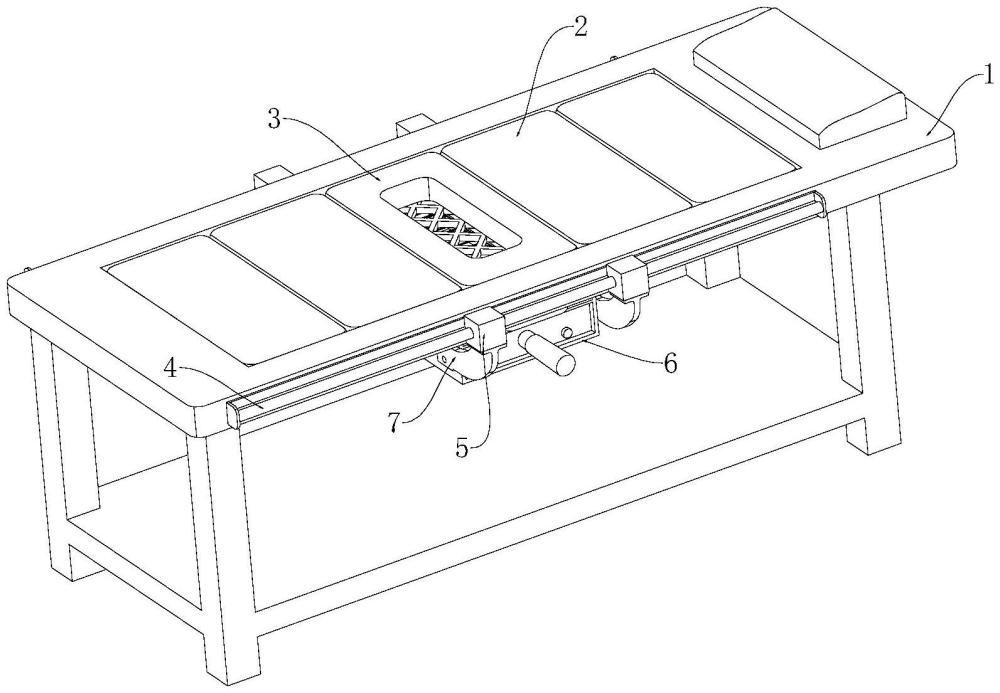

3、熏蒸床，它包括床體、第一填充墊、熏蒸器和滑動機構，床體的上端設置有放置槽，放置槽的底部設為網狀結構；第一填充墊包括數塊，均鋪設于放置槽內，第一填充墊之間具有間隔距離；熏蒸器設于床體的下端，熏蒸器用于盛裝并加熱藥液，熏蒸器的上端設置有出氣口；滑動機構設于床體的兩側，熏蒸器可沿著床體長度方向移動地連接于滑動機構。

4、作為上述技術方案的進一步改進：

5、熏蒸器包括托架、加熱托和托蓋，托架包括上架層和下架層，加熱托設于下架層，托蓋設于上架層，如此加熱托和托蓋可穩定放置在托架上，加熱托的上端和托蓋的下端設置相對的開口，出氣口設于托蓋的上端，出氣口的尺寸小于托蓋下端開口的尺寸，從而有利于縮小導出蒸氣的范圍，更有利于藥力集中作用于患者的患處。

6、床體的上端設置有罩體，罩體與滑動機構固定，罩體和托蓋之間設置有連通的導氣管，通過這樣的結構，可將部分蒸氣導入罩體，以便從人體的上端熏蒸治療。

7、罩體包括支撐桿、頂蓋和布罩，支撐桿的下端與滑動機構固定連接，支撐桿的上端與頂蓋固定連接，布罩采用防水布材料，布罩套在頂蓋外，布罩的下邊沿延伸至床體的上端，布罩為軟質材料，以便于患者躺在熏蒸床上并罩在患者的身體上。

8、導氣管上設置有控制通斷的閥門，通過關閉和打開可選擇是否向罩體內通入蒸氣。

9、托蓋內部設置有測溫探頭，可探測蒸氣熏蒸的溫度，可方便根據溫度調節加熱托的加熱藥液火力。

10、托架的側面設置分別與上架層和下架層相對應的開口，分別用于取放加熱托和托蓋，可方便單獨取放加熱托或托蓋。

11、放置槽中還設置有第二填充墊，第二填充墊的中部設置有通孔，能夠更好地支撐患者，且便于對局部熏蒸治療。

12、滑動機構包括滑軌和設于滑軌上的滑塊，滑軌沿著床體的長度方向設置，滑塊與托架固定連接，滑塊和托架之間設置有連接件，連接件的一端與滑塊的下端固定，連接件的的另一端與托架的側面固定，以便于熏蒸器可沿著床體的長度方向移動。

13、本發明有益效果是：

14、本發明的熏蒸床，相對現有熏蒸床結構較為簡單、制造成本低，通過在床體的放置槽上放置數塊第一填充墊，第一填充墊之間存在間隔距離，由于放置槽的底面為可通過蒸氣的網狀結構，如此可針對患者的患處改變第一填充墊在放置槽中位置，可改變第一填充墊間隔的位置，使得間隔對準患者的患處，再通過滑動機構使熏蒸器滑動至患處下方，從而實現對患處局部熏蒸，藥力可集中作用于患者的患處局部區域，從而達到治療目的。

技術特征：

1.熏蒸床，其特征在于，包括：

2.如權利要求1所述的熏蒸床，其特征在于，

3.如權利要求2所述的熏蒸床，其特征在于，

4.如權利要求3所述的熏蒸床，其特征在于，

5.如權利要求3所述的熏蒸床，其特征在于，

6.如權利要求2所述的熏蒸床，其特征在于，

7.如權利要求2所述的熏蒸床，其特征在于，

8.如權利要求1所述的熏蒸床，其特征在于，

9.如權利要求1所述的熏蒸床，其特征在于，

10.如權利要求7所述的熏蒸床，其特征在于，

技術總結
本發明公開一種熏蒸床，它包括床體、第一填充墊、熏蒸器和滑動機構，床體的上端設置有放置槽，放置槽的底部設為網狀結構；第一填充墊包括數塊，均鋪設于放置槽內，第一填充墊之間具有間隔距離；熏蒸器設于床體的下端，熏蒸器用于盛裝并加熱藥液，熏蒸器的上端設置有出氣口；滑動機構設于床體的兩側，熏蒸器可沿著床體長度方向移動地連接于滑動機構。可通過調整第一填充墊的位置來改變熏蒸患處的位置，且熏蒸器可通過滑動機構移動至患處下方，方便對患者的患處進行局部熏蒸。

技術研發人員：陸健龍,廖曉霜
受保護的技術使用者：中國人民解放軍聯勤保障部隊第九二三醫院
技術研發日：
技術公布日：2025/4/24
