本技術涉及按摩器，特別是一種具有拍打功能的按摩器機芯。

背景技術：

1、現有的脖頸按摩器通常配備有揉捏組件和推拿組件，其中揉捏組件通過揉捏臂的擺動實現揉捏功能，而推拿組件則通過推拿臂的擺動來完成推拿動作。這些裝置多采用雙頭電機配合蝸輪傳動系統，通過從動齒輪與斜面偏心輪及偏心件的協同工作來驅動揉捏臂和推拿臂進行相應的動作，如專利公開號為cn222195460u的一種脖頸按摩器的機芯便是這樣的結構。

2、但是隨著消費者對按摩產品的需求日益增長，市場上對于多功能、高效率按摩器具的需求也在不斷上升。然而，目前市面上的多數按摩設備缺乏能夠在同一裝置中同時實現揉捏、推拿以及拍打等多樣化按摩手法的技術方案。尤其是增加拍打功能，不僅能夠豐富用戶的按摩體驗，還能更全面地緩解肌肉緊張和疲勞。因此，針對現有技術中存在的上述不足，有必要提出一種具有拍打功能的按摩器機芯，保持原有揉捏和推拿功能，還能夠集成拍打功能，以滿足用戶對于高效、多功能按摩設備的需求。

技術實現思路

1、本實用新型提出一種具有拍打功能的按摩器機芯，解決了現有技術中使用過程中存在的上述問題。

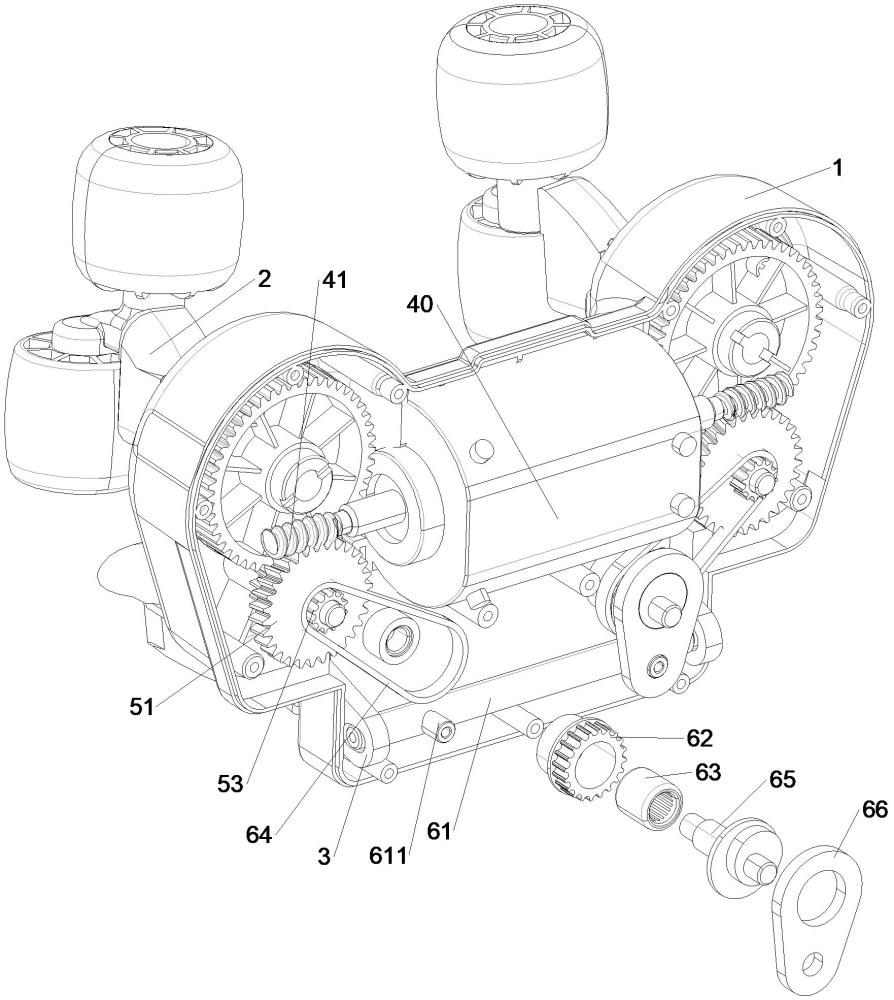

2、本實用新型的技術方案是這樣實現的：一種具有拍打功能的按摩器機芯，包括有殼體，所述殼體上設有揉捏臂、推拿臂以及驅動揉捏臂和推拿臂工作的驅動機構，所述驅動機構包括橫向設置在殼體上的驅動電機、蝸桿、蝸輪、被動齒輪、用于驅動推拿臂推拿的第一偏心結構以及用于驅動揉捏臂揉捏的第二偏心結構，所述蝸桿固定連接在驅動電機的輸出軸上，所述蝸輪轉動配合在殼體上并與蝸桿相嚙合，所述蝸輪下側固定連接有主動齒輪，所述殼體上轉動連接有被動齒輪，所述被動齒輪與主動齒輪相嚙合，所述第一偏心結構與第二偏心結構設置在被動齒輪上由被動齒輪進行帶動，所述蝸輪上側固定連接有拍打驅動同步輪，所述推拿臂的上端連接有直桿，所述殼體上設有用于擺動直桿的拍打驅動機構，所述拍打驅動機構由拍打驅動同步輪進行驅動。

3、優選的，所述拍打驅動機構包括有拍打同步輪、單向軸承以及拍打偏心驅動機構，所述拍打同步輪連接在單向軸承上，所述單向軸承配合設置在拍打偏心驅動機構上，所述拍打同步輪與拍打驅動同步輪之間配合設置有同步帶。

4、優選的，所述拍打偏心驅動機構包括有偏心圓軸與連動臂，所述偏心圓軸轉動連接在殼體上，所述單向軸承配合設置在偏心圓軸上，所述連動臂一端轉動套設在偏心圓軸上，所述直桿的外側壁上固定連接有豎柱，所述連動臂遠離偏心圓軸的一端與豎柱轉動連接。

5、優選的，所述推拿臂上端開設有連接穿口，所述直桿的端部活動配合在連接穿口內。

6、優選的，所述第一偏心結構包括設于被動齒輪上的偏心件、套設在偏心件上的傳動臂，所述傳動臂遠離偏心件的一端穿透出殼體鉸接設置在推拿臂上。

7、優選的，所述第二偏心結構包括設于被動齒輪上與被動齒輪同步轉動的傾斜柱，揉捏臂設于傾斜柱上，傾斜柱上設有驅動揉捏臂揉捏的驅動件，所述殼體上還設有沿豎直方向設置的導向槽，揉捏臂上設有導向滑移在導向槽內的導向件。

8、優選的，所述驅動件為設置在傾斜柱上的連桿，連桿與傾斜柱同軸心，連桿的一端插設在傾斜柱上，另一端插設在揉捏臂上，所述揉捏臂底部還設有半球面，殼體上設有與半球面配合的球形罩，球形罩罩設在半球面上形成脫離限位，殼體上還設有供揉捏臂穿過和擺動的避讓孔。

9、綜上所述，本實用新型的有益效果在于：

10、1、本實用新型通過增加拍打驅動同步輪和拍打驅動機構，使得推拿臂不僅能夠進行傳統的推拿動作，還能實現拍打功能，從而豐富了按摩器的功能性和用戶體驗。

11、2、采用單向軸承設計，確保在特定方向旋轉時才能傳遞動力。這種設計使得本實用新型同時具有拍打和不拍打的功能，提升了設備的靈活性和多功能性。

12、3、偏心圓軸與連動臂的設計使得拍打動作更加平穩且有力，通過豎柱連接直桿的方式確保了推拿臂在拍打時的穩定性和準確性。

技術特征：

1.一種具有拍打功能的按摩器機芯，包括有殼體，所述殼體上設有揉捏臂、推拿臂以及驅動揉捏臂和推拿臂工作的驅動機構，其特征在于：所述驅動機構包括橫向設置在殼體上的驅動電機、蝸桿、蝸輪、被動齒輪、用于驅動推拿臂推拿的第一偏心結構以及用于驅動揉捏臂揉捏的第二偏心結構，所述蝸桿固定連接在驅動電機的輸出軸上，所述蝸輪轉動配合在殼體上并與蝸桿相嚙合，所述蝸輪下側固定連接有主動齒輪，所述殼體上轉動連接有被動齒輪，所述被動齒輪與主動齒輪相嚙合，所述第一偏心結構與第二偏心結構設置在被動齒輪上由被動齒輪進行帶動，所述蝸輪上側固定連接有拍打驅動同步輪，所述推拿臂的上端連接有直桿，所述殼體上設有用于擺動直桿的拍打驅動機構，所述拍打驅動機構由拍打驅動同步輪進行驅動。

2.根據權利要求1所述的一種具有拍打功能的按摩器機芯，其特征在于：所述拍打驅動機構包括有拍打同步輪、單向軸承以及拍打偏心驅動機構，所述拍打同步輪連接在單向軸承上，所述單向軸承配合設置在拍打偏心驅動機構上，所述拍打同步輪與拍打驅動同步輪之間配合設置有同步帶。

3.根據權利要求2所述的一種具有拍打功能的按摩器機芯，其特征在于：所述拍打偏心驅動機構包括有偏心圓軸與連動臂，所述偏心圓軸轉動連接在殼體上，所述單向軸承配合設置在偏心圓軸上，所述連動臂一端轉動套設在偏心圓軸上，所述直桿的外側壁上固定連接有豎柱，所述連動臂遠離偏心圓軸的一端與豎柱轉動連接。

4.根據權利要求1所述的一種具有拍打功能的按摩器機芯，其特征在于：所述推拿臂上端開設有連接穿口，所述直桿的端部活動配合在連接穿口內。

5.根據權利要求1所述的一種具有拍打功能的按摩器機芯，其特征在于：所述第一偏心結構包括設于被動齒輪上的偏心件、套設在偏心件上的傳動臂，所述傳動臂遠離偏心件的一端穿透出殼體鉸接設置在推拿臂上。

6.根據權利要求1所述的一種具有拍打功能的按摩器機芯，其特征在于：所述第二偏心結構包括設于被動齒輪上與被動齒輪同步轉動的傾斜柱，揉捏臂設于傾斜柱上，傾斜柱上設有驅動揉捏臂揉捏的驅動件，所述殼體上還設有沿豎直方向設置的導向槽，揉捏臂上設有導向滑移在導向槽內的導向件。

7.根據權利要求6所述的一種具有拍打功能的按摩器機芯，其特征在于：所述驅動件為設置在傾斜柱上的連桿，連桿與傾斜柱同軸心，連桿的一端插設在傾斜柱上，另一端插設在揉捏臂上，所述揉捏臂底部還設有半球面，殼體上設有與半球面配合的球形罩，球形罩罩設在半球面上形成脫離限位，殼體上還設有供揉捏臂穿過和擺動的避讓孔。

技術總結
本技術涉及一種具有拍打功能的按摩器機芯，包括有殼體，在殼體上設有揉捏臂、推拿臂以及驅動揉捏臂和推拿臂工作的驅動機構，驅動機構包括驅動電機、蝸桿、蝸輪、被動齒輪、用于驅動推拿臂推拿的第一偏心結構及用于驅動揉捏臂揉捏的第二偏心結構，蝸輪轉動配合在殼體上并與電機輸出軸上的蝸桿相嚙合，蝸輪下側固定連接有主動齒輪，殼體上轉動連接有與主動齒輪相嚙合的被動齒輪，第一偏心結構與第二偏心結構設置在被動齒輪上，蝸輪上側固定連接有拍打驅動同步輪，推拿臂的上端連接有直桿，殼體上設有用于擺動直桿的拍打驅動機構，拍打驅動機構由拍打驅動同步輪進行驅動，本技術的推拿臂不僅能夠進行傳統的推拿動作，還能實現拍打功能。

技術研發人員：黃兆力,胡雷雷
受保護的技術使用者：溫州市奮力電子科技有限公司
技術研發日：20250321
技術公布日：2025/4/28
